AEQ Capitol IP
A AEQ Capitol IP é uma superfície de controle profissional com 8 faders, voltímetros LED de precisão e monitoramento independente para controle e estúdio. Ideal para ambientes on-air, produção e automação, oferece funções avançadas de roteamento, talkback e configuração por visor multifuncional.
- Description
- CARACTERÍSTICAS
- Garantia
Description
A console AEQ Capitol IP foi desenvolvida para aplicações profissionais de broadcast, oferecendo operação precisa, estável e configurável para estúdios de rádio, produção e ambientes on-air. Disponível em versões embutidas ou sobrepostas, atende ambientes profissionais que demandam confiabilidade, flexibilidade operacional e alto desempenho.
Com 8 faders e medidores VU digitais estéreo de alta precisão, permite atribuição direta às saídas master ou a qualquer sinal selecionado via teclas CUE. Suas 20 teclas programáveis possibilitam configurar funções avançadas, incluindo controle de equipamentos externos, acionamento remoto, pontos de cruzamento do mecanismo de áudio, talkback e sinalização.
O módulo central inclui um visor multifuncional com teclas associadas e encoders, responsável pela navegação das funções avançadas, ajuste de parâmetros de sinal, processamento, roteamento interno e acesso às configurações do console. Cada canal dispõe de tecla “Select”, permitindo ajustes diretos dos parâmetros por meio do visor, ou pela tela sensível ao toque opcional “Capitol Screen”.
O sistema oferece monitoramento independente para sala de controle e estúdio, com controles dedicados na porção inferior do painel. Entre as funções integradas estão silenciamento da tosse, ON-AIR, PFL remoto, talkback e paginação. O console armazena até 9 memórias de usuário além da configuração padrão, podendo inicializar automaticamente com o último estado configurado.
Seu motor de processamento M_CORE executa funções de mixagem, dinâmica, equalização e filtragem, oferecendo ampla variedade de entradas e saídas como padrão, com possibilidade de expansão para AoIP Dante/AES67 ou MADI através de módulos opcionais.

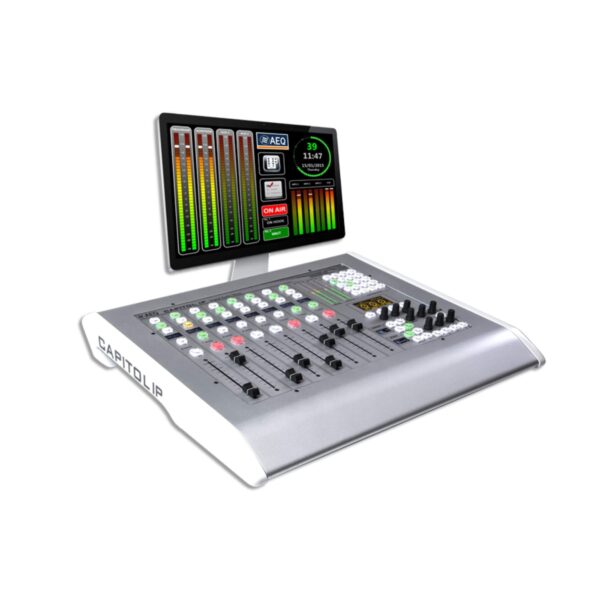

Também conta com ferramentas complementares como o Capitol Screen, para visualização e controle operacional, e o Virtual Capitol, que permite operação remota completa do console, incluindo controle de faders, equalização, ganhos, memórias e gerenciamento de chamadas telefônicas.
Estrutura e Operação
-

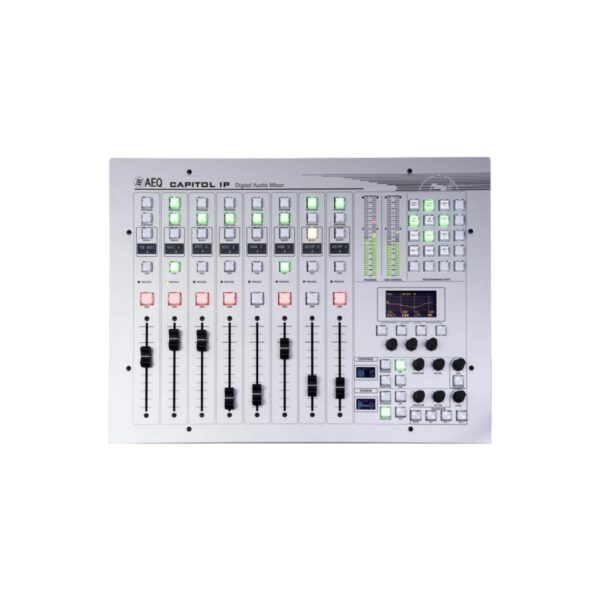

Superfície de controle de mesa AEQ CAPITOL com 8 faders.
-
Versões embutidas ou sobrepostas.
-
Ventilação silenciosa por convecção natural.
-
Visor multifuncional com teclas e encoders associados.
-
20 teclas programáveis para funções operacionais e controle externo.
-
2 botões de roteamento direto por canal.
-
2 medidores VU digitais estéreo de precisão.
-
Função Talkback atribuível a qualquer microfone, com 4 destinos pré-definidos.
-
Silenciamento de tosse, ON-AIR, início de fader, PFL remoto e paginação.
-
Armazenamento de memórias: 1 padrão + 9 configurações definidas pelo usuário.
-
Inicialização automática com a última configuração usada.

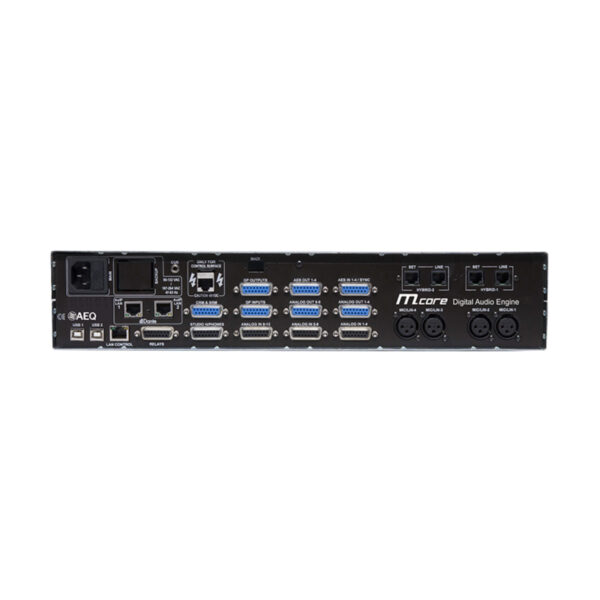

Motor M_CORE – Entradas e Saídas
-
4 entradas microfone/linha.
-
4 entradas digitais estéreo AES/EBU configuráveis como SPDIF.
-
12 entradas analógicas mono configuráveis como 6 estéreo.
-
2 entradas e 2 saídas digitais estéreo USB (com SRC nas entradas).
-
4 saídas digitais estéreo AES/EBU configuráveis como SPDIF.
-
8 saídas analógicas mono configuráveis como 4 estéreo.
-
Fonte de alimentação individual.
-
Não incluídos: módulos opcionais AoIP Dante 16 canais, AoIP Dante 32 canais, híbrido telefônico duplo e fonte redundante.
Processamento e Sistema
-
Mixagem, dinâmica, equalização e filtragem pelo motor M_CORE.
-
Opção de roteamento pré/pós-fader.
-
Configuração flexível de saídas N-1/clean feed.
-
Conversores de taxa de amostragem (SRC) para entradas digitais.
-
Gerador de tom de teste integrado.
-
Sincronização de relógio externo, temporizador e cronômetro.
Monitoramento
-
Monitoramento independente para sala de controle e estúdio.
-
Saídas analógicas estéreo para controle, paginação, CUE e fones de ouvido.
-
2 saídas de fone de ouvido integradas + saída de linha estéreo atribuível.
Integrações e Controle
-
Controle de equalizadores híbridos AEQ, codecs e equipamentos externos via teclas programáveis.
-
Compatível com “Capitol Screen” para visualização avançada.
-
Aplicativo “Virtual Capitol” para controle remoto completo da superfície.
Dimensões e Peso
-

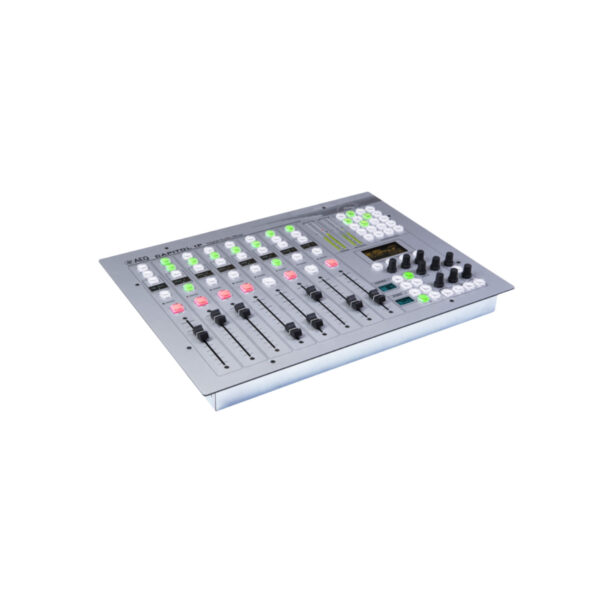

Superfície rebaixada (8 faders): 482 mm (L), 355 mm (A), 40 mm (P) – Altura equivalente a 8RU.
-

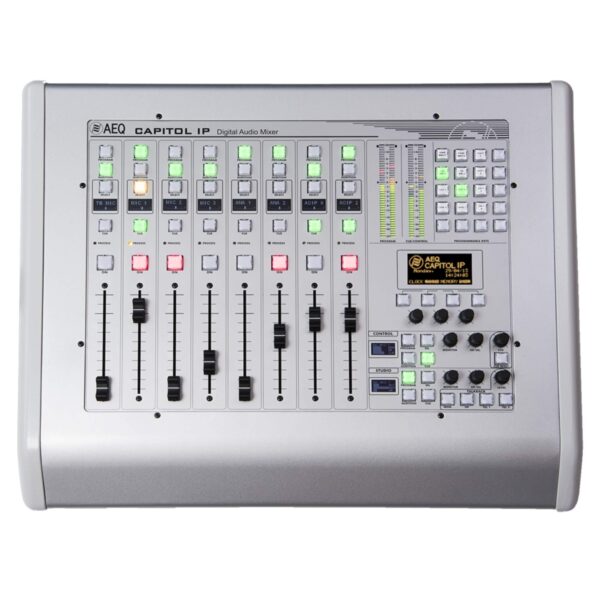

Superfície de mesa (8 faders): 560 mm (L), 455 mm (A), 75 mm (P).
-
Peso: 5,2 a 6 kg, conforme opções instaladas.
-

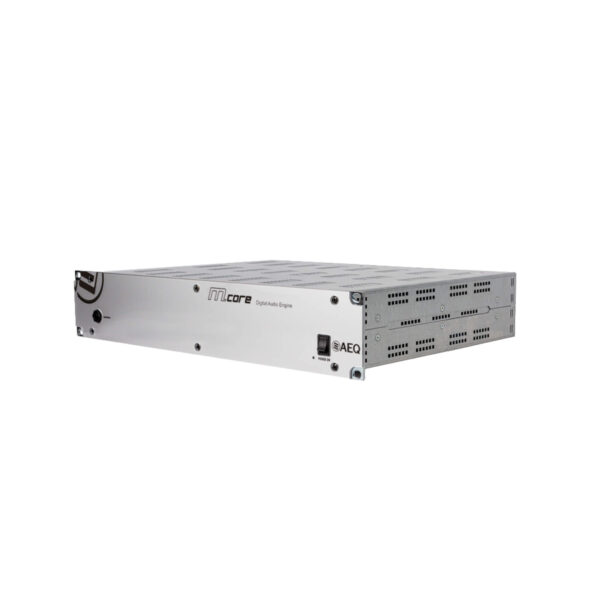

Módulo M_CORE: 482 mm (L), 89 mm (A – 2RU), 330 mm (P).
