DIST-28

Distribuidor de áudio para rádios DIST 28 com 8 saídas balanceadas, VU digital e seleção Mono/Estéreo. Ideal para broadcast AM/FM.

SKU: 2104 Category:
  • Description
  • Características
  • Downloads
  • Garantia
  • Additional information

Description

Distribuição Estruturada e Alta Estabilidade em Broadcast.

O Distribuidor de Áudio Profissional para Rádios DIST 28 foi desenvolvido para atender às exigências rigorosas de emissoras AM, FM, estúdios e racks técnicos. Portanto, este equipamento realiza multiplicar sinais sonoros sem comprometer a fidelidade do áudio original. Em ambientes críticos de transmissão, a estabilidade operacional é fundamental. Consequentemente, o DIST 28 atua garantindo total integridade, evitando perdas e mantendo os níveis adequados em toda a cadeia de áudio.

Arquitetura Roteável e Controle de Sinal Preciso.

A principal vantagem operacional do DIST 28 reside na sua flexibilidade de configuração. Por uma chave no painel frontal, o operador pode alternar facilmente entre 8 saídas mono ou 4 saídas estéreo. Além disso, o ajuste do nível de entrada principal conta com o auxílio de um VU meter digital em tempo real. Paralelamente, cada uma das oito saídas possui seu próprio controle de volume independente, permitindo adequar a potência ideal para cada periférico conectado.

Distribuidor de áudio profissional DIST 28 com 8 saídas balanceadas e controle de nível individual

DIST 28 – Distribuidor de Áudio Profissional com 8 saídas balanceadas e monitoramento por VU digital

Componentes de Alto Desempenho e Proteção Contra RF

No coração do DIST 28, o circuito utiliza os aclamados amplificadores operacionais NE5532, amplamente reconhecidos pelo baixíssimo nível de ruído e alta fidelidade sonora. Da mesma forma, o equipamento trabalha com entradas e saídas eletronicamente balanceadas em 600 Ohms, sem o uso de transformadores. Para garantir operação contínua em locais com alta radiação eletromagnética, o aparelho inclui filtros de RF dedicados. Desta forma, ele suporta níveis dinâmicos de até +24 dBu com sinal nominal de +4 dBu.

Eficiência Técnica para Racks e Estúdios Profissionais

Em suma, o DIST 28 consolida-se como a escolha perfeita para engenheiros de áudio e diretores técnicos que buscam organização e proteção do sistema. Seu formato intuitivo simplifica a rotina de estúdios de rádio e televisão, entregando confiabilidade ininterrupta.

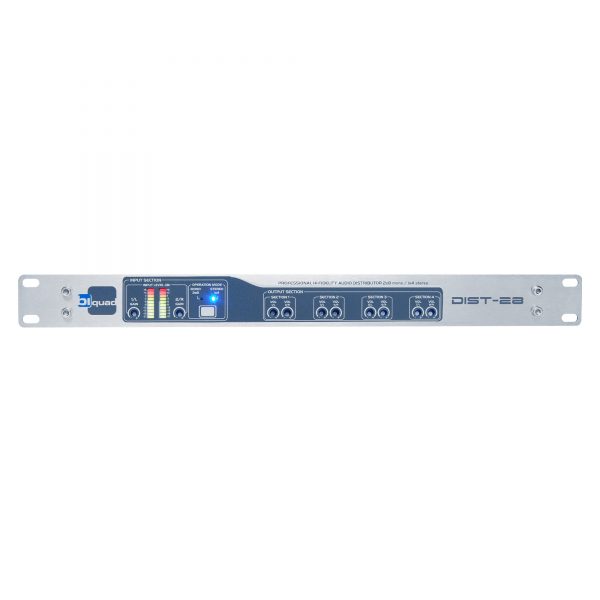

Painel frontal do distribuidor de áudio profissional DIST 28 com VU digital e controles de ganho

Painel frontal do DIST 28 com VU digital para monitoramento de nível e ajustes independentes

  • Processamento e Desempenho de Áudio

    • Circuito de Amplificação: Amplificadores operacionais de alta fidelidade NE5532.

    • Topologia do Sinal: Entradas e saídas eletronicamente balanceadas (sem transformador).

    • Nível Nominal de Sinal: +4 dBu.

    • Nível Máximo de Entrada/Saída: +24 dBu.

    • Impedância de Operação: 600 Ohms.

    • Proteção de Sinal: Filtro de Radiofrequência (RF) integrado nas entradas e saídas.

    Roteamento e Modos de Operação

    • Modo de Distribuição: Chave seletora no painel frontal para 8 saídas mono ou 4 saídas estéreo.

    • Ajuste Master: Controle de nível de entrada no painel frontal.

    • Controle por Canal: Potenciômetro individual de volume para cada uma das 8 saídas.

    • Monitoramento de Sinal: VU Meter Digital para acompanhamento visual em tempo real.

    Aplicação e Compatibilidade

    • Ambientes Recomendados: Emissoras de Rádio AM/FM, Estúdios de TV, Racks Técnicos e Produtoras de Áudio.

    • Padrão de Transmissão: Compatível com níveis operacionais de broadcast profissional.

DATASHEET
IMAGENS COM DEFINIÇÃO

TERMO DE GARANTIA

Prezado cliente,

Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:



I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.

 Sobre o prazo:

A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.

Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.



Sobre as condições de garantia:

Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.

Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.



II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA

Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.

Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.

Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.

Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.

Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.

A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.

Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.

Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.

Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.



III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO

O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.



IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA

Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.



V. GARANTIA PÓS-REPARO

Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.



VI. EXCLUSÃO DA GARANTIA

Não estará coberto pela garantia:

  1. Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
  2. O selo de garantia do produto for removido ou alterado.
  3. Armazenamento incorreto do produto.
  4. Manuseio inadequado do produto.
  5. Instalação e/ou utilização sem observância do Manual de Instruções.
  6. Manutenção feita por terceiros.
  7. Danos por descargas atmosféricas ou sobrecargas elétricas.
  8. For objeto de furto ou roubo.
  9. Nota fiscal adulterada, rasurada.
  10. O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
  11. Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
  12. Falhas humanas para ligar o equipamento.
  13. Danos causados por fenômenos da natureza.



VII. VIGÊNCIA

 Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.

Additional information

Weight 2,55 kg
Dimensions 21 × 52 × 16 cm
