Description

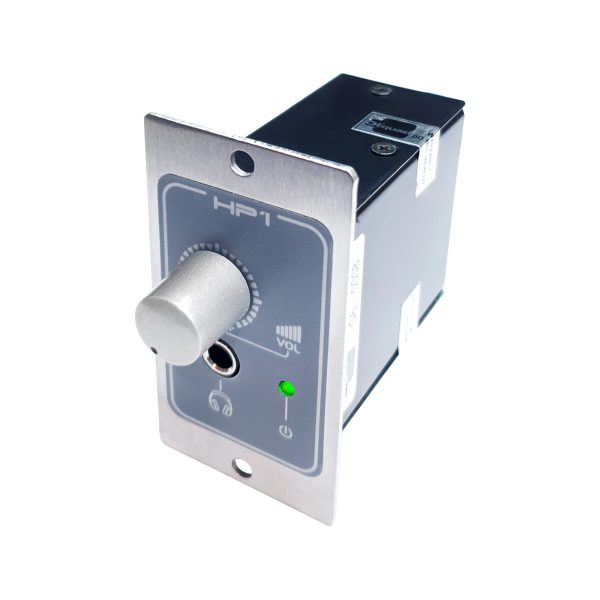

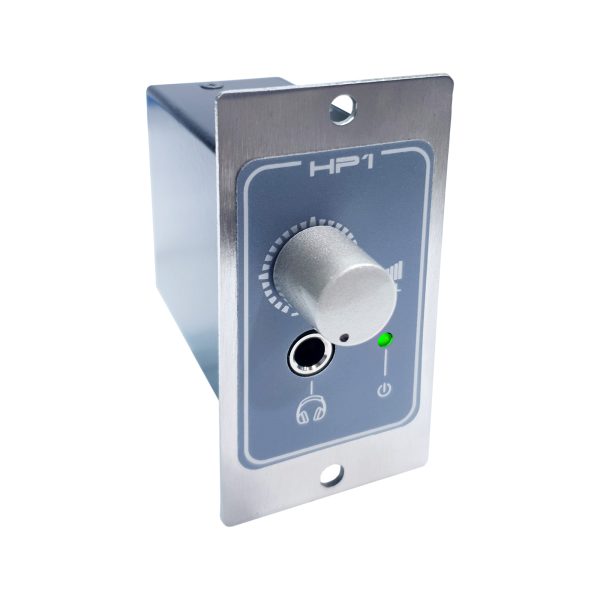

Amplificador modular para monitoração de áudio
O HP1 – Amplificador Modular de Fones foi desenvolvido para aplicações profissionais de monitoração de áudio em estúdios de rádio, gravação, produção audiovisual, televisão e home studios.
O equipamento oferece uma saída individual para fones de ouvido, permitindo que cada usuário monitore o áudio com controle próprio de volume. Além disso, sua construção modular possibilita distribuir diferentes unidades HP1 pelo ambiente de instalação.
Dessa forma, o equipamento é indicado para estruturas nas quais vários operadores, apresentadores, músicos ou técnicos precisam realizar a monitoração do mesmo sinal de áudio em pontos distintos.
Conexão por cabo CAT5e

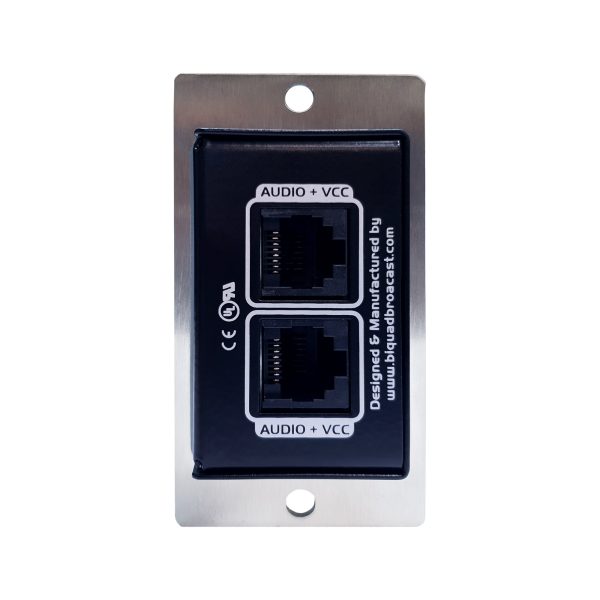

Um dos principais recursos do HP1 é a utilização de conectores RJ45 para transporte de áudio e alimentação. O painel traseiro possui duas conexões RJ45, identificadas como IN/OUT, permitindo interligar diferentes módulos em série.
Assim, várias unidades podem ser conectadas utilizando um único cabo de rede CAT5e. Essa configuração simplifica a instalação e reduz a quantidade de cabeamento necessário no ambiente.
Além disso, como o áudio trafega entre os módulos em sinais balanceados, é possível realizar conexões de longa distância utilizando cabo CAT5e sem a necessidade de cabos de áudio convencionais com blindagem.
Instalação modular e expansão
O conceito modular permite instalar o HP1 em diferentes pontos de um estúdio. Cada módulo pode ser posicionado próximo ao usuário, proporcionando acesso direto ao controle de volume do próprio fone.
A conexão em série entre as unidades facilita a expansão do sistema. Portanto, a instalação pode começar com um único módulo e receber outras unidades conforme a necessidade do projeto.
Além disso, o HP1 pode ser integrado a sistemas e periféricos compatíveis com o padrão de conexão de áudio via RJ45, incluindo soluções utilizadas por StudioHub®, Axia®, Wheatstone® e Biquad®.
Amplificação estéreo de alta potência
O HP1 possui amplificador estéreo individual para fones de ouvido. Seu circuito foi desenvolvido para apresentar baixa distorção harmônica e de intermodulação, além de resposta de frequência ampla.
A resposta especificada é de 10 Hz a 25 kHz, no mínimo, permitindo a reprodução de uma ampla faixa do espectro audível.
Além disso, o amplificador pode fornecer até 1 W de potência em 32 Ω. Dessa maneira, o HP1 oferece capacidade de acionamento adequada para diferentes modelos de fones profissionais compatíveis.
Controle individual de volume

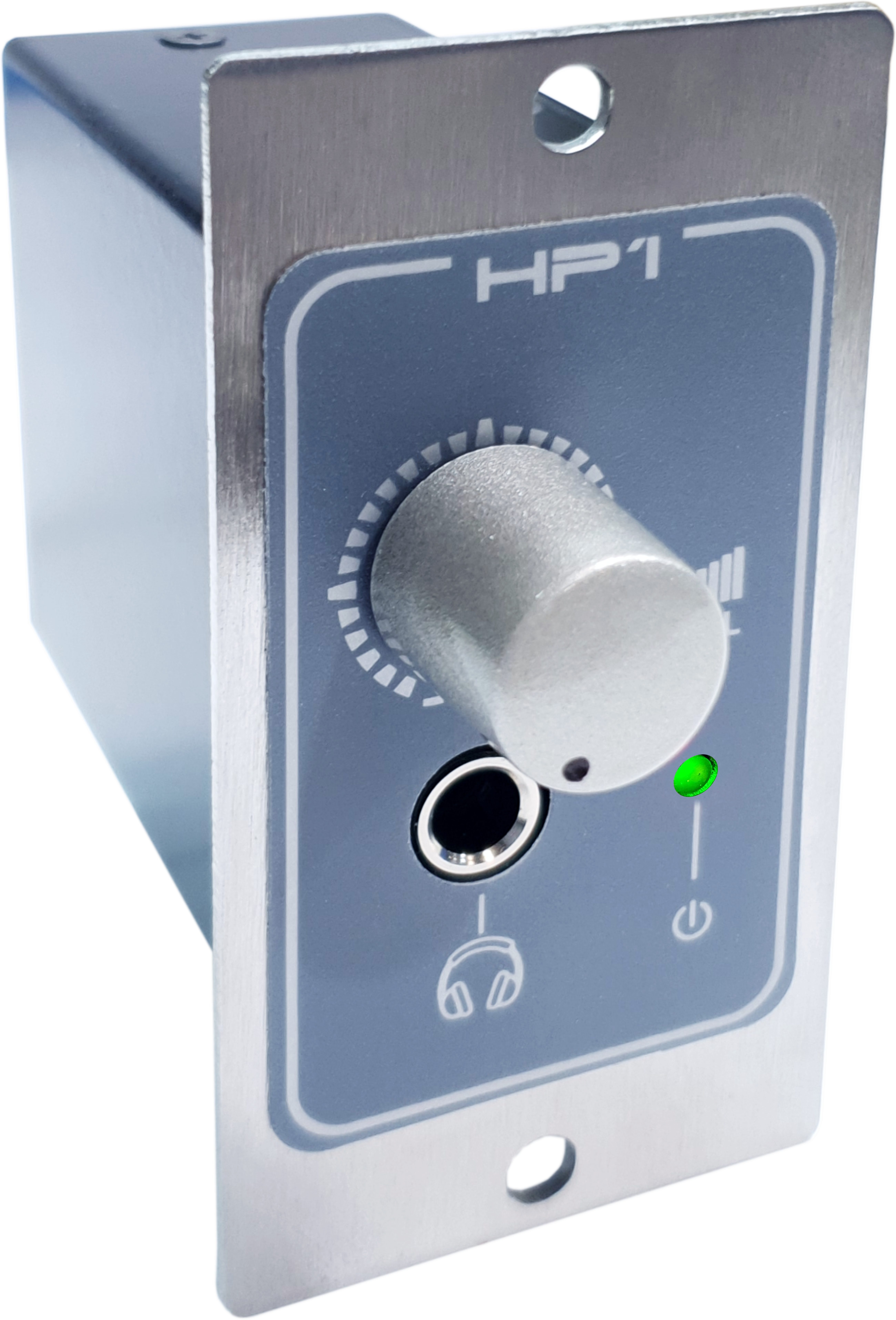

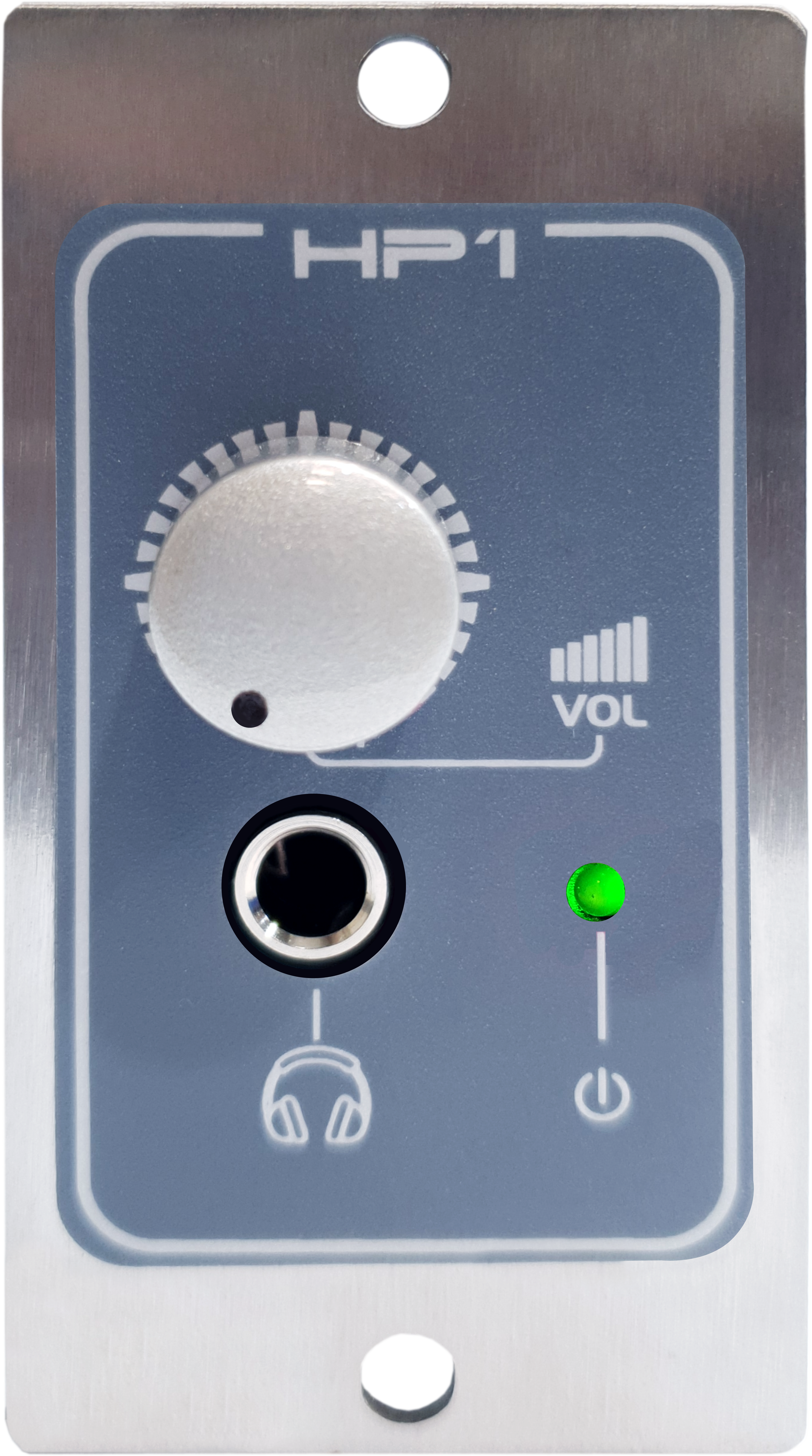

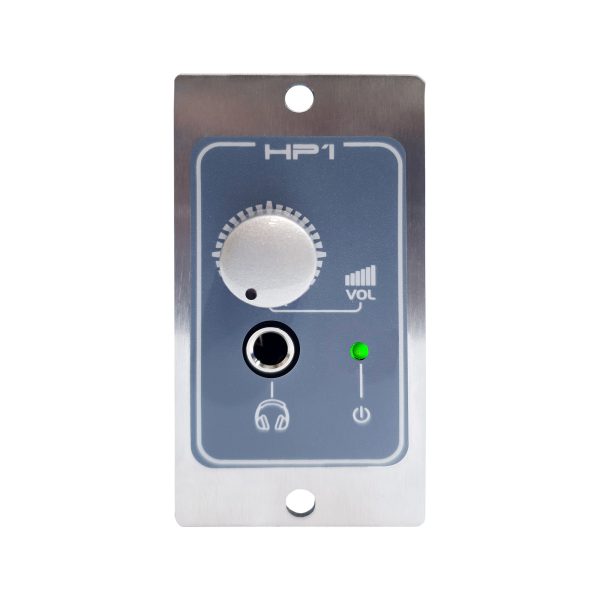

O painel frontal possui controle de volume dedicado, permitindo ajustar o nível de monitoração diretamente no módulo.
Esse recurso é especialmente útil em instalações compartilhadas. Cada usuário pode definir o nível adequado para seu próprio fone sem interferir nos demais módulos conectados ao sistema.
O painel frontal também possui um LED indicador de funcionamento, permitindo identificar visualmente quando a unidade está energizada e operacional.
Conectividade com sistemas profissionais
O HP1 utiliza o padrão RJ45 para transporte de áudio e alimentação, permitindo integração com diferentes equipamentos compatíveis.
Essa característica amplia as possibilidades de aplicação do módulo em sistemas de áudio profissional. Além disso, o equipamento pode ser utilizado em conjunto com fontes de alimentação, distribuidores de áudio e outros periféricos que utilizem conexões RJ45 para áudio.
Aplicações
O HP1 pode ser utilizado em diferentes ambientes profissionais, incluindo:
- Estúdios de rádio;
- Estúdios de gravação;
- Estúdios de produção musical;
- Estúdios de televisão;
- Estruturas de produção audiovisual;
- Home studios;
- Sistemas de monitoração de áudio;
- Ambientes profissionais que necessitam de múltiplos pontos de fone.
O HP1 – Amplificador Modular de Fones combina amplificação estéreo, controle individual de volume e conectividade por RJ45 em uma estrutura compacta.
Sua arquitetura modular permite conectar diversas unidades em série utilizando cabos CAT5e, simplificando instalações e possibilitando a distribuição dos pontos de monitoração em diferentes posições do ambiente.
Além disso, a compatibilidade com diferentes equipamentos que utilizam o padrão RJ45 para áudio facilita sua integração a sistemas profissionais existentes.
Para informações sobre compatibilidade, instalação e integração do HP1 ao seu sistema de monitoração, consulte a equipe técnica da Biquad.
Características principais
- Modelo: HP1
- Tipo: Amplificador modular de fones
- Configuração: Estéreo
- Aplicação: Monitoração de áudio
- Uso: Individual ou sistema modular
- Controle de volume: Individual
- Saída de fone: 1
- Indicador de funcionamento: LED
- Conexões de interface: 2 × RJ45 IN/OUT
- Transporte de sinal: Áudio + alimentação
- Interligação: Em série entre módulos
Desempenho de áudio
- Resposta de frequência: 10 Hz a 25 kHz, mínimo
- Resposta: Plana
- Distorção harmônica: Baixa
- Distorção de intermodulação: Baixa
- Deslocamento de fase: Mínimo entre canais dentro da faixa especificada
- Potência máxima: Até 1 W
- Impedância de referência: 32 Ω
- Sinal: Balanceado entre módulos
Saída para fones
- Quantidade: 1
- Tipo: Jack TRS 1/4”
- Formato: Estéreo
- Controle de nível: Volume individual no painel frontal
- Potência: Até 1 W @ 32 Ω
Conectividade RJ45
- Quantidade: 2 conectores
- Configuração: IN / OUT
- Interface: RJ45
- Sinais transportados: Áudio + VCC
- Cabeamento recomendado: CAT5e
- Interligação: Série
- Sinal de áudio: Balanceado
- Blindagem do cabo: Não necessária para o transporte de áudio entre módulos, conforme especificação do produto
Instalação
- Sistema modular
- Instalação em diferentes pontos do ambiente
- Expansão por conexão em série
- Utilização de cabo CAT5e
- Redução da quantidade de cabeamento
- Instalação simplificada
Compatibilidade
Compatível com equipamentos e sistemas que utilizam o padrão RJ45 para conexões de áudio, incluindo:
- StudioHub®
- Axia®
- Wheatstone®
- Biquad®
Periféricos compatíveis
- Fontes de alimentação HP600 MP
- Fonte de alimentação HP600 MP em padrão rack
- Distribuidores de áudio com conexões RJ45
- Outros periféricos compatíveis com o padrão de conexão utilizado
Aplicações
- Estúdios de rádio
- Estúdios de gravação
- Estúdios de produção
- Estúdios de televisão
- Home studios
- Produção audiovisual
- Monitoração profissional de áudio
- Sistemas com múltiplos pontos de fone
DATASHEET
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
Additional information
| Weight | 0,3 kg |
|---|---|
| Dimensions | 10 × 10 × 6 cm |
