Descrição
PROCESSADOR DE ÁUDIO, ON-AIR, FM, 3 BANDAS, ANALÓGICO
O APG-02 possui um circuito extremamente simples, contudo muito funcional ao executar com perfeição e muita eficiência seu papel.
Possui um AGC wideband na entrada que controla o nível médio proveniente do mixer de áudio e um compressor/limitador de picos multibanda.
Processa o áudio em 3 bandas de frequência independentes, controlando os picos e maximizando o loudness do programa a ser transmitido.
Além do estágio de processamento multibanda, o equipamento conta ainda com um gerador de estéreo de alta qualidade e separação de canais (>60dB@1KHz), com características extremamente profissionais.
Seu gerador de estéreo possui um limitador (clipper) final de sinal composto (MPX) possibilitando a emissora um loudness muito efetivo no ar.

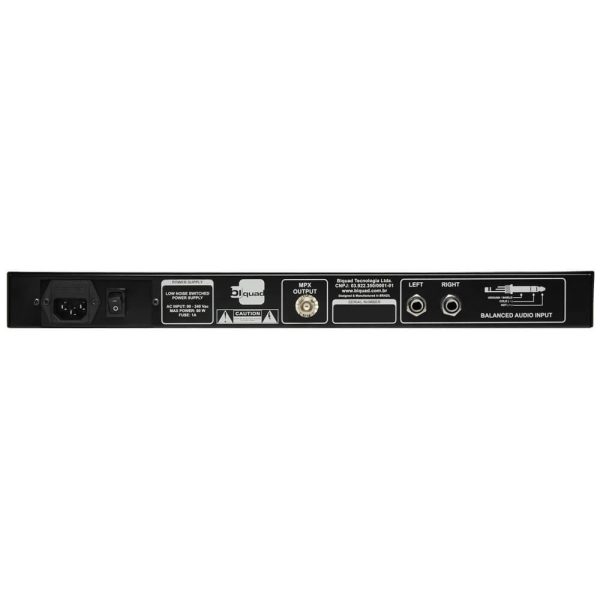

Possui entradas de áudio balanceadas e uma saída MPX em seu painel traseiro.

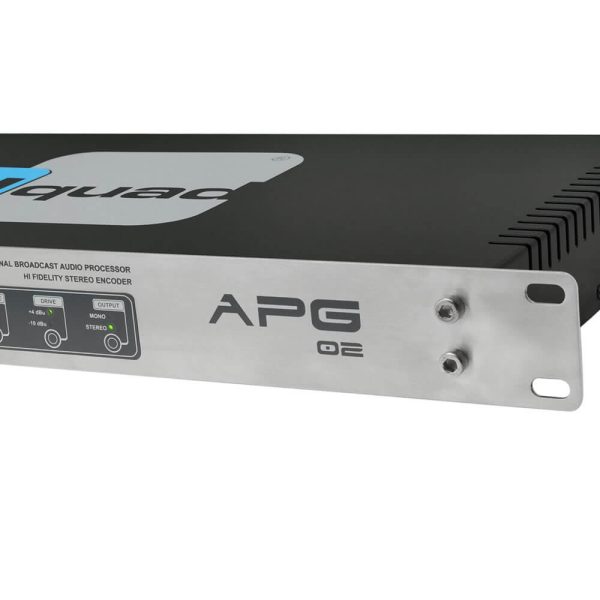

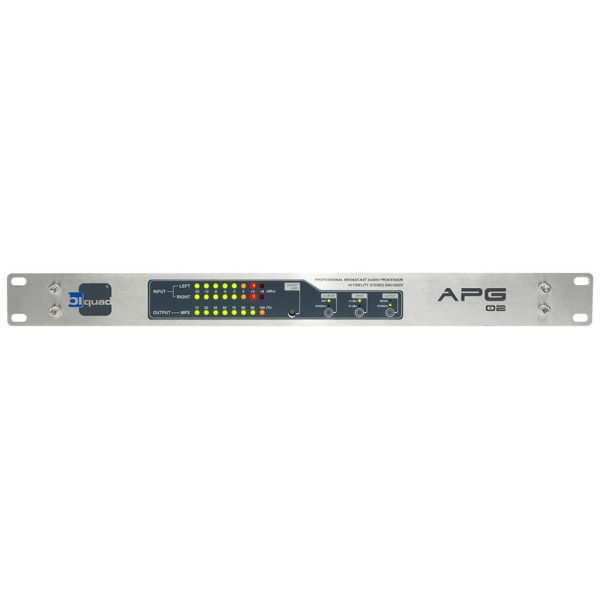

Em seu painel frontal, conta com um VU que mostra o nível do áudio de entrada e o nível do áudio na saída MPX, além de um ajuste do nível de saída do áudio processado.
Muito fácil de instalar e operar, o equipamento não possui ajustes e já vem pré setado de fábrica.
Plug & Play, uma vez instalado, já estará pronto para uso, necessário apenas o ajuste da modulação final do transmissor.

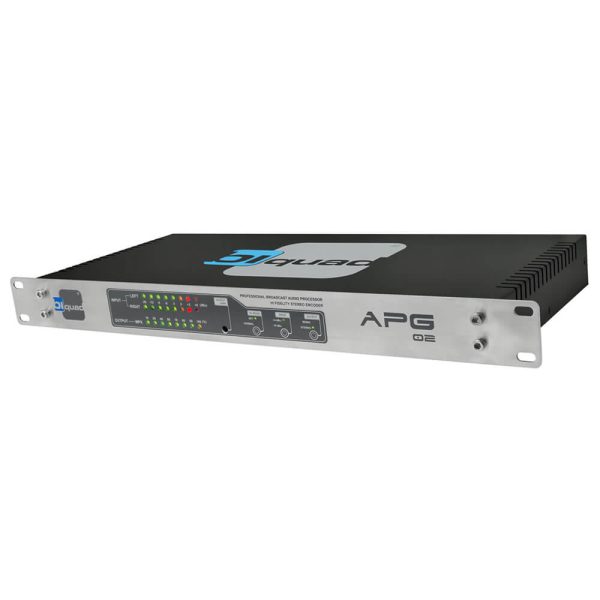

Desenvolvido em gabinete padrão rack 19”, com uma unidade de altura (1UR) e acabamento em aço inox escovado.
Entrada de energia Full Range – 90 a 240V / 47 a 63Hz.
NCM: 8543.70.99
Dimensões (Padrão Rack – LxAxP):
– 482,6 mm x 44,5 mm x 210 mm;
– 19” x 1,75” x 8” pol.
Peso:
– 2,50 Kg sem embalagem;
– 3,80 Kg com embalagem.
Cubagem:
– 0,024273m³
1. ENTRADA
- Tipo: eletronicamente balanceadas;
- Conectores: P10 fêmea – 3 pinos, padrão painel;
- Nivel nominal de entrada: +4dBu.
- Impedância: > 600 Ω;
- CMRR: > 70dB;
- Crosstalk: > 85dB.
2. AGC LEVELER
- Topologia feed foward;
- Tipo: Compressor realimentado, implementado com “Fet ultra low noise”;
- Correção de ganho: 25dB;
- Tempos de ataque e relaxamento: 2s / 4s;
- Compressão tipo soft compressor.
- 2 bandas de controle: 0 a 200Hz e 200Hz a 15KHz
3. CROSSOVER
- Tipo: Butterworth 12dB / 8, projetado em 3 bandas de freqüência;
- Ganho: 1;
- Equalização de fase otimizada por software.
4. LIMITADORES DE PICO
- Tipo: Hard limiter clipper;
- Tempos de ataque e relaxamento instantâneos;
- Limitação de picos: em torno de 10dB;
- Cancelamento de distorção: 30% @ 5dB clipping.
5. PRÉ-ÊNFASE
- Tipo: Pré-ênfase padrão dinâmica;
- Curva padrão: 75us;
- Limitador de pré-ênfase: tipo hard limiter Clipper.
6. GERADOR DE ESTÉREO
- Separação de canais: 55dB @ 1KHz;
- Supressão de portadora: 50 dB;
- Resposta de Freqüência: 50Hz a 14KHz; +/- 0,5 dB
- Filtro de entrada: Rejeição de 50dB acima de 15KHz;
- Filtro de 19KHz: Rejeição > 60dB em 19KHz s/ ripple;
- Piloto: 19KHz; +/- 0,02Hz;
- Limitador de MPX: tipo hard limiter clipper sem modulação de piloto.
7. ALIMENTAÇÃO
- Tipo: alternada com comutação automática;
- Tensão de entrada: de 90V até 240V;
- Consumo: 18W.
8. DIMENSÕES
- Padrão rack (L x A x P): 482,6 mm x 44,5 mm x 210 mm;
- 19” x 1,75” x 8” pol.;
- Peso: 2,5 Kg sem embalagem; 3,8 Kg com embalagem.
