DAP4 AM
O DAP4 AM é um processador digital de 5 bandas para rádio AM, com AGC, limitadores, pré-ênfase otimizada, presets e controle remoto.
- Description
- Características
- Downloads
- Garantia
- Additional information
Description
Processador de áudio digital para rádio AM
O DAP4 AM é um processador de áudio digital On Air de 5 bandas, desenvolvido especificamente para aplicações de radiodifusão em amplitude modulada (AM).
O equipamento possui entradas e saídas de áudio analógicas e digitais, além de filtros e recursos específicos para o processamento de sinais destinados à transmissão AM. Dessa forma, o DAP4 AM permite integrar diferentes fontes e estruturas de áudio à cadeia de transmissão da emissora.
Além disso, o processador trabalha com dois canais de áudio, esquerdo e direito, que podem ser utilizados separadamente ou configurados em modo mono. Assim, o equipamento pode ser adaptado a diferentes configurações de processamento e transmissão.
Processamento em múltiplas etapas
O DAP4 AM possui um AGC de entrada com duas bandas independentes. Na sequência, o áudio passa por um processamento multibanda composto por AGC e limitadores em cinco bandas independentes.
Essa arquitetura permite controlar diferentes regiões do espectro de áudio durante o processamento. Consequentemente, o operador possui maior controle sobre os níveis e sobre o comportamento do sinal antes da transmissão.
Além disso, o equipamento conta com controle de pré-ênfase inteligente otimizado para AM. Esse recurso foi desenvolvido especificamente para as características do sistema de transmissão em amplitude modulada.
A pré-ênfase otimizada permite trabalhar o conteúdo de alta frequência de acordo com os parâmetros do processamento AM. Dessa maneira, o áudio pode apresentar maior presença e definição dentro da proposta de processamento configurada para a emissora.
Recursos específicos para processamento AM
O DAP4 AM reúne ferramentas desenvolvidas para as necessidades técnicas da radiodifusão AM. O equipamento possui filtros específicos para AM e controle de assimetria, permitindo configurar o processamento de acordo com os requisitos da transmissão.
O controle de assimetria é especialmente relevante em sistemas AM, pois permite trabalhar a relação entre os componentes positivos e negativos da modulação. Assim, o recurso pode ser utilizado como parte da configuração técnica do áudio para transmissão.
Além disso, o processador oferece diferentes modos de operação, incluindo processamento com pré-ênfase, processamento com pré-ênfase e de-ênfase, processamento Flat e Bypass.
Presets e automação da programação
Para facilitar a operação, o DAP4 AM é fornecido com 20 presets predefinidos para diferentes tipos de programação.
Além desses presets, o equipamento disponibiliza mais 20 posições para configurações personalizadas. Dessa forma, o operador pode criar, ajustar e salvar diferentes perfis de processamento de acordo com as necessidades da emissora.
Outro recurso importante é a troca automática e programada de presets. Assim, diferentes configurações podem ser utilizadas automaticamente ao longo da programação, de acordo com a grade definida pela emissora.
Controle remoto via USB e Ethernet
O DAP4 AM pode ser controlado localmente por meio de uma conexão USB ou remotamente através de uma conexão Ethernet.
O sistema utiliza protocolo TCP/IP, permitindo o acesso ao equipamento por uma infraestrutura de rede. Dessa maneira, o operador pode realizar configurações e ajustes sem necessariamente estar próximo ao rack onde o processador está instalado.
A conexão USB utiliza padrão USB 2.0, com velocidade de até 480 Mbps. Já a interface Ethernet utiliza conector RJ-45 e opera em velocidades de 10 a 100 Mbps, utilizando cabo CAT5 ou compatível.

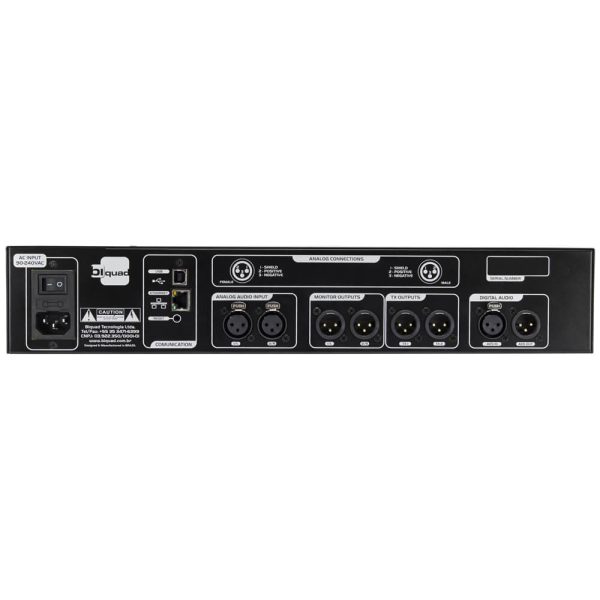

Entradas de áudio analógicas e digitais
A entrada de áudio analógica L/R permite diferentes configurações de sinal. O equipamento pode operar em estéreo, mono pelo canal esquerdo, mono pelo canal direito ou mono pela soma dos canais.
A entrada analógica possui filtro passa-altas selecionável entre OFF, 30, 40, 50 e 60 Hz, além de filtro passa-baixas selecionável em 16 ou 25 kHz.
O nível nominal de entrada pode ser ajustado via software entre -10 e +20 dBu. A conexão utiliza XLR fêmea com supressão de EMI, enquanto a conversão A/D é realizada pelo AD1871 de 24 bits e 96 kHz.
Para sistemas digitais, o DAP4 AM possui entrada de áudio no padrão AES-3. A entrada apresenta impedância de 110 Ω, é balanceada e isolada por transformador. As taxas de amostragem de 32, 44,1, 48, 88,1 e 96 kHz são selecionadas automaticamente.
Saídas para monitoramento e transmissão
O processador possui saída analógica de áudio para monitoramento e duas saídas analógicas balanceadas destinadas à conexão com moduladores e transmissores.
As saídas TX podem ser configuradas de acordo com a aplicação. No modo Stereo Linked, os canais operam em estéreo com ajustes vinculados. Já no modo Dual Mono, podem ser utilizados para alimentar até dois moduladores ou transmissores mono com ajustes independentes.
O DAP4 AM também possui saída de áudio digital TX, com resolução de 24 bits e taxa de amostragem de 96 kHz. Dessa maneira, o processador pode ser integrado a diferentes estruturas de transmissão digital.
Display e operação local

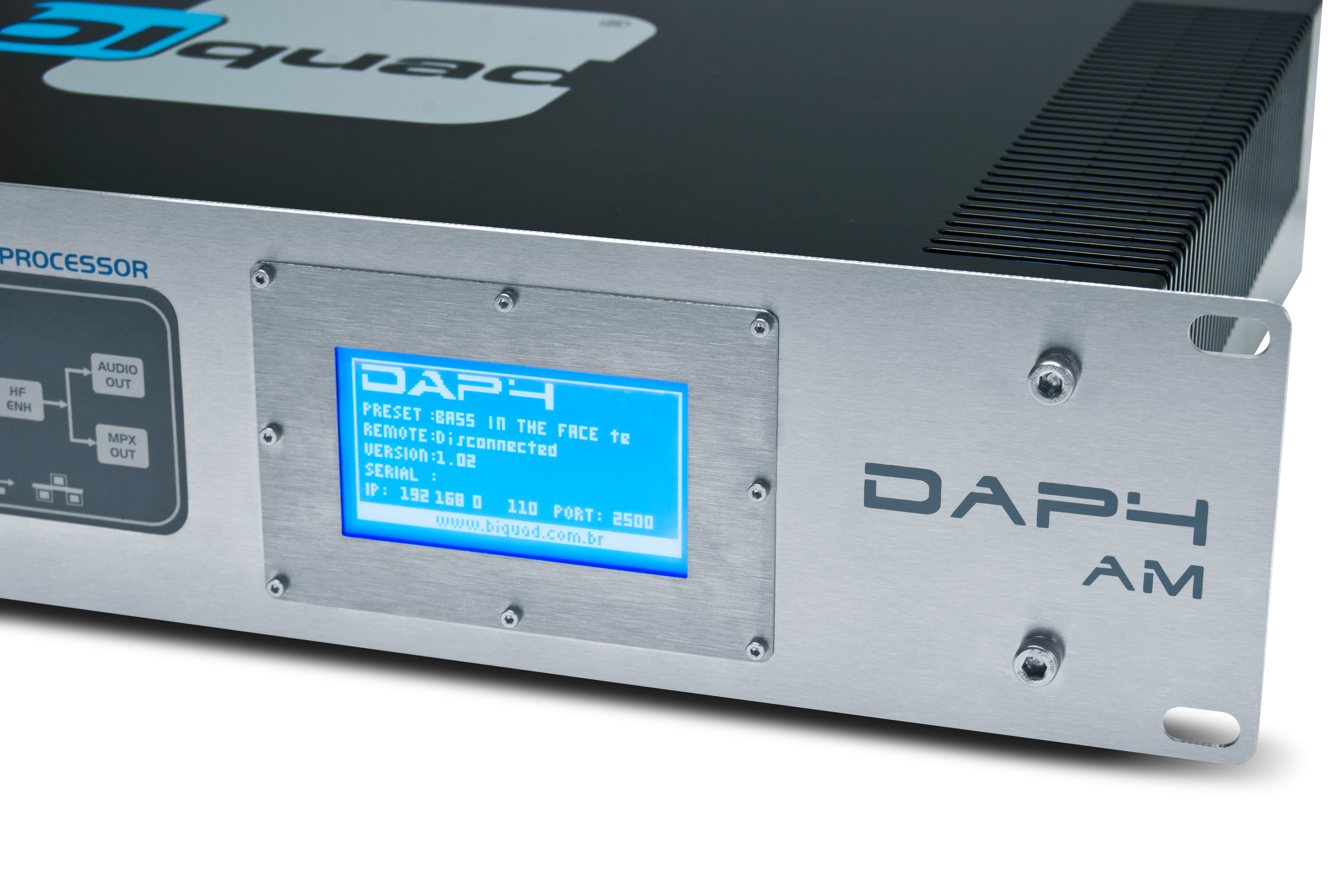

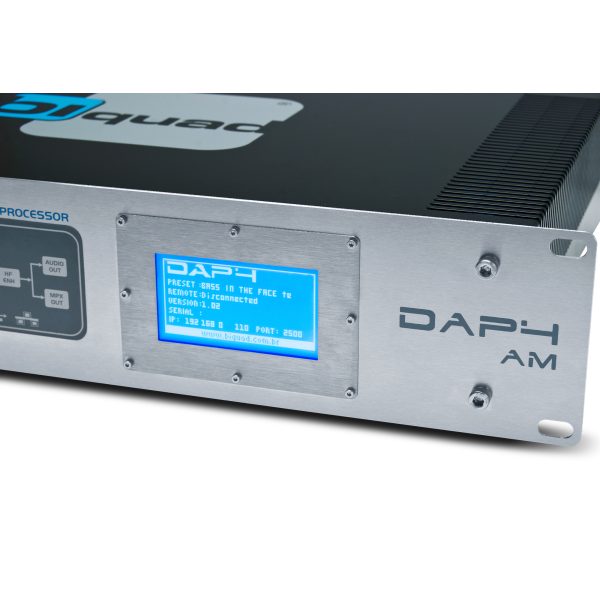

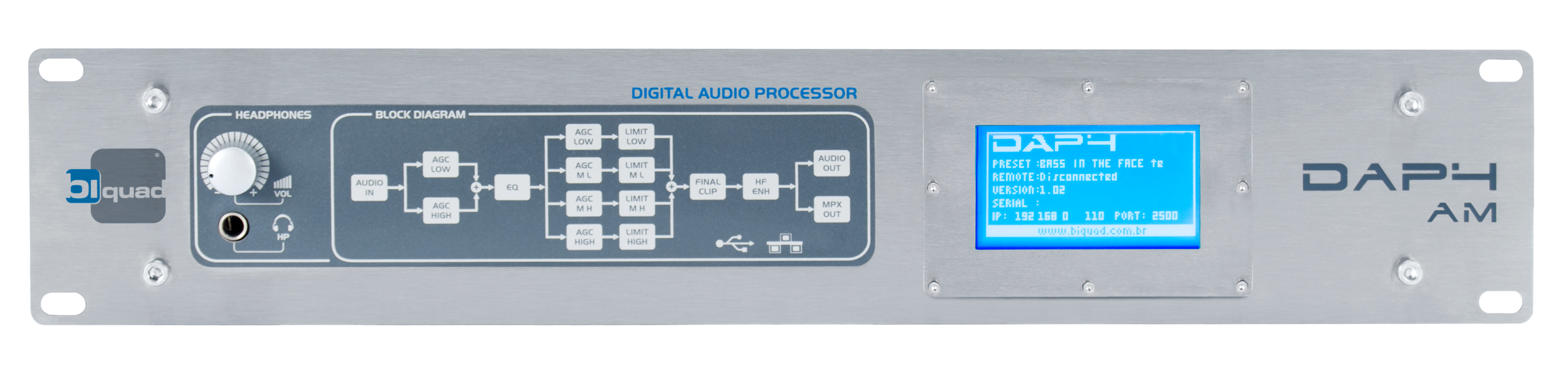

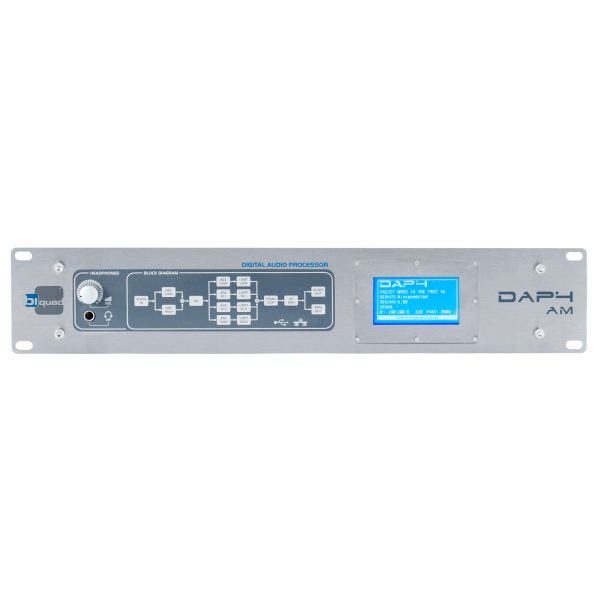

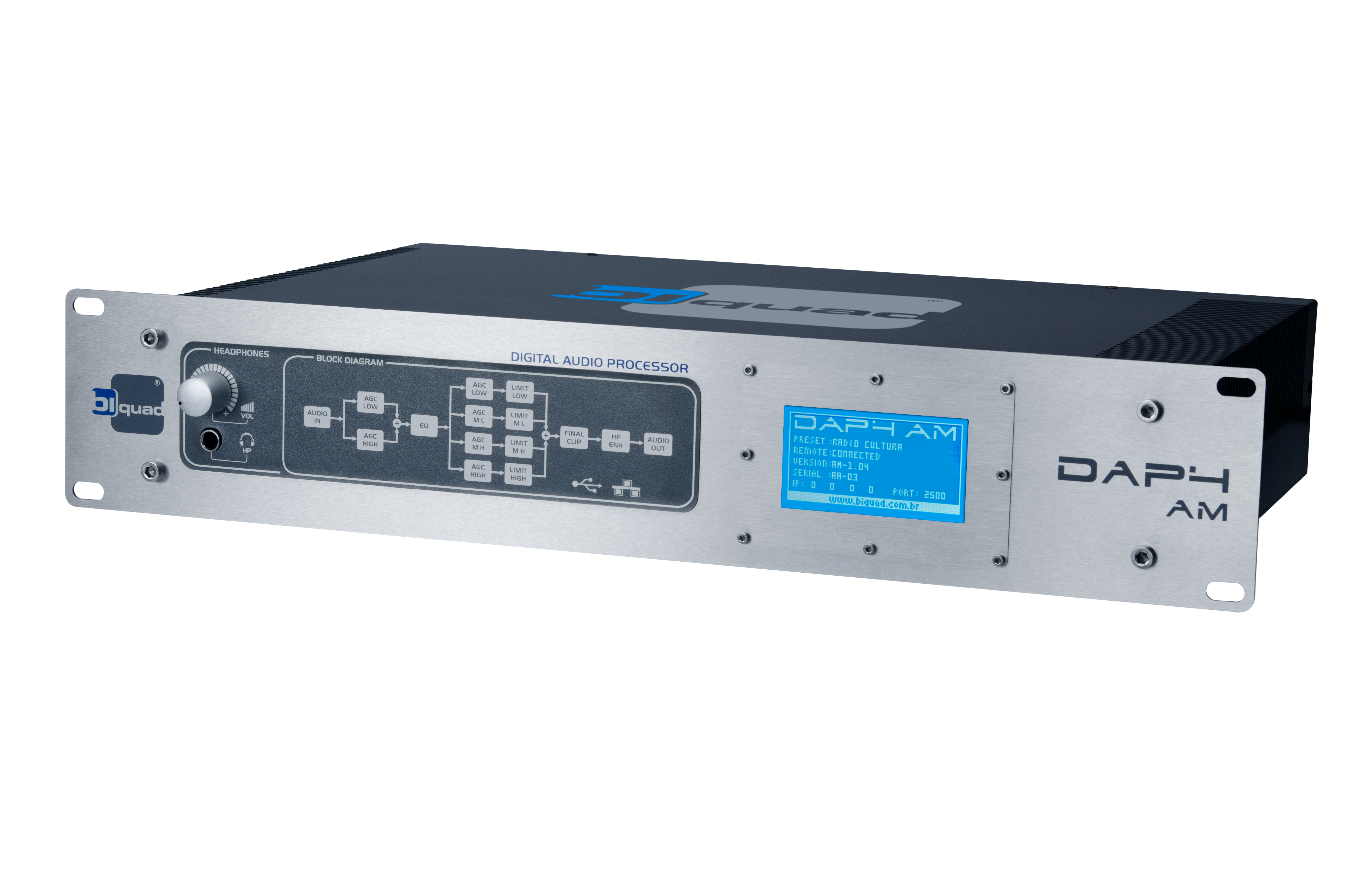

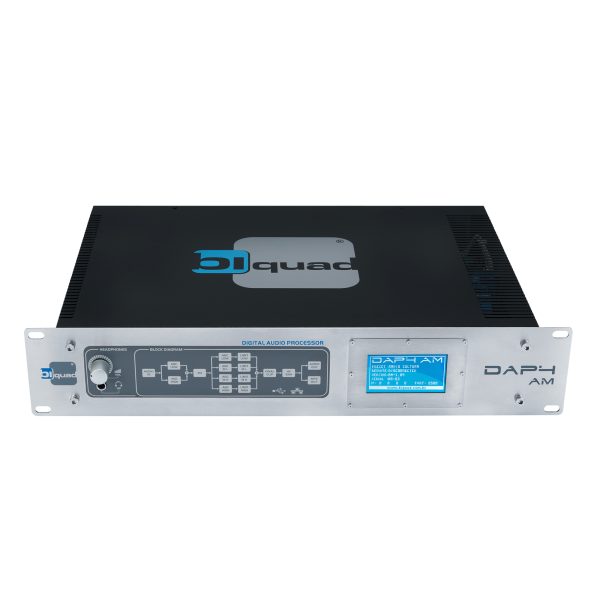

No painel frontal, o DAP4 AM possui um display gráfico monocromático de 3 polegadas com função touch screen. A tela apresenta resolução de 128 × 64 pixels, com fundo azul e escrita branca.
Por meio do painel, o operador pode acessar determinados parâmetros de controle e acompanhar informações de funcionamento do equipamento.
Construção e alimentação
O DAP4 AM possui formato padrão rack de 19 polegadas e 2 unidades de rack (2U). Seu gabinete possui 30 cm de profundidade e acabamento em aço inoxidável escovado.
A alimentação é realizada por uma entrada Full Range de 90 a 240 V, com frequência de operação entre 47 e 63 Hz. Assim, o equipamento pode ser utilizado em instalações elétricas compatíveis com essa faixa.
O DAP4 AM combina processamento digital em 5 bandas, AGC de entrada, AGC multibanda, limitadores independentes, pré-ênfase otimizada para AM, controle de assimetria e recursos de automação.
Com entradas e saídas analógicas e digitais, controle local e remoto, presets programáveis e arquitetura voltada à transmissão AM, o equipamento foi desenvolvido para integrar cadeias profissionais de processamento e transmissão de rádio.
Para obter informações sobre instalação, configuração e integração do DAP4 AM ao sistema de transmissão da sua emissora, consulte a equipe técnica da Biquad.
DESAFIO COMPARE
Só a marca que tem mais know how em Processamento de Áudio no Brasil pode oferecer um desafio como este.
Compare as vantagens e sinta os benefícios de um produto inovador desenvolvido no Brasil com tecnologia 100% nacional.
ÁUDIO ORIGINAL
DAP4
DAP4 – PRESET COMPETITIVE
DAP4 -PRESET SUPERNATURAL
DAP4 -PRESET SUPERPROCESSED
DAP4 -PRESET EQUILIBRIUM
PRINCIPAIS CONCORRENTES
OMNIA 6
ORBAN 8500
ORBAN 8200
BW DSP-X
Sistema
- Modelo: DAP4 AM
- Tipo: Processador de áudio digital
- Aplicação: On Air / Rádio AM
- Processamento: Digital
- Quantidade de bandas: 5
- Canais: Esquerdo e direito, separados ou mono
- AGC de entrada: 2 bandas independentes
- AGC multibanda: 5 bandas independentes
- Limitadores: 5 bandas independentes
- Pré-ênfase: Inteligente e otimizada para AM
- Controle de assimetria: Sim
- Delay máximo: < 6 ms
- Memória de armazenamento: Flash, 4 Mbits
Processamento Digital
- DSP: Analog Devices ADSP Blackfin BF532
- Clock: 400 MHz
- MMAC: 800
- Arquitetura: 32 bits
- DSP na placa-mãe: 4 cartões
- CPU: NXP ARM-7 LPC2387
- Clock da CPU: 72 MHz
- SRAM: 64 KB
- Memória Flash: 512 KB
Display
- Tipo: Gráfico monocromático
- Tamanho: 3”
- Resolução: 128 × 64 pixels
- Interface: Touch screen
- Fundo: Azul
- Texto: Branco
Desempenho
- Resposta de frequência: 1 Hz a 40 kHz @ ±0,1 dB
- Condição: Modo Bypass / Preset Proof of Performance
- Ruído analógico: 100 dB
- Ruído digital: 120 dB
- THD: < 0,01% @ 20 Hz–1 kHz
- THD: < 0,04% @ 1–15 kHz
- Distorção de intermodulação SMPTE: < 0,02%
Entrada de Áudio Analógica L/R
- Configurações: Estéreo
- Configurações: Mono L
- Configurações: Mono R
- Configurações: Mono pela soma dos canais
- Filtro passa-altas: OFF / 30 / 40 / 50 / 60 Hz
- Filtro passa-baixas: 16 / 25 kHz
- Impedância: > 10 kΩ
- Conector: XLR fêmea
- Proteção: Supressão de EMI
- Nível nominal: -10 a +20 dBu, ajustável via software
- Conversor A/D: AD1871
- Resolução: 24 bits
- Taxa de amostragem: 96 kHz
- Oversampling: 256x
- Filtro: RFI
Entrada de Áudio Digital AES-3
- Padrão: AES-3
- Impedância: 110 Ω
- Configuração: Balanceada
- Isolação: Transformador
- Taxas de amostragem: 32 / 44,1 / 48 / 88,1 / 96 kHz
- Seleção: Automática
- Conector: XLR fêmea
- Proteção: Supressão de EMI
- Nível nominal: -18 a 0 dBFS, ajustável via software
- Nível máximo: 0 dBFS
Saída Analógica MONITOR
- Configurações: Estéreo
- Configurações: Matrix L+R e L-R
- Configurações: Mono L
- Configurações: Mono R
- Configurações: Mono pela soma dos canais
- Modos: Processado com pré-ênfase
- Modos: Processado com pré-ênfase e de-ênfase
- Modos: Processado Flat
- Modos: Bypass
- Filtro FIR passa-baixas: 16 / 25 kHz
- Impedância de fonte: 50 Ω
- Balanceamento: Eletrônico com servo controle
- Carga mínima: 600 Ω
- Nível de saída: -11 a +18 dBu
- Relação sinal/ruído: ≥ 100 dB
- Crosstalk: ≤ -85 dB
- THD: ≤ 0,04%
- Conector: XLR macho
- Proteção: Supressão de EMI
- Conversor D/A: PCM1796 Burr-Brown
- Resolução: 24 bits
- Taxa: 96 kHz
- Oversampling: 256x
- Filtro: RFI
Saída Analógica TX
- Quantidade: 2 saídas analógicas balanceadas
- Aplicação: Modulador / transmissor
- Configuração: Stereo Linked
- Configuração: Dual Mono
- Drivers: Alta corrente
- Carga mínima dos drivers: 50 Ω
- Modos: Processado com pré-ênfase
- Modos: Processado com pré-ênfase e de-ênfase
- Modos: Processado Flat
- Modos: Bypass
- Filtro FIR passa-baixas: 16 / 25 kHz
- Impedância de fonte: 50 Ω
- Balanceamento: Eletrônico com servo controle
- Carga mínima especificada: 600 Ω
- Nível de saída: -11 a +18 dBu
- Relação sinal/ruído: ≥ 100 dB
- Crosstalk: ≤ -85 dB
- THD: ≤ 0,04%
- Conector: XLR macho
- Proteção: Supressão de EMI
- Conversor D/A: PCM1796 Burr-Brown
- Resolução: 24 bits
- Taxa: 96 kHz
- Oversampling: 256x
- Filtro: RFI
Saída de Áudio Digital TX
- Impedância de fonte: 110 Ω
- Balanceamento: Eletrônico
- Isolação: Transformador
- Modos: Processado com pré-ênfase
- Modos: Processado com pré-ênfase e de-ênfase
- Modos: Processado Flat
- Modos: Bypass
- Nível de saída: -20 a 0 dBFS
- Relação sinal/ruído: ≥ 120 dB
- Crosstalk: ≤ -120 dB @ 30 Hz–15 kHz, modo estéreo
- THD: ≤ 0,01% @ 30 Hz–15 kHz
- Resolução: 24 bits
- Taxa de amostragem: 96 kHz
- Conector: XLR macho
- Proteção: Supressão de EMI
Presets e Automação
- Presets de fábrica: 20
- Presets de usuário: 20
- Presets personalizados: Sim
- Troca automática de presets: Sim
- Programação de troca: Sim
Controle Remoto
- Controle local: USB
- Controle remoto: Ethernet / Internet
- Protocolo: TCP/IP
- USB: USB 2.0
- Velocidade USB: Até 480 Mbps
- Conector USB: Tipo B fêmea
- Ethernet: 10/100 Mbps
- Conector Ethernet: RJ-45 fêmea
- Cabo de rede: CAT5 ou compatível
- Velocidade nativa Ethernet: 100 Mbps
- Software: Interface de controle remoto para computador
Alimentação e Construção
- Alimentação: Full Range
- Tensão: 90 a 240 V
- Frequência: 47 a 63 Hz
- Formato: Rack 19”
- Altura: 2U
- Profundidade: 340 mm
- Acabamento: Aço inoxidável escovado
Dimensões e Peso
- Dimensões: 482,6 × 89 × 340 mm
- Dimensões: 19” × 3,50” × 13,39”
- Peso sem embalagem: 4,15 kg
- Peso com embalagem: 5,60 kg
- Cubagem: 0,047853 m³
Classificação Fiscal
- NCM: 8543.70.99
