HELLO NANO

Interface híbrida telefônica para broadcast

A HELLO é uma interface híbrida telefônica desenvolvida para aplicações profissionais de radiodifusão, estúdios de rádio e produção de áudio. O equipamento permite extrair o áudio recebido de uma linha telefônica e, simultaneamente, enviar um sinal de áudio da console ou mesa de mixagem de volta ao ouvinte.

Na prática, a interface funciona de forma semelhante a um aparelho telefônico sem o handset. Quando o ouvinte fala, sua voz é extraída da linha telefônica pela híbrida e enviada para a console de áudio. A mesa pode então controlar o nível do sinal antes de colocá-lo no ar.

Ao mesmo tempo, o programa ou a voz do locutor pode ser enviado de volta ao ouvinte. O retorno utiliza uma configuração mix-minus, evitando que o próprio sinal da híbrida seja devolvido ao ouvinte.

Híbrida totalmente eletrônica

Um dos principais diferenciais da linha HELLO está em sua arquitetura de híbrida totalmente eletrônica. Diferentemente de projetos convencionais que utilizam transformadores para realizar a conversão entre sistemas de dois e quatro fios, a tecnologia utilizada permite realizar essa separação eletronicamente.

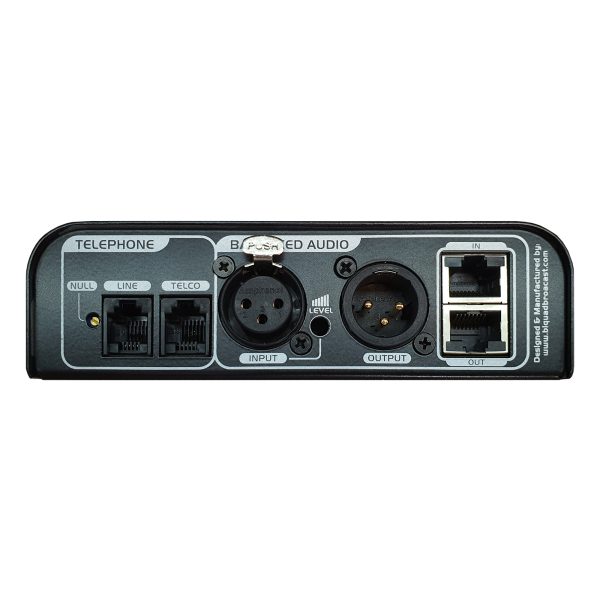

O resultado é um cancelamento de eco superior a 50 dB, ajustável por meio do controle NULL, localizado no painel traseiro.

Esse ajuste é importante porque a interface precisa separar corretamente os sinais de ida e volta de uma comunicação telefônica full duplex. Quando essa separação não é adequada, parte do áudio enviado pela console pode retornar pela própria híbrida e gerar realimentação.

Controle NULL e redução de realimentação

O controle NULL permite ajustar o cancelamento da realimentação interna da interface. Dessa maneira, é possível otimizar a separação entre o áudio enviado ao ouvinte e o áudio recebido da linha telefônica.

Em projetos convencionais, o cancelamento de eco costuma ser limitado a valores inferiores a 30 dB. Já a linha HELLO foi desenvolvida para alcançar mais de 50 dB de cancelamento, conforme especificação do equipamento.

Esse desempenho é especialmente importante em aplicações On Air. Um cancelamento insuficiente pode permitir que o áudio do programa retorne pela interface com diferença de fase. Consequentemente, podem surgir alterações no timbre, efeito de “som de lata” e, em situações mais severas, realimentação acústica ou microfonia.

Alimentação pela própria linha telefônica

As interfaces da linha HELLO não necessitam de alimentação proveniente da rede elétrica. O circuito é alimentado pela própria linha telefônica, simplificando a instalação e reduzindo a quantidade de conexões necessárias.

Além disso, o equipamento possui proteção contra surtos de tensão provenientes da rede telefônica, contribuindo para a proteção dos circuitos internos.

Conectividade de áudio profissional

A linha HELLO possui entradas e saídas de áudio balanceadas com conectores XLR profissionais, permitindo conexão direta com consoles e equipamentos de áudio profissional.

Além disso, o equipamento disponibiliza conexões RJ45 para áudio balanceado, permitindo integração com sistemas que utilizam áudio analógico transportado por cabo de rede CAT5e.

Essa interface é compatível com padrões utilizados por fabricantes como Axia®, Wheatstone® e StudioHub®, entre outros sistemas que adotam esse tipo de infraestrutura.

Para a conexão com linhas telefônicas, são utilizados conectores RJ-11 padrão 6P4.

Controle e operação

O equipamento possui controles destinados ao ajuste do sistema telefônico e do áudio. O controle de ganho da entrada permite adequar o nível do sinal de áudio de retorno ao ouvinte às características da console utilizada.

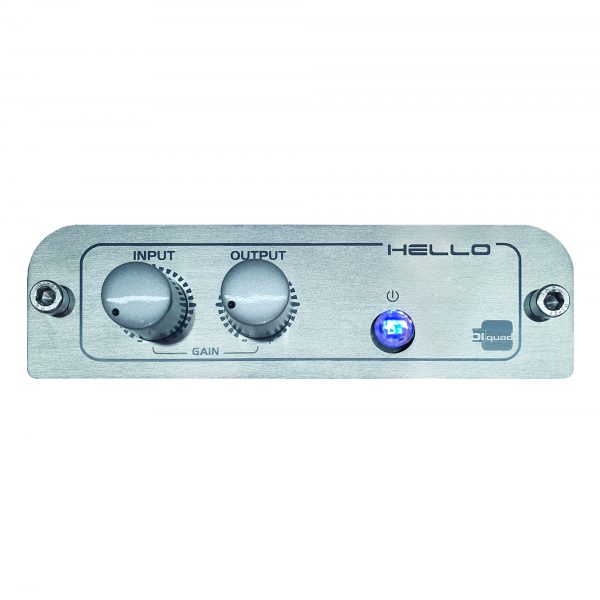

No painel frontal, também estão disponíveis controles de volume de retorno ao ouvinte e nível de saída de áudio.

Além disso, as chaves de controle das linhas telefônicas possuem LEDs indicadores, permitindo acompanhar visualmente o estado das linhas, incluindo situações de linha ocupada e chamada em andamento.

Entradas e saídas independentes

As entradas e saídas de áudio são totalmente independentes. Essa arquitetura permite realizar a interconferência entre diferentes ouvintes, desde que o gerenciamento dessa função seja realizado pela própria console de mixagem.

Assim, a interface pode ser integrada a estruturas de rádio que necessitam controlar individualmente os sinais recebidos e enviados para diferentes linhas telefônicas.

Construção para sistemas profissionais

Os modelos HELLO NANO, HELLO 1, HELLO 2 e HELLO 3 possuem construção em 1 unidade de rack (1U) e largura padrão de 19″.

Essa configuração facilita a instalação em racks técnicos e estruturas profissionais de estúdio.

Aplicações

A interface híbrida HELLO é indicada para:

• Entrevistas telefônicas ao vivo;
• Participação de ouvintes em programas de rádio;
• Comunicação entre locutor e ouvinte;
• Inserção de chamadas telefônicas no ar;
• Retorno de áudio para participantes remotos;
• Estúdios de radiodifusão;
• Sistemas de produção e transmissão;
• Integração entre linhas telefônicas e consoles de áudio.

A HELLO combina interface telefônica, híbrida eletrônica, áudio balanceado e controle de cancelamento de eco em uma solução desenvolvida para ambientes profissionais de broadcast.

Sua arquitetura permite integrar linhas telefônicas diretamente à infraestrutura de áudio da emissora, enquanto o ajuste NULL superior a 50 dB contribui para uma separação mais eficiente entre os sinais de transmissão e retorno.

Além disso, a alimentação pela própria linha telefônica e as conexões XLR, RJ45 e RJ-11 simplificam a integração com diferentes sistemas de áudio.

Para informações sobre os modelos HELLO NANO, HELLO 1, HELLO 2 e HELLO 3, compatibilidade e configuração do sistema, consulte a equipe técnica da Biquad

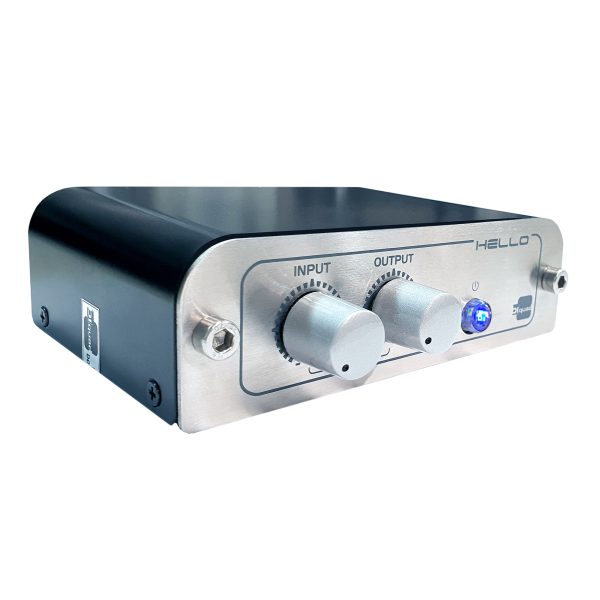

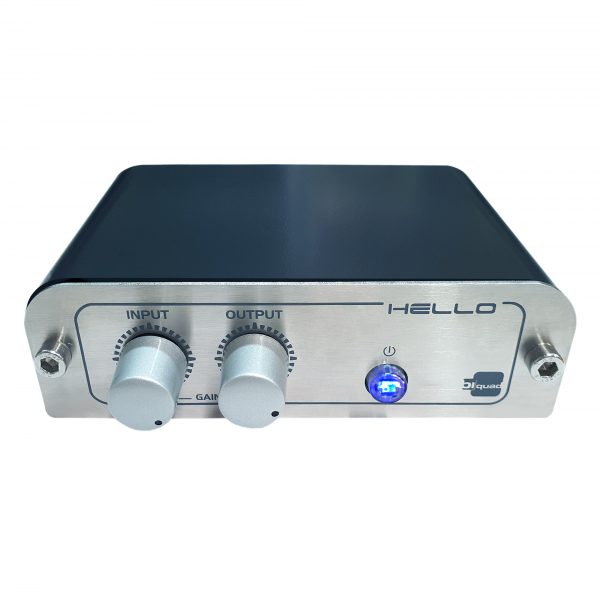

HELLO NANO

Versão compacta que pode ser utilizada em unidades móveis ou estúdios em geral. Acompanha pés de borracha para facilitar sua instalação e apoio em móveis, mesas ou outros equipamentos.

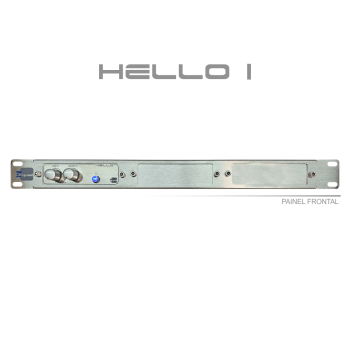

HELLO 1

Versão rack com uma unidade HELLO montada no painel adaptador padrão rack 19”.

HELLO 2

Versão rack com duas unidades HELLO montada no painel adaptador padrão rack 19”.

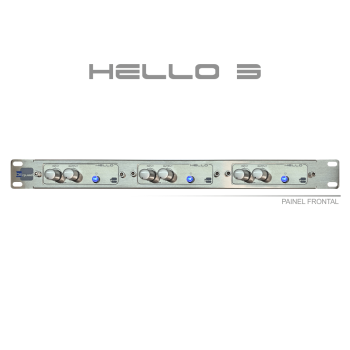

HELLO 3

Versão rack com três unidades  HELLO montada no painel adaptador padrão rack 19”.
