HP600 MP
HP600 MP é uma fonte profissional para módulos HP1 e equipamentos Biquad, com saída RJ45, alimentação bivolt automática e até 6 unidades HP1.
- Description
- Características
- Downloads
- Garantia
- Additional information
Description
Fonte de alimentação para sistemas modulares
A HP600 MP é uma fonte de alimentação profissional desenvolvida para alimentar amplificadores modulares de fones de ouvido HP1 e outros equipamentos compatíveis da linha modular Biquad.
Sua capacidade de fornecimento foi dimensionada para alimentar até 6 unidades HP1, permitindo a criação de sistemas distribuídos de monitoração de áudio. Além disso, a conexão entre os módulos pode ser realizada em série, facilitando a instalação em diferentes pontos do estúdio ou da sala técnica.
Alimentação por conexão RJ45

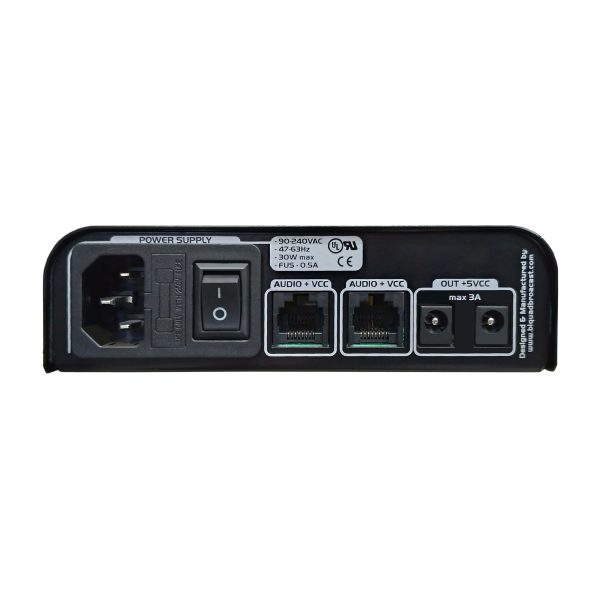

A HP600 MP utiliza conectores RJ45 de 8 pinos para disponibilizar as tensões de +18 V e -18 V destinadas aos equipamentos compatíveis.
Dessa forma, os módulos HP1 podem ser interligados utilizando cabos de rede CAT5e. Como resultado, a instalação se torna mais simples e organizada, sem a necessidade de utilizar cabeamento de áudio convencional com blindagem para essa conexão.
Além disso, a alimentação pode ser distribuída entre os módulos em uma configuração em cascata. Assim, é possível ampliar o sistema conforme as necessidades da instalação.
Compatibilidade com a linha modular Biquad
Além do HP1, a HP600 MP pode ser utilizada com outros equipamentos da linha modular Biquad, desde que sejam compatíveis com as tensões fornecidas e que o consumo permaneça dentro dos limites de corrente especificados.
O sistema também pode utilizar um cabo jumper DC-DC, vendido separadamente, para interligar equipamentos compatíveis instalados no mesmo sistema.
Essa característica aumenta a flexibilidade da fonte em projetos que utilizam diferentes módulos Biquad.
Alimentação bivolt automática
A HP600 MP possui entrada de alimentação bivolt automática, com faixa de operação entre 90 e 240 V AC.
Além disso, a fonte reconhece automaticamente frequências de rede entre 47 e 63 Hz, dispensando ajustes manuais de tensão ou frequência.
O consumo máximo especificado é de 30 W, contribuindo para uma instalação com demanda energética controlada.
Saídas de alimentação
A fonte disponibiliza diferentes tensões para atender aos equipamentos compatíveis. São fornecidos +18 V a 500 mA, -18 V a 500 mA e +5 V a 3 A.
A saída de 5 V é disponibilizada de forma independente por meio de um conector DC Power 2,5 mm. Para extensões dessa conexão, pode ser utilizado um cabo de extensão DC Power 2,5 mm, adquirido separadamente.
As saídas de alimentação DC também possuem proteção por fusíveis rearmáveis automaticamente. Esse recurso permite proteção contra condições de sobrecorrente sem a necessidade de substituição manual de fusíveis convencionais.
Construção profissional e instalação

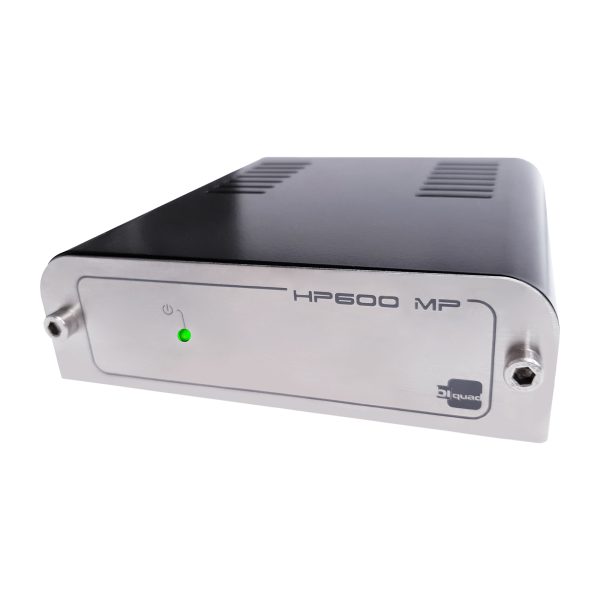

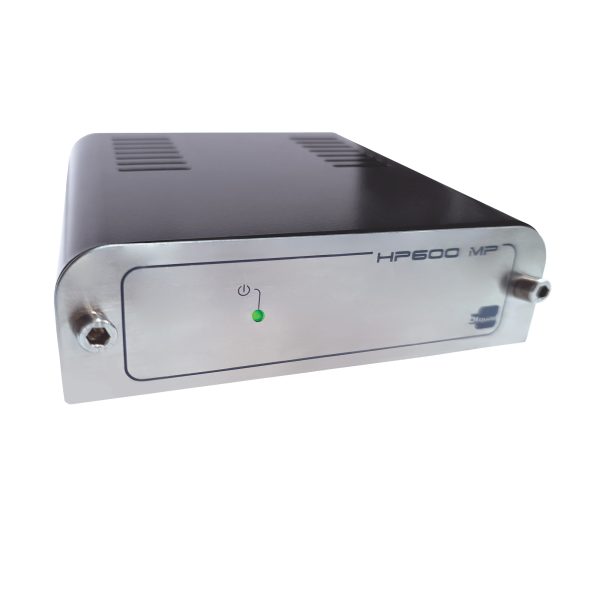

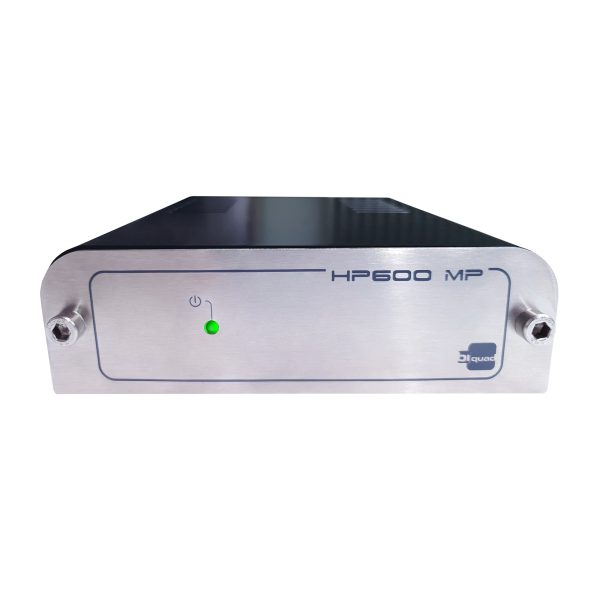

A HP600 MP possui gabinete compacto construído em aço, com painel frontal em aço inoxidável com acabamento escovado.
O formato reduzido permite instalar a fonte de maneira independente em um estúdio ou sala técnica. Além disso, existe a possibilidade de instalação em unidade de rack utilizando um painel adaptador opcional.

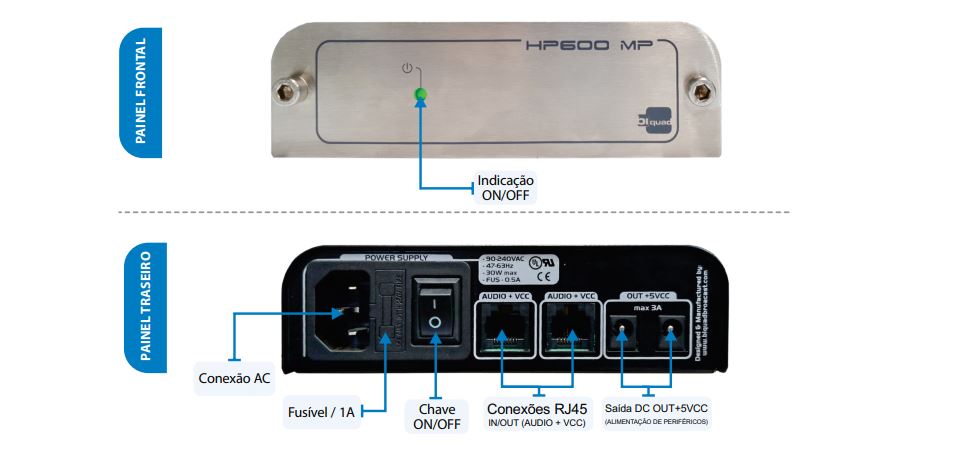

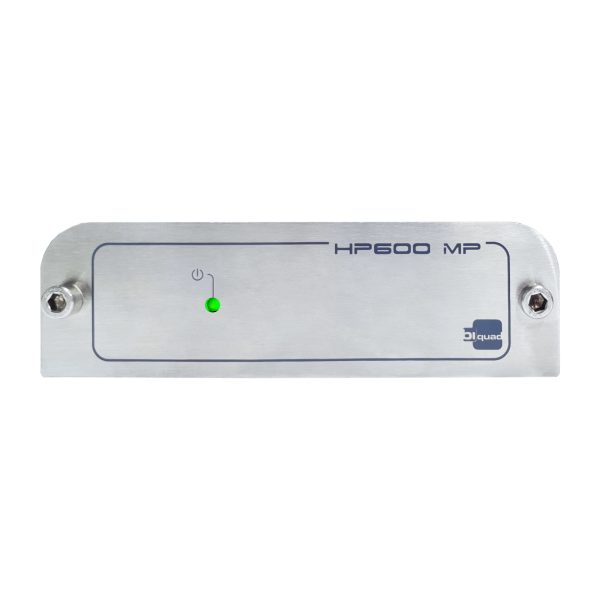

No painel frontal, um LED indicador informa o funcionamento da unidade, facilitando a identificação visual do estado operacional da fonte.
Aplicações em sistemas de monitoração
A HP600 MP é especialmente adequada para instalações que utilizam vários pontos de monitoração de fones. Com uma única fonte, é possível alimentar múltiplos módulos HP1 e distribuir a alimentação por meio de cabos CAT5e.
Portanto, a solução reduz a complexidade do cabeamento e facilita a expansão do sistema.
Além disso, sua aplicação não se limita aos amplificadores de fones. A fonte pode alimentar outros equipamentos compatíveis da linha modular Biquad, desde que os requisitos de tensão e corrente sejam respeitados.
A HP600 MP combina alimentação mult tensão, conectividade RJ45, proteção nas saídas DC e formato compacto em uma solução destinada a sistemas modulares de áudio profissional.
Com alimentação automática de 90 a 240 V AC, saída de +18 V, -18 V e +5 V e capacidade para alimentar até 6 módulos HP1, a fonte é adequada para instalações profissionais que precisam de uma distribuição de energia organizada e modular.
Para verificar a compatibilidade da HP600 MP com outros equipamentos Biquad ou dimensionar a alimentação do seu sistema, consulte a equipe técnica da Biquad.
Informações gerais
- Modelo: HP600 MP
- Tipo: Fonte de alimentação
- Aplicação principal: Sistemas modulares Biquad
- Capacidade: Até 6 módulos HP1
- Instalação: Livre ou em rack com painel adaptador opcional
- Gabinete: Aço
- Painel frontal: Aço inoxidável
- Acabamento: Aço inox escovado
- Indicador de funcionamento: LED
Saídas de alimentação
- Saída: +18 V
- Corrente máxima: 500 mA
- Saída: -18 V
- Corrente máxima: 500 mA
- Saída: +5 V
- Corrente máxima: 3 A
- Saída +5 V: Independente
- Conector da saída +5 V: DC Power 2,5 mm
Entrada de alimentação
- Tensão de entrada: 90–240 V AC
- Tipo: Bivolt automático
- Frequência: 47–63 Hz
- Seleção de tensão: Automática
- Consumo máximo: 30 W
Conectividade
- Conectores de alimentação +18/-18 V: RJ45
- Quantidade: 2 conectores RJ45
- Tipo: RJ45 – 8 pinos
- Cabeamento: CAT5e
- Interligação: Em série
- Distribuição: Em cascata
- Cabo jumper DC-DC: Opcional
- Cabo de extensão DC Power 2,5 mm: Vendido separadamente
Proteções
- Proteção das saídas DC: Fusíveis rearmáveis automaticamente
- Tipo de proteção: Rearmável
- Proteção contra sobrecorrente: Sim
Compatibilidade
Compatível com equipamentos da linha modular Biquad que utilizem as tensões e correntes disponibilizadas pela fonte, incluindo:
- HP1
- MPX2
- ACADIA NANO
- Outros equipamentos Biquad compatíveis
Também pode ser utilizada em sistemas com equipamentos que adotem o padrão RJ45 para conexões de áudio, conforme compatibilidade elétrica e de pinagem.
Instalação
- Instalação independente
- Instalação em estúdio
- Instalação em sala técnica
- Instalação em rack com painel adaptador opcional
- Distribuição de alimentação por CAT5e
- Conexão de módulos em série
- Expansão do sistema em cascata
Aplicações
- Alimentação de amplificadores de fones HP1
- Sistemas modulares de monitoração
- Estúdios de rádio
- Estúdios de gravação
- Estúdios de televisão
- Salas técnicas
- Sistemas profissionais de áudio
- Alimentação de equipamentos modulares Biquad
