Description

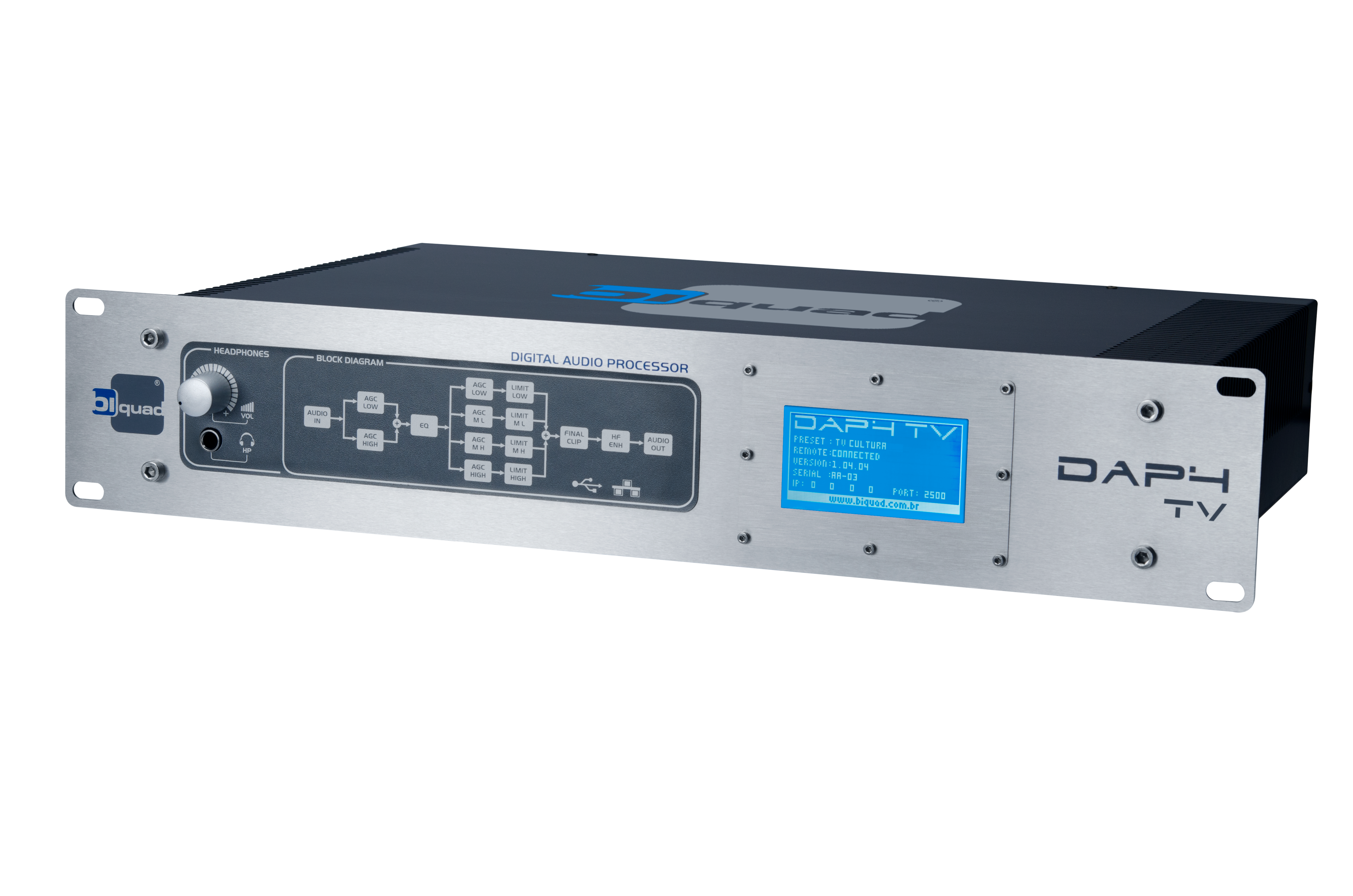

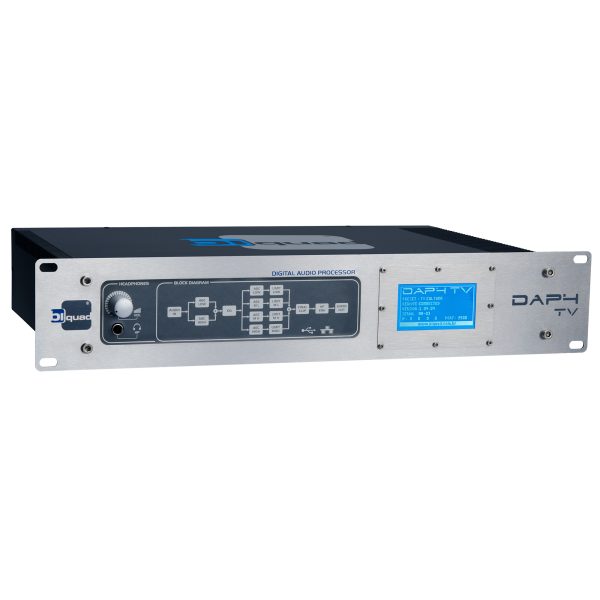

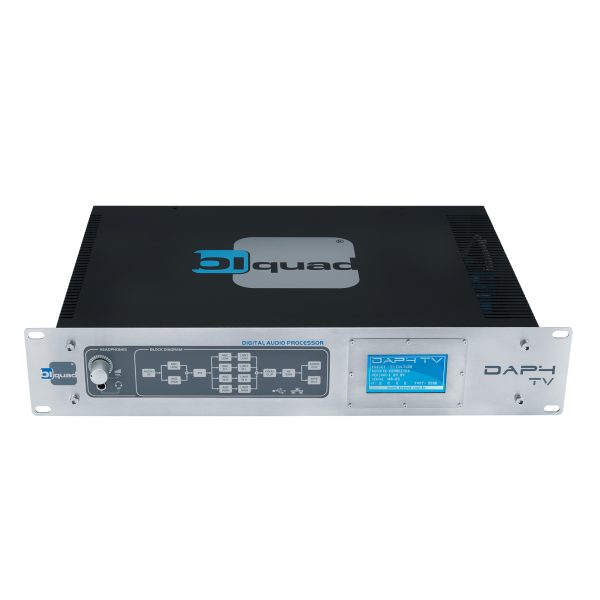

Processador de áudio digital para televisão
O DAP4 TV é um processador de áudio digital On Air de 5 bandas, desenvolvido para emissoras de televisão e produtoras que necessitam de controle preciso do áudio durante a transmissão.
O equipamento foi projetado para aplicações relacionadas ao controle de loudness, permitindo trabalhar os níveis do sinal de áudio de forma consistente durante a programação e os intervalos comerciais. Dessa maneira, contribui para maior uniformidade na percepção sonora pelo telespectador.
Além disso, o DAP4 TV oferece recursos de processamento e configuração para diferentes estruturas de transmissão. O equipamento possui entradas e saídas de áudio analógicas e digitais, permitindo sua integração a diferentes cadeias profissionais de áudio.
Processamento digital em 5 bandas
O processamento do DAP4 TV é realizado digitalmente por meio de DSPs Analog Devices ADSP Blackfin BF532, com clock de 400 MHz, arquitetura de 32 bits e quatro cartões de DSP na placa-mãe.
O sistema apresenta tempo de atraso inferior a 6 ms entre as entradas e saídas analógicas e digitais. Portanto, o processamento mantém baixa latência para aplicações de transmissão.
Além disso, o equipamento oferece diferentes modos de processamento. Entre eles estão os modos com pré-ênfase, pré-ênfase e de-ênfase, processamento Flat e Bypass. Assim, o operador pode configurar o comportamento do áudio conforme as necessidades da cadeia de transmissão.
Controle de Loudness e processamento de áudio
O DAP4 TV foi desenvolvido para aplicações relacionadas à padronização dos níveis de áudio em televisão. Sua arquitetura permite controlar o comportamento do sinal sem depender de uma única configuração de processamento.
Além disso, o equipamento possui recursos de customização do áudio. Dessa forma, a emissora pode adequar o processamento aos requisitos técnicos de sua operação.
O sistema também permite trabalhar com diferentes configurações de entrada e saída. Consequentemente, o processador pode ser integrado a estruturas de áudio estéreo, mono e outras configurações disponíveis no equipamento.

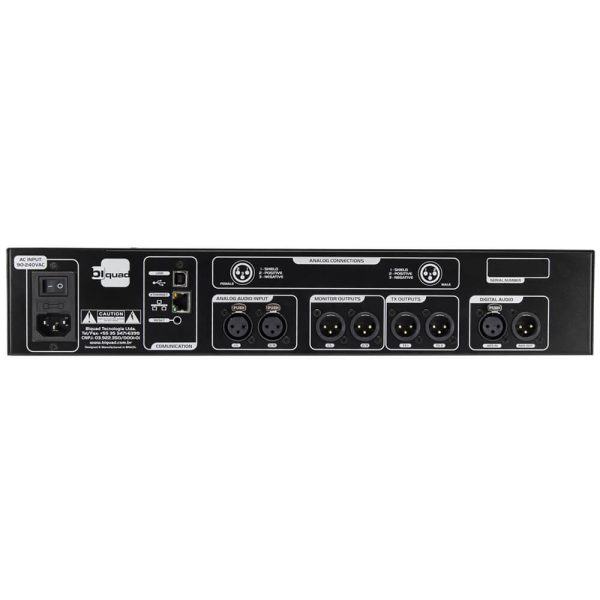

Entradas de áudio analógicas
A entrada de áudio analógica L/R permite configuração em estéreo, mono pelo canal esquerdo, mono pelo canal direito ou mono pela soma dos canais.
O equipamento possui filtro passa-altas selecionável entre OFF, 30, 40, 50 e 60 Hz, além de filtro passa-baixas selecionável em 16 ou 25 kHz.
A entrada utiliza conectores XLR fêmea com supressão de EMI e possui impedância superior a 10 kΩ. O nível nominal de entrada pode ser ajustado por software entre -10 e +20 dBu.
A conversão A/D utiliza o AD1871 de 24 bits e 96 kHz, com oversampling de 256x e filtro de RFI.
Entrada digital AES-3
Para sistemas digitais, o DAP4 TV possui entrada de áudio no padrão AES-3. A interface apresenta impedância de 110 Ω balanceada, com isolamento por transformador.
A taxa de amostragem é selecionada automaticamente entre 32, 44,1, 48, 88,1 e 96 kHz. O conector utilizado é XLR fêmea com supressão de EMI.
O nível nominal de entrada pode ser configurado por software entre -18 dBFS e 0 dBFS, com nível máximo de entrada de 0 dBFS.
Saídas analógicas para monitor e transmissão
O DAP4 TV possui saída analógica de áudio para monitoramento (MONITOR) e duas saídas analógicas balanceadas destinadas à conexão com moduladores e transmissores (TX).
As saídas TX podem operar em configuração Stereo Linked ou Dual Mono. No modo Stereo Linked, os canais são configurados como estéreo e os ajustes permanecem vinculados. Já no modo Dual Mono, os canais podem alimentar até dois moduladores ou transmissores mono com ajustes independentes.
As saídas analógicas utilizam conversores PCM1796 Burr-Brown de 24 bits e 96 kHz, com oversampling de 256x e filtro de RFI.
Saída digital AES-3 para transmissão
A saída de áudio digital TX oferece resolução de 24 bits e taxa de amostragem de 96 kHz. Sua impedância de fonte é de 110 Ω, com balanceamento eletrônico e isolamento por transformador.
O nível de saída pode ser ajustado entre -20 dBFS e 0 dBFS para 100% de modulação de pico.
Além disso, a saída digital apresenta relação sinal/ruído de ≥ 120 dB, crosstalk de até -120 dB em modo estéreo e distorção harmônica de até 0,01% THD, conforme as condições especificadas.
Interface e controle remoto

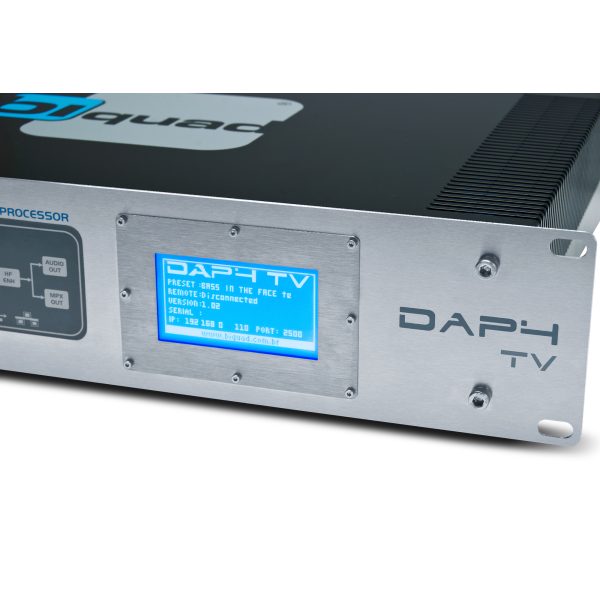

O DAP4 TV possui display gráfico monocromático de 3 polegadas, com fundo azul, escrita branca e função touch screen. A resolução do display é de 128 × 64 pixels.
O equipamento também permite configuração e operação remota por computador. A comunicação pode ser realizada por USB 2.0 ou por Ethernet, utilizando protocolo TCP/IP.
A conexão USB utiliza conector tipo B fêmea e oferece velocidade de até 480 Mbps. Já a interface Ethernet utiliza conector RJ-45, com velocidade de 10/100 Mbps, sendo indicada para conexão remota através de uma infraestrutura de rede.
Desempenho técnico
O DAP4 TV apresenta resposta de frequência de 1 Hz a 40 kHz com ±0,1 dB, em modo Bypass e utilizando o preset Proof of Performance.
O nível de ruído especificado é de 100 dB nas entradas e saídas analógicas e 120 dB nas entradas e saídas digitais.
A distorção harmônica do sistema é inferior a 0,01% entre 20 Hz e 1 kHz, referenciada a 100% de modulação. Entre 1 kHz e 15 kHz, o valor é inferior a 0,04%. A distorção de intermodulação SMPTE é inferior a 0,02%.
O DAP4 TV combina processamento digital em 5 bandas, controle de loudness, entradas e saídas analógicas, interface digital AES-3, processamento de baixa latência e controle remoto por USB ou Ethernet.
Com recursos específicos para aplicações de televisão, o equipamento pode ser integrado a diferentes etapas da cadeia de áudio, desde a entrada do sinal até o monitoramento e envio para moduladores e transmissores.
Para informações sobre configuração, instalação e integração do DAP4 TV em sistemas profissionais de televisão, consulte a equipe técnica da Biquad.
Processamento
- Modelo: DAP4 TV
- Tipo: Processador de áudio digital
- Aplicação: On Air / Televisão
- Processamento: Digital
- Quantidade de bandas: 5
- DSP: Analog Devices ADSP Blackfin BF532
- Clock do DSP: 400 MHz
- Arquitetura: 32 bits
- DSP na placa-mãe: 4 cartões
- CPU: NXP ARM-7 LPC2387
- Clock da CPU: 72 MHz
- SRAM: 64 KB
- Memória Flash da CPU: 512 KB
- Memória de armazenamento: Flash
- Capacidade de armazenamento: 4 Mbits
- Delay máximo: < 6 ms
Display e Controle
- Display: Gráfico monocromático
- Tamanho: 3”
- Resolução: 128 × 64 pixels
- Interface: Touch screen
- Comunicação USB: USB 2.0
- Velocidade USB: Até 480 Mbps
- Conector USB: Tipo B fêmea
- Comunicação Ethernet: TCP/IP
- Conector Ethernet: RJ-45 fêmea
- Velocidade Ethernet: 10/100 Mbps
- Cabeamento Ethernet: CAT5 ou compatível
- Controle remoto: Via computador
Desempenho do Sistema
- Resposta de frequência: 1 Hz a 40 kHz @ ±0,1 dB
- Condição: Modo Bypass / Preset Proof of Performance
- Ruído analógico: 100 dB
- Ruído digital: 120 dB
- THD: < 0,01% @ 20 Hz–1 kHz
- THD: < 0,04% @ 1–15 kHz
- SMPTE IM: < 0,02%
Entrada de Áudio Analógica L/R
- Configurações: Estéreo
- Configurações: Mono L
- Configurações: Mono R
- Configurações: Mono pela soma dos canais
- Filtro passa-altas: OFF / 30 / 40 / 50 / 60 Hz
- Filtro passa-baixas: 16 / 25 kHz
- Impedância: > 10 kΩ
- Conector: XLR fêmea
- Proteção: Supressão de EMI
- Nível nominal: Ajustável via software de -10 a +20 dBu
- Conversor A/D: AD1871
- Resolução A/D: 24 bits
- Taxa A/D: 96 kHz
- Oversampling: 256x
- Filtro: RFI
Entrada de Áudio Digital AES-3
- Padrão: AES-3
- Impedância: 110 Ω
- Configuração: Balanceada
- Isolação: Transformador
- Taxas de amostragem: 32 / 44,1 / 48 / 88,1 / 96 kHz
- Seleção de taxa: Automática
- Conector: XLR fêmea
- Proteção: Supressão de EMI
- Nível nominal: Ajustável via software de -18 a 0 dBFS
- Nível máximo: 0 dBFS
Saída Analógica MONITOR
- Configurações: Estéreo
- Configurações: Matrix L+R e L-R
- Configurações: Mono L
- Configurações: Mono R
- Configurações: Mono pela soma dos canais
- Modos: Processado com pré-ênfase
- Modos: Processado com pré-ênfase e de-ênfase
- Modos: Processado Flat
- Modos: Bypass
- Filtro FIR passa-baixas: 16 / 25 kHz
- Impedância de fonte: 50 Ω
- Balanceamento: Eletrônico com servo controle
- Carga mínima: 600 Ω
- Nível de saída: -11 a +18 dBu
- Relação sinal/ruído: ≥ 100 dB
- Crosstalk: ≤ -85 dB
- THD: ≤ 0,04%
- Conector: XLR macho
- Proteção: Supressão de EMI
- Conversor D/A: PCM1796 Burr-Brown
- Resolução D/A: 24 bits
- Taxa D/A: 96 kHz
- Oversampling: 256x
- Filtro: RFI
Saída Analógica TX
- Quantidade: 2 saídas analógicas balanceadas
- Aplicação: Modulador / transmissor
- Configuração: Stereo Linked
- Configuração: Dual Mono
- Carga mínima: 50 Ω
- Modos: Processado com pré-ênfase
- Modos: Processado com pré-ênfase e de-ênfase
- Modos: Processado Flat
- Modos: Bypass
- Filtro FIR passa-baixas: 16 / 25 kHz
- Impedância de fonte: 50 Ω
- Balanceamento: Eletrônico com servo controle
- Carga mínima especificada: 600 Ω para a condição de nível informada
- Nível de saída: -11 a +18 dBu
- Relação sinal/ruído: ≥ 100 dB
- Crosstalk: ≤ -85 dB
- THD: ≤ 0,04%
- Conector: XLR macho
- Proteção: Supressão de EMI
- Conversor D/A: PCM1796 Burr-Brown
- Resolução D/A: 24 bits
- Taxa D/A: 96 kHz
- Oversampling: 256x
- Filtro: RFI
Saída de Áudio Digital TX
- Padrão: Áudio digital
- Impedância de fonte: 110 Ω
- Balanceamento: Eletrônico
- Isolação: Transformador
- Modos: Processado com pré-ênfase
- Modos: Processado com pré-ênfase e de-ênfase
- Modos: Processado Flat
- Modos: Bypass
- Nível de saída: -20 a 0 dBFS
- Relação sinal/ruído: ≥ 120 dB
- Crosstalk: ≤ -120 dB @ 30 Hz–15 kHz, modo estéreo
- THD: ≤ 0,01%
- Resolução: 24 bits
- Taxa de amostragem: 96 kHz
- Conector: XLR macho
- Proteção: Supressão de EMI
Conectividade
- USB: USB 2.0
- Conector USB: Tipo B fêmea
- Ethernet: 10/100 Mbps
- Conector Ethernet: RJ-45
- Protocolo: TCP/IP
- Conexão de rede: Switch de rede
- Controle: Remoto via computador
Aplicações
- Emissoras de televisão
- Produtoras audiovisuais
- Sistemas On Air
- Cadeias de transmissão de TV
- Controle de loudness
- Processamento de áudio para televisão
- Sistemas de transmissão analógica
- Sistemas de transmissão digital
- Integração com moduladores e transmissores
- Monitoração profissional de áudio
SOFTWARE
Fornecido juntamente com o produto, pode ser instalados em Windows XP, Vista e Win 7;
- Pemite acesso total a todos os controles dos parâmetros de processamento do áudio bem como a criação de novos presets;
- Proteção do equipamento por senha;
- Por uma conexão USB ou via Ethernet (Cabo de rede), com o software habilitado, você poderá acessar os vários blocos do equipamento;
- O software é extremamente intuitivo e fácil de ser utilizado e representa, graficamente, o diagrama em blocos de funcionamento do produto, facilitando o entendimento de cada ajuste aplicado.
IMAGENS COM DEFINIÇÃO
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
Additional information
| Weight | 5,8 kg |
|---|---|
| Dimensions | 44 × 52 × 20 cm |
