DAP4 FM

Processador de áudio com tecnologia digital DSP, especialmente desenvolvido para processamento do áudio e controle de modulação em emissoras de rádio FM.

REF: 3146 Categoria:
  • Descrição
  • Características
  • Downloads
  • Garantia
  • Avaliações (1)

Descrição

PROCESSADOR DE AUDIO, ON AIR, FM, 5 BANDAS, DIGITAL

Dispõe de entradas e saídas de áudio em formato digital e analógico, além de um encoder estéreo digital interno com performance altamente profissional (>80 dB @ 10Hz-16KHz) para envio do sinal direto ao transmissor ou link.

Processa dois canais de áudio (esquerdo e direito).
Possui AGC de entrada dividido em 2 bandas independentes, seguido de um processamento multibanda com AGCs e limitadores em 5 bandas independentes.
Conta com um exclusivo controle de pré-ênfase inteligente.  Apresenta recursos ferramentas específicas para processamento em FM, proporcionado um áudio extremamente competitivo e de alta fidelidade no ar.
Enhancer de graves, médio e agudos e expansão de estéreo incorporada ao produto.
Pode ser controlado via software de qualquer lugar, através de internet ou localmente através de uma conexão USB, com seu software de leitura e controle
completamente dinâmico, agradável, intuitivo e fácil de operar.
Possui 20 presets predefinidos para vários tipos de diferentes programações: rock, pop, generic, harmonic, etc.
Ademais, com 20 presets que podem ser personalizados e salvos pelo usuário.
Apresenta também, a possibilidade de programação automática de troca de presets ao longo do dia e da semana.

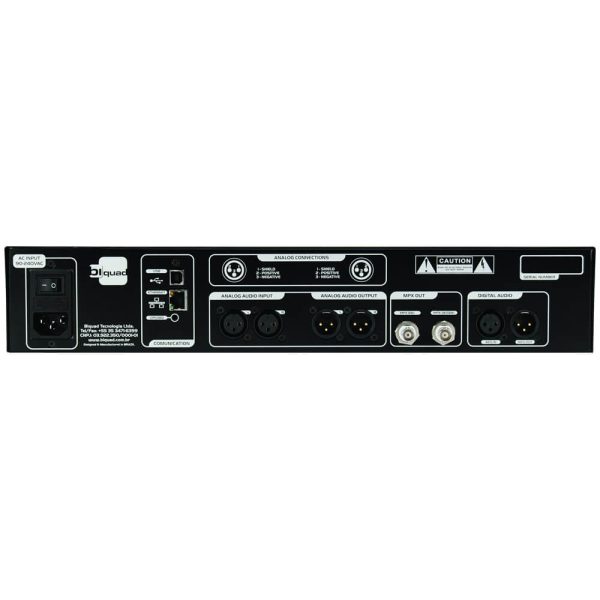

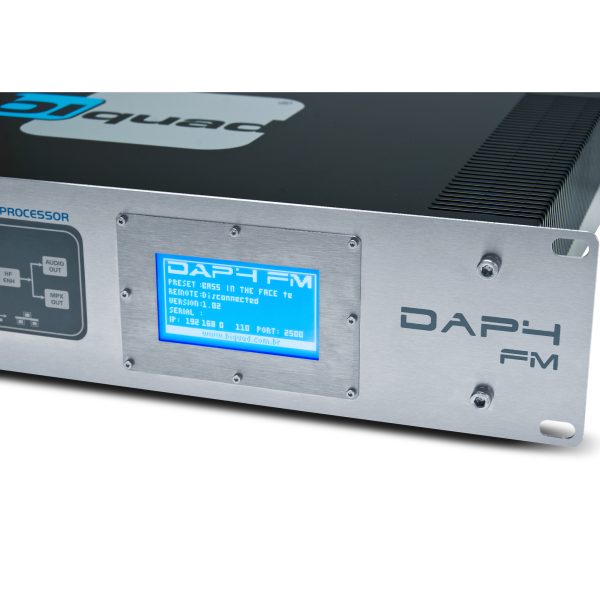

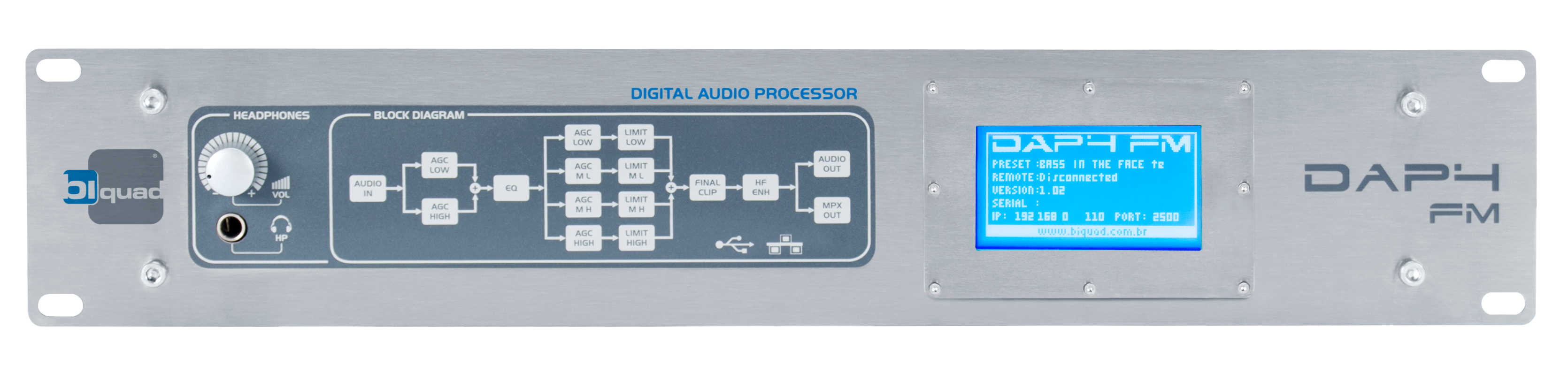

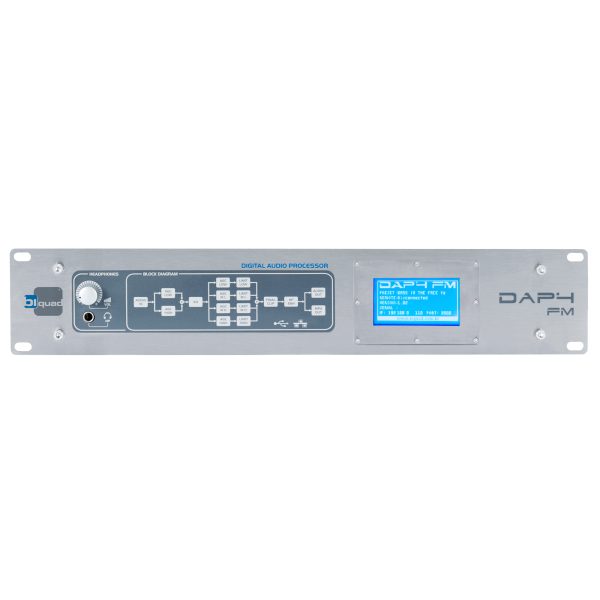

Em seu painel frontal há um display touch screen, permitindo acesso a alguns parâmetros de controle e leitura de funcionamento do equipamento.
Desenvolvido em padrão rack 19” de largura, com duas unidades de rack de altura (2UR) e 30cm de profundidade.
Acabamento em aço inoxidável escovado de alto padrão.

Entrada de energia Full Range – 90 a 240V / 47 a 63Hz.

NCM: 8543.70.99

Dimensões (Padrão Rack – LxAxP):
– 482,6 mm x 89 mm x 340 mm;
– 19” x 3,50” x 13,39” pol.;

Peso:
– 4,15 Kg sem embalagem;
– 5,60 Kg com embalagem.

Cubagem:
– 0,047853m³


DESAFIO COMPARE

Só a marca que tem mais know how em Processamento de Áudio no Brasil pode oferecer um desafio como este.

Compare as vantagens e sinta os benefícios de um produto inovador desenvolvido no Brasil com tecnologia 100% nacional.

1. SISTEMA

  • DELAY: O tempo de atraso máximo do sinal nas saídas analógicas e digitais, em relação ao sinal de entrada é menor a 6ms.
  • PROCESSAMENTO DIGITAL: DSP: Analog Devices – ADSP Blackfin BF532 / Clock: 400MHz / MMAC: 800 / 32 Bits – 4 cartões de DSP em sua placa mãe
  • CPU: Processador: NXP- ARM-7 / LPC2387 / Clock: 72MHz / Memória: 64KB de SRAM + 512 KB Flash 32 Bits
  • MEMÓRIA DE ARMAZENAMENTO: Tipo Flash com capacidade de 4Mbits
  • DISPLAY: Tipo gráfico, monocromático, com fundo azul e escrito em branco e função touch screen. Resolução: 128 x 64 pixels. Tamanho: 3”
  • RESPOSTA EM FREQUÊNCIA: 1Hz a 40KHz @ 0.1 dB (Processamento em modo Bypass – Preset: Proof of Perfomance)
  • RUÍDO: 100dB nas entradas e saídas analógicas / 120dB nas entradas e saídas digitais.
  • DISTORÇÃO HARMÔNICA DO SISTEMA:
  • <0.01% @ 20Hz – 1KHz – Referenciado a 100% de modulação;
  • <0.04% @ 1KHz – 15KHz – Referenciado a 100% de modulação;
  • <0.02% – SMPTE IM – Distorção de intermodulação.
  • INTERFACE REMOTA COM O COMPUTADOR: Sistema operacional Microsoft Windows 2000 (SP3 or maior), Windows XP, Windows Vista ou Windows 7.
  • CONFIGURAÇÃO: Protocolo TCP/IP conectado diretamente por cabo USB ou através de uma conexão Ethernet.
  • CONEXÃO USB: Conexão com o PC através de uma porta USB 2.0 / 480Mbps, conector tipo B fêmea.
  • CONEXÃO ETHERNET: Conector RJ-45 fêmea, 10-100Mbps, usando cabo CAT5 ou compatível. Velocidade nativa de 100Mbps. Utilizado para conexão remota ao PC atraves de uma porta de acesso de um switcher de rede.

2. ENTRADA DE ÁUDIO ANALÓGICA L/R

  • CONFIGURAÇÃO: Possibilidade de configuração: Estéreo / Mono pelo canal esquerdo / Mono pelo canal direito / Mono pela soma de ambos os canais.
  • FILTRO: Filtro passa-altas selecionável (OFF/30/40/50/60 Hz) e filtro passa-baixas selecionável (16/25 KHz)
  • IMPEDÂNCIA: >10 kΩ
  • CONECTORES: Tipo XLR fêmea com supressão de EMI.
  • NÍVEL DE ENTRADA NOMINAL: Ajustável via software -10 a +20 dBu.
  • CONVERSOR A/D: AD1871 – 24 bits / 96KHz / 256x oversampled com filtro de RFI.

3. ENTRADA DE ÁUDIO DIGITAL PADRÃO AES-3

Mesmas características da entrada de áudio analógica salvo algumas diferenças específicas deste formato de sinal:

  • IMPEDÂNCIA: 110Ω balanceado e isolado através de transformador.
  • TAXA DE AMOSTRAGEM: 32, 44.1, 48, 88.1 e 96 kHz selecionadas automaticamente.
  • CONECTORES: Tipo XLR fêmea com supressão de EMI.
  • NÍVEL DE ENTRADA NOMINAL: Ajustável via software -18 dBFS a 0 dBFS
  • NÍVEL MÁXIMO DE ENTRADA: 0 Dbfs

4. SAÍDA DE ÁUDIO ANALÓGICA (MONITOR)

  • CONFIGURAÇÃO: Possibilidade de configuração: Estéreo / Mono pelo canal esquerdo / Mono pelo canal direito / Mono pela soma de ambos os canais.
  • MODOS DE OPERAÇÃO: Modo processado com pré-ênfase / Modo processado com pré-ênfase e dê-ênfase para maior controle dos picos de alta frequência / Modo processado sem aplicação de pré-ênfase – Flat / Modo bypass – a saída é ligada diretamente ao sinal de entrada.
  • FILTRO: Filtro (FIR) passa-baixas com frequência de corte selecionável (16/25 KHz).
  • IMPEDÂNCIA: Impedância de fonte – 50 Ω, eletronicamente balanceada com servo controle. (Impedância de carga mínima aceitável: 600Ω ou maior – balanceada ou desbalanceada).
  • NÍVEL DE SAÍDA: Ajustável entre -11 dBu a +18 dBu para 100% de modulação de pico @ carga de 600Ω ou maior.
  • RELAÇÃO SINAL x RUÍDO: ≥ 100 dB sem ponderamento (Modo Bypass, 30 Hz – 15 kHz, referenciado a 100% de modulação).
  • CROSSTALK: ≤ -85 dB, 30 Hz – 15 kHz.
    • DISTORÇÃO HARMÔNICA: ≤ 0.04% THD (Modo Bypass, 30 Hz – 15 kHz)
  • CONECTORES: Tipo XLR macho com supressão de EMI.
  • CONVERSOR D/A: PCM 1796 – Burr Brown: 24 bits / 96KHz / 256x oversampled com filtro de RFI.

5. SAÍDA DE ÁUDIO DIGITAL (MONITOR)

Mesmas características da saída de áudio analógica salvo algumas diferenças específicas deste formato de sinal:

  • IMPEDÂNCIA: 110Ω balanceado e isolado através de transformador.
  • NÍVEL DE SAÍDA: Ajustável entre -20 dBFS a 0 dBFS para 100% de modulação de pico.
  • RELAÇÃO SINAL x RUÍDO: ≥ 120 dB sem ponderamento (Modo Bypass, 30 Hz – 15 kHz, referenciado a 100% de modulação).
  • CROSSTALK: ≤ -120 dB, 30 Hz – 15 kHz (Modo Stereo)
  • DISTORÇÃO HARMÔNICA: ≤ 0.01% THD (Modo Bypass, 30 Hz – 15 kHz)
  • RESOLUÇÃO E TAXA DE AMOSTRAGEM: 24 Bits / 96 KHz
  • CONECTORES: Tipo XLR macho com supressão de EMI.

6. SAÍDA DE ÀUDIO ANALÓGICA (TX)

Duas saídas com níveis controlados individualmente através de software.

  • Saída MPX Balanceada – Eletronicamente balanceada com terra flutuante e buferizada para cargas mínimas de 8Ω, pode ser configurada para prover o sinal piloto de 19KHz.
  • Saída MPX Desbalanceada – Eletronicamente “buferizada” para suportar cargas com mínimo de 8Ω.
  • IMPEDÂNCIA DA FONTE: 20Ω para a saída balanceada / 10Ω para a saída desbalanceada.
  • IMPEDÂNCIA DA CARGA: ≥ 8Ω
  • NÍVEL MÁXIMO DE SAÍDA: +18 dBu (17.5 Vpp) com resolução de 0.5 dB para impedância mínima 600Ω.
  • NÍVEL MÍNIMO DE SAÍDA: -12 dBu (0.69 Vpp) com resolução de 0.5 dB para impedância mínima 600Ω.
  • NÍVEL DE PILOTO: Ajustável de 5% a 15% via software referente a 100% de modulação.
  • ESTABILIDADE DO PILOTO: 19 kHz, ± 0.5 Hz (10 to 40 °C)
  • CONVERSOR D/A: PCM 1796 – Burr Brown: 24 bits / 192KHz / 128x oversampled.
  • RELAÇÃO SINAL RUÍDO (S/N): ≥ 85 dB sem ponderamento (Modo Bypass, com de-ênfase de 75us, 20 Hz – 15 kHz, referenciado a 100% de modulação).
  • SEPARAÇÃO DE ESTÉREO: ≥ 60 dB, 50 Hz – 15 kHz para 100% modulação = +4dBu de nível de pico de saída (3.5Vpp).
  • CROSSTALK LINEAR: ≤ -80 dB, medido do main channel (canal principal) em relação ao sub-channel (canal modulado em 38KHz) ou vice-versa.(Referenciado a 100% de modulação)
  • CROSSTALK NÃO LINEAR: ≤ -80 dB, medido do main channel (canal principal) em relação ao sub-channel (canal modulado em 38KHz) ou vice-versa. (Referenciado a 100% de modulação)
  • DISTORÇÃO HARMÔNICA: ≤ 0.02% THD (Modo Bypass, com de-ênfase de 75us, 20 Hz – 15 kHz, referenciado a 100% de modulação, sem ponderamento)
  • SUPRESSÃO DE 38 KHZ: ≥ 70 dB (referenciado a 100% de modulação).
  • SUPRESSÃO DE 76 KHZ E BANDAS LATERAIS: ≥ 80 dB (referenciado a 100% de modulação).
  • PROTEÇÃO DE PILOTO: ≥ 60 dB relativo a 9% de injeção de piloto, ± 250Hz
  • PROTEÇÃO DE CANAL SECUNDÁRIO (60 – 100 KHz): ≥ 70 dB referenciado a 100% de modulação.
  • PROTEÇÃO DE 57 kHz (RDS/RBDS): ≥ 50 dB realativo a 4% de injeção de sinal secundário, ±2.0 kHz
  • CONECTORES:
  • Saída Balanceada: Tipo BNC fêmea com supressão de EMI com sinal positivo e negativo. Terra isolado do chassi.
  • Saída Desbalanceada: Tipo BNC fêmea com supressão de EMI com sinal positivo e terra. Terra do conector comum ao chassi.

SOFTWARE

Fornecido juntamente com o produto, pode ser instalados em Windows XP, Vista e Win 7;

  • Pemite acesso total a todos os controles dos parâmetros de processamento do áudio bem como a criação de novos presets;
  • Proteção do equipamento por senha;
  • Por uma conexão USB ou via Ethernet (Cabo de rede), com o software habilitado, você poderá acessar os vários blocos do equipamento;
  • O software é extremamente intuitivo e fácil de ser utilizado e representa, graficamente, o diagrama em blocos de funcionamento do produto, facilitando o entendimento de cada ajuste aplicado.
