PUNCH S
Punch S Processador de Áudio Digital FM 5 Bandas com DSP profissional, AGC inteligente, MPX AES e suporte AOIP opcional.
- Description
- Características
- Downloads
- Garantia
Description
Processamento digital de alta performance para emissoras FM
O Punch S é um processador de áudio digital profissional desenvolvido para aplicações ON AIR em emissoras de rádio FM e ambientes de estúdio. Seu sistema DSP de alto desempenho proporciona processamento preciso do áudio, garantindo maior loudness, definição sonora e estabilidade operacional durante transmissões contínuas.
O equipamento combina processamento multibanda, controle avançado de dinâmica e recursos de expansão tecnológica em um gabinete compacto padrão rack 19” com apenas 1UR de altura. Dessa forma, o Punch S atende emissoras que buscam qualidade profissional aliada a excelente custo-benefício.
Áudio mais limpo, potente e definido
O Punch S conta com AGC inteligente de entrada e cinco bandas independentes de processamento. Além disso, utiliza algoritmos sofisticados de mascaramento de distorções, permitindo um áudio mais limpo, claro e com elevada presença sonora no ar.
O sistema possui limitadores alinhados por tempo, crossover ajustável e controle individual de parâmetros como ataque, retenção e decaimento. Com isso, o operador consegue personalizar o comportamento do processamento de acordo com o perfil da emissora.
Os conversores Delta Sigma de 24 bits com superamostragem de 128x oferecem maior fidelidade no tratamento do sinal, enquanto a baixa distorção harmônica mantém alta qualidade sonora em diferentes condições de operação.
Conectividade e expansão tecnológica
O equipamento possui entradas e saídas analógicas, saídas compostas MPX e saída MPX digital AES com resolução de 24 bits / 192 kHz, compatível com moduladores e excitadores RF modernos.
Além disso, o Punch S oferece comunicação via Ethernet, GPIO, USB e suporte SNMP, facilitando integração com ambientes broadcast profissionais e monitoramento remoto.
O modelo também permite expansão através de cartões opcionais para Stream e AoIP. Dessa maneira, o equipamento pode transmitir áudio processado diretamente para internet sem necessidade de computador dedicado, além de permitir integração futura com protocolos IP amplamente utilizados em estúdios digitais.
Controle intuitivo e construção profissional

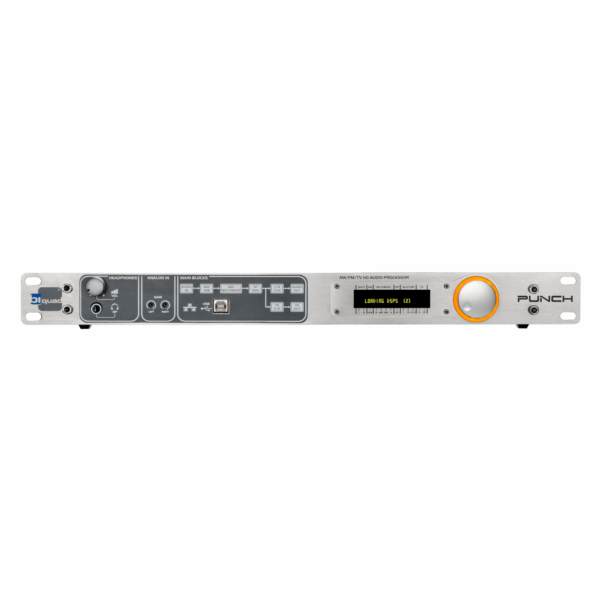

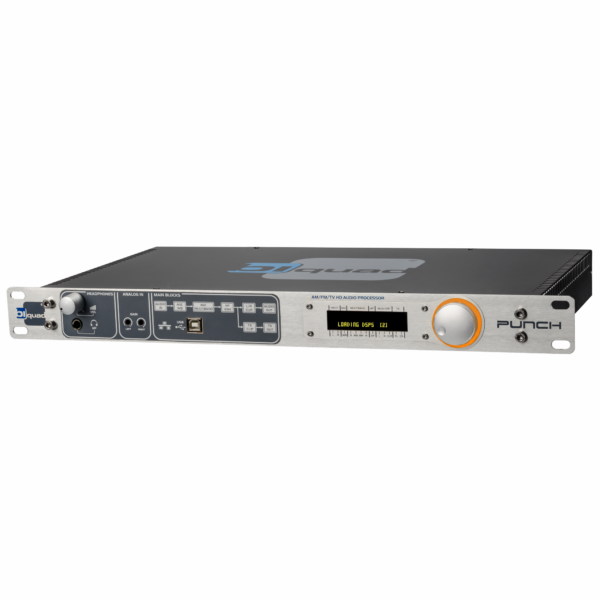

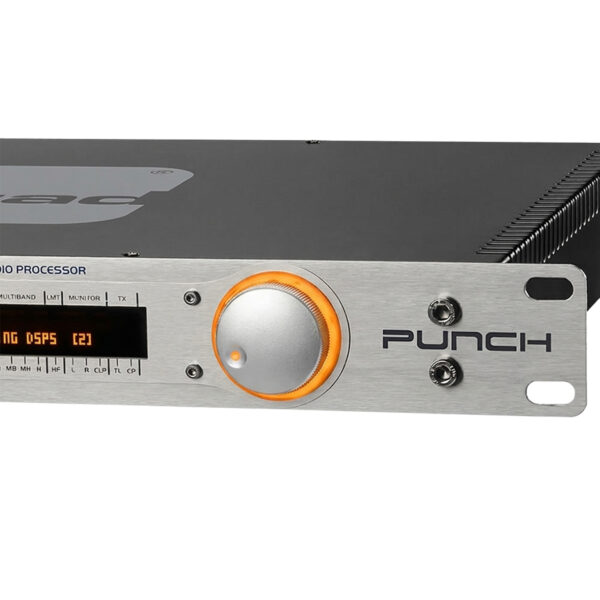

O painel frontal possui display OLED de alto contraste e encoder dedicado para navegação rápida entre menus e parâmetros. O equipamento acompanha software de controle para PC, permitindo gerenciamento intuitivo e acesso completo às configurações do processamento.
Seu gabinete em aço inoxidável escovado oferece maior durabilidade e acabamento profissional para ambientes broadcast.
O Punch S foi desenvolvido para emissoras FM que necessitam de processamento digital profissional, controle preciso de áudio e possibilidade de expansão tecnológica para ambientes modernos de transmissão e áudio sobre IP.
Processamento de Áudio
- Processamento FM digital DSP
- AGC inteligente de entrada
- 05 bandas independentes de processamento
- Gerador estéreo composto
- Limitadores multibanda alinhados por tempo
- Crossover de banda média ajustável
- Controle individual de ataque, retenção e decaimento
- Limitador de banda larga antecipado
- Pré-ênfase configurável
- Larguras de banda selecionáveis
Áudio e Conversão
- Conversores Delta Sigma 24 bits
- Superamostragem 128x
- Filtro anti-aliasing de fase linear
- THD inferior a 0,2%
- Relação sinal/ruído superior a 95 dB
- Separação estéreo superior a 70 dB
- Resposta de frequência de 20 Hz a 15 kHz
- Curvas selecionáveis de 50 μs e 75 μs
- Nível piloto variável de 19 kHz
- Saída de sincronização de 19 kHz

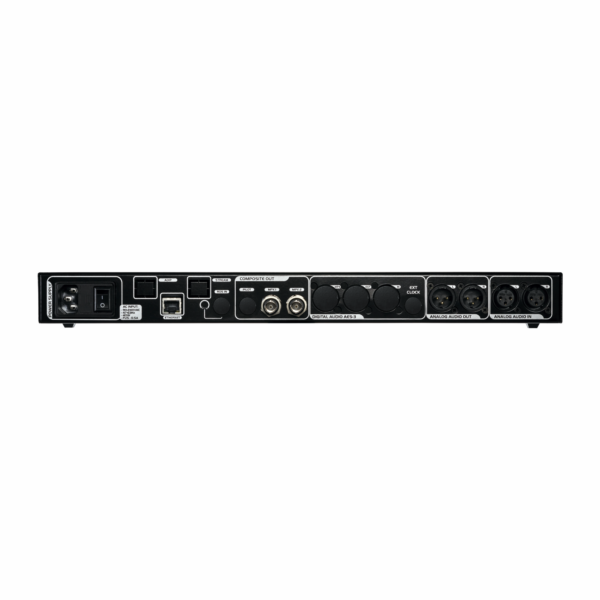

Entradas e Saídas
- Entradas analógicas balanceadas
- Saídas analógicas balanceadas
- Estéreo esquerdo e direito em XLR-3
- Saídas compostas duplas MPX
- Entrada balanceada eletrônica 10kΩ
- Impedância de saída 20Ω
- Saída MPX digital AES 24 bits / 192 kHz
- Ajuste individual de polaridade e balanço
- Todas as saídas ativas simultaneamente
Conectividade
- Ethernet 10/100 BaseTX
- GPIO
- 02 portas USB
- Controle remoto via rede
- Suporte SNMP
- Comunicação direta com PC
- Áudio e controle sobre IP
Recursos Opcionais
- Slot para placa Stream
- Transmissão de áudio sem PC dedicado
- Expansão AoIP opcional
- Compatível com ambientes IP broadcast
Construção e Alimentação
- Gabinete rack padrão 19”
- Altura 1UR
- Estrutura em aço inoxidável escovado
- Display OLED de alto contraste
- Encoder frontal para navegação
- Alimentação Full Range 90 a 240V
- Frequência operacional de 47 a 63 Hz
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
