ALO 3

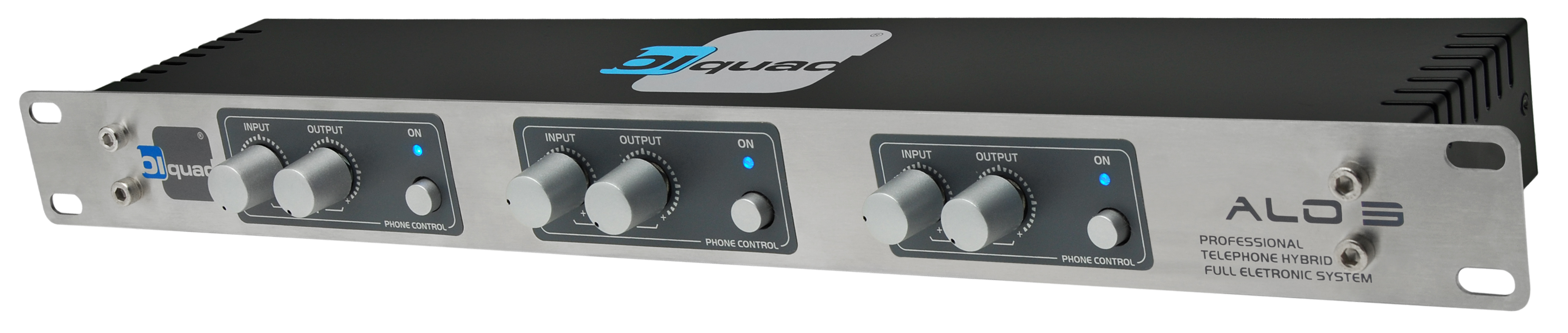

Interface telefônica híbrida de três linhas, em gabinete padrão rack, para uso em estúdios de rádio e televisão.

REF: 2070 Categoria:
  • Descrição
  • Características
  • Downloads
  • Garantia
  • Avaliações (0)

Descrição

INTERFACE TELEFÔNICA FÍSICA, 3 LINHAS, ANALÓGICA, PASSIVA

Circuito similar a todos os demais modelos ALO e não necessita de alimentação da rede elétrica, facilitando ainda mais seu uso.
Permite a conexão de até três ouvintes simultaneamente

Possui filtros RFI em sua entrada de linha telefônica e nas entradas e saídas de áudio, evitando interferências eletromagnéticas.
Apresenta uma proteção contra descargas elétricas provenientes das linhas telefônicas, o que protege o equipamento.
Funciona em linhas telefônicas convencionais ou em ramais PABX com variações entre 20 e 50V, com corrente mínima de 20mA.

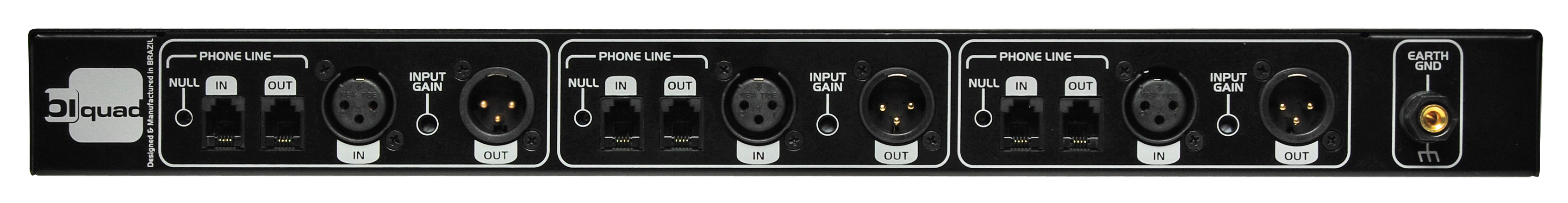

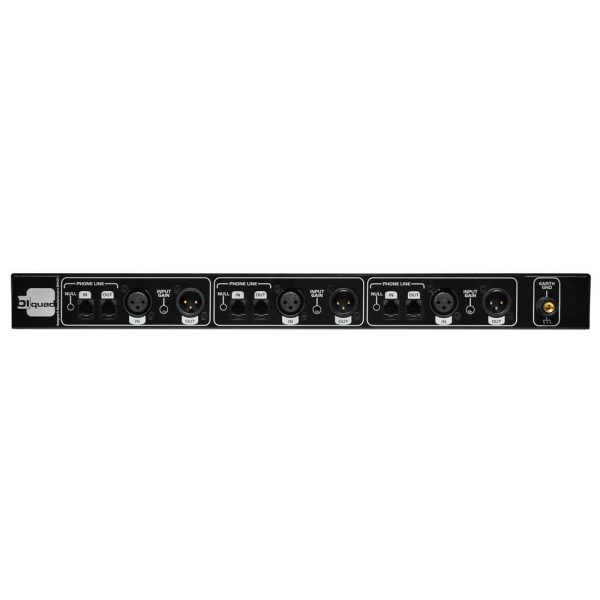

Entradas e saídas de áudio balanceadas com conectores XLR, isoladas por transformadores, garantem alta qualidade e imunidade a ruídos, proporcionando um áudio limpo e claro.
Possui controle de ganho de entrada de áudio no painel traseiro.
Permite a conexão de até três ouvintes simultaneamente.
Com circuitos de híbridos completamente independentes para cada ouvinte, permitindo conferencia entre eles através do mix-minus da console de áudio.

O circuito de híbrida (transformação de 2 em 4 fios) é totalmente eletrônico e ativo, possuindo um ajuste para cancelamento de eco que proporciona uma isolação em torno de 50dB @ 1KHz.

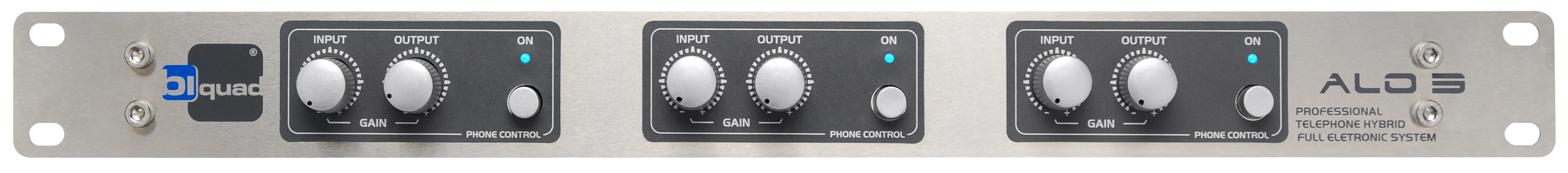

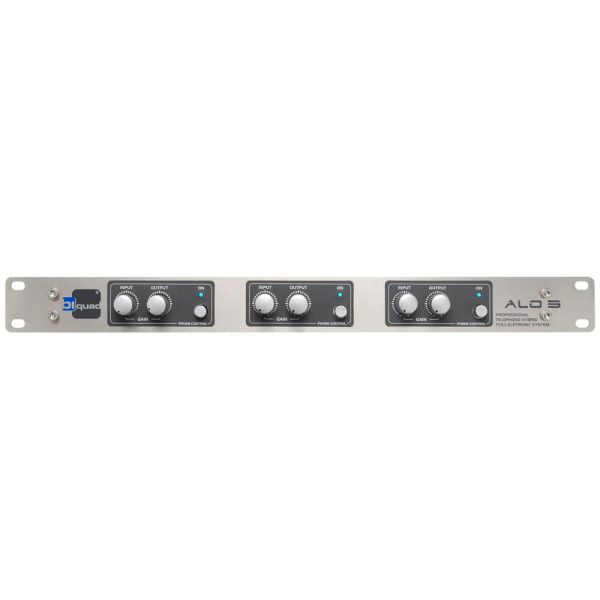

No painel frontal, o equipamento apresenta uma chave ON/OFF que atende a chamada telefônica, um led indicador de chamada, que fica ativo quando o
equipamento esta em funcionamento, um controle de volume de retorno ao ouvinte e ainda um controle de volume de saída de áudio para a console de mixagem.
Muito versátil, a ALO 3 é o equipamento ideal para ser usado em estúdios de transmissão e gravação, afim de extrair e inserir áudio com qualidade na linha telefônica convencional POTS.

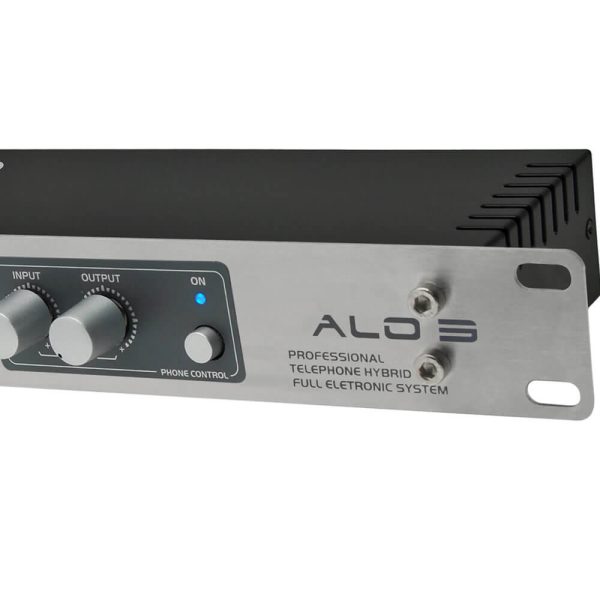

Seu gabinete possui um acabamento em alto padrão, com painel em aço inox escovado.

NCM: 8517.18.99

Dimensões (Padrão rack – LxAxP):
– 482,0 mm x 44,5 mm x 120 mm;
– 19” x 1,75” x 4,7” pol.;

Peso:
– 1,30 Kg sem embalagem;
– 1,80 Kg com embalagem.

Cubagem:
– 0,017577m³

Entrada

  • Tipo: Entrada de linha telefônica padrão;
  • Conector: RJ-11 (6p4) fêmea;
  • Impedância característica: 600Ω;
  • Funciona com tensões entre 20 e 50 V de alimentação da central (aceita PABX).
  • Para um perfeito funcionamento do equipamento é desejável que a central forneça 50mA de corrente.
  • ** A mínima corrente de trabalho é 20mA.

Saída

  • Tipo: Saída de linha telefônica para ligação de um aparelho telefônico convencional;
  • Conector: RJ-11 (6p4) fêmea;
  • Impedância característica: 600 Ω;
  • Saída comutada mecanicamente, quando o equipamento esta inoperante a saída telefônica é uma extensão da entrada. Quando o equipamento entra em operação esta saída é desativada.

Entrada de Áudio (Retorno ao Ouvinte)

  • Tipo mono balanceada, isolada magneticamente por transformador de alta qualidade;
  • Impedância: > 10 kΩ;
  • Conector: XLR Fêmea;
  • Controle de Ganho: o ajuste de ganho no painel traseiro permite sinais de entrada de -10 a +4dBu.
  •  Além do ajuste de ganho de trabalho, o equipamento disponibiliza no painel frontal o ajuste de volume para o ouvinte, que pode ser ajustado de -∞ a 0dB em relação
    ao nível de entrada de áudio.

Saída de Áudio

  • Tipo mono balanceada, isolada magneticamente por transformador de alta qualidade;
  • Impedância: < 150Ω;
  • Conector: XLR Macho;
  • Controle de Ganho: -∞ a 0dB. O nível nominal de saída é 0dBu, mas depende da qualidade da ligação telefônica.

Circuito de Híbrida

  • Tipo: Totalmente eletrônica sem o uso de transformadores. A transformação de 2 para 4 fios é feita por um circuito integrado específico para esta finalidade;
  • Cancelamento de eco: ajustável no painel traseiro depende das características elétricas da linha telefônica.
  • Proteção contra descargas atmosféricas que evita a queima do equipamento.

* Em laboratório o cancelamento atingido foi de 56 dB @ 1kHz;

** Para um perfeito funcionamento da proteção, é essencial um bom aterramento elétrico do produto.

Alimentação

  • Se a linha telefônica, por algum motivo, estiver fora dos padrões determinados pela Anatel, o funcionamento do equipamento ficará comprometido.

Dimensões

  • Padrão rack (L x A x P): 482,0 mm x 44,5 mm x 120 mm;
  • 19” x 1,75” x 4,7” pol.;
  • Peso: 1,4 Kg s/ embalagem;
  • 2,4 Kg c/ embalagem.
