ALO 1

Interface telefônica híbrida de uma linha, em gabinete padrão rack, para uso em estúdios de rádio e televisão.

REF: 2069 Categoria:
  • Descrição
  • Características
  • Downloads
  • Garantia
  • Avaliações (2)

Descrição

INTERFACE TELEFÔNICA FÍSICA, 1 LINHA, ANALÓGICA, PASSIVA

Circuito similar a todos os demais modelos ALO e não necessita de alimentação da rede elétrica, facilitando ainda mais seu uso.

Possui filtros RFI em sua entrada de linha telefônica e nas entradas e saídas de áudio, evitando interferências eletromagnéticas.
Apresenta uma proteção contra descargas elétricas provenientes das linhas telefônicas, o que protege o equipamento.
Funciona em linhas telefônicas convencionais ou em ramais PABX com variações entre 20 e 50V, com corrente mínima de 20mA.
Entradas e saídas de áudio balanceadas com conectores XLR, isoladas por transformadores, garantem alta qualidade e imunidade a ruídos, proporcionando um áudio limpo e claro.

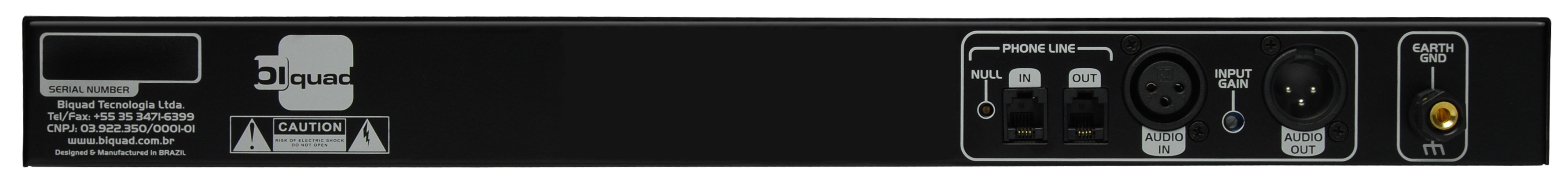

Possui controle de ganho de entrada de áudio no painel traseiro.

O circuito de híbrida (transformação de 2 em 4 fios) é totalmente eletrônico e ativo, possuindo um ajuste para cancelamento de eco que proporciona uma isolação em torno de 50dB @ 1KHz.

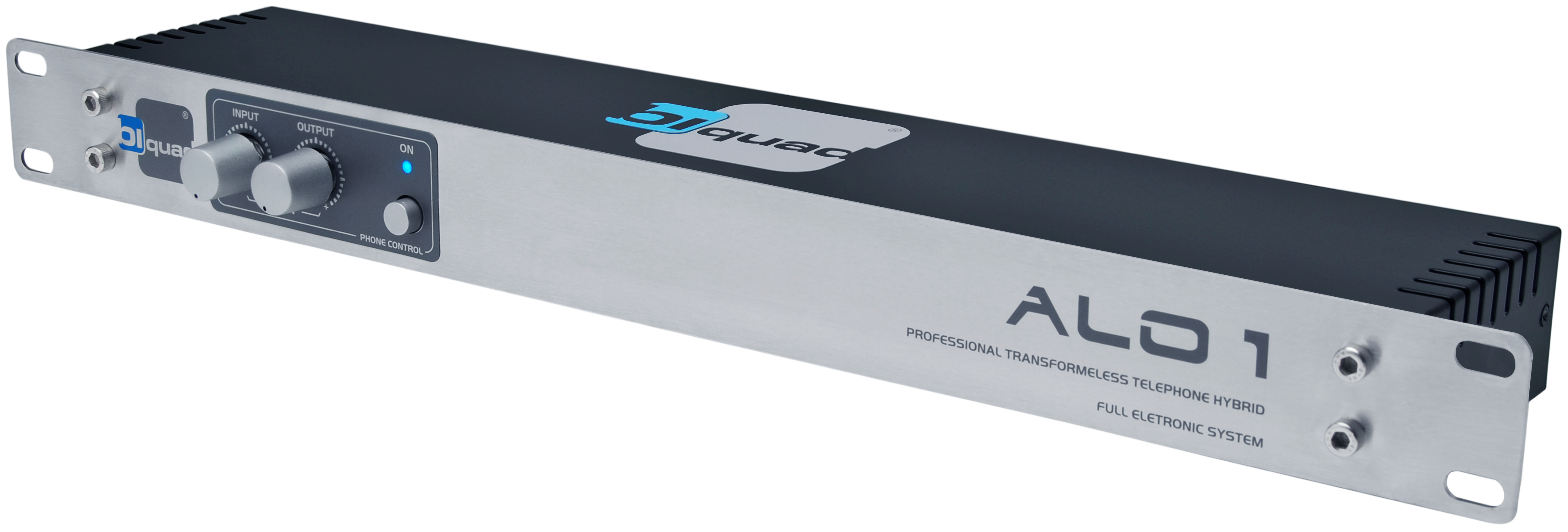

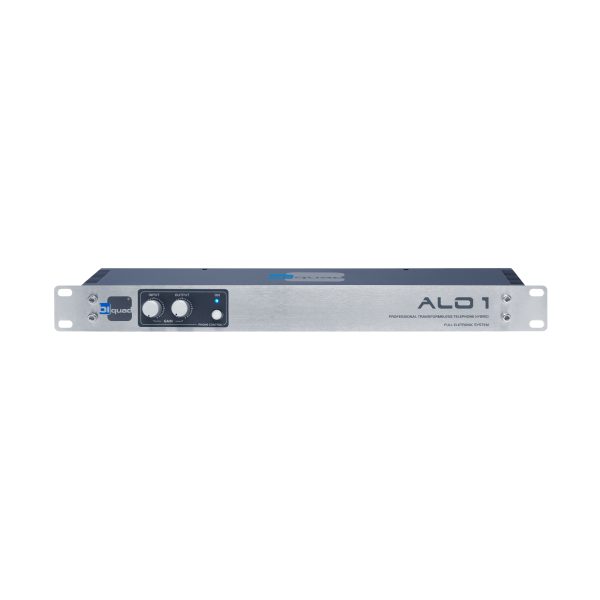

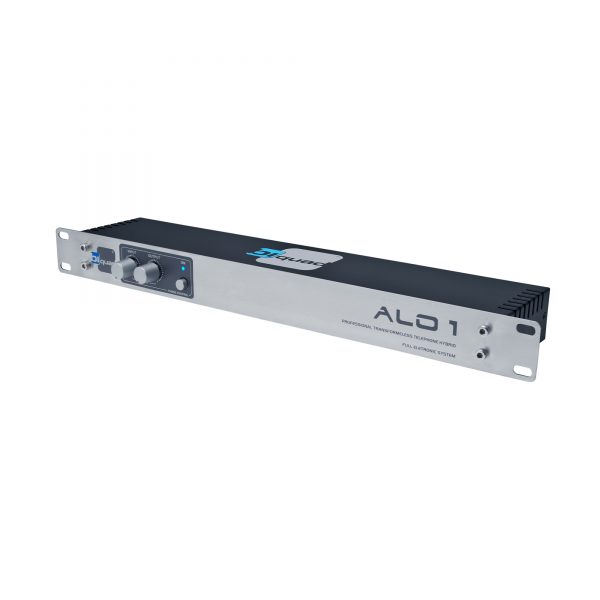

No painel frontal, o equipamento apresenta uma chave ON/OFF que atende a chamada telefônica, um led indicador de chamada, que fica ativo quando o
equipamento esta em funcionamento, um controle de volume de retorno ao ouvinte e ainda um controle de volume de saída de áudio para a console de mixagem.
Muito versátil, a ALO 1 é o equipamento ideal para ser usado em estúdios de transmissão e gravação, afim de extrair e inserir áudio com qualidade na linha telefônica convencional POTS.
Seu gabinete possui um acabamento em alto padrão, com painel em aço inox escovado.

NCM: 8517.18.99

Dimensões (Padrão rack – LxAxP):
– 482,0 mm x 44,5 mm x 120 mm;
– 19” x 1,75” x 4,7” pol.;

Peso:
– 1,12 Kg sem embalagem;
– 1,60 Kg com embalagem.

Cubagem:
– 0,017577m³

SISTEMA

  • DELAY: O tempo de atraso máximo do sinal nas saídas analógicas e digitais em relação ao sinal de entrada é menor que 6ms.
  • PROCESSAMENTO DIGITAL: DSP: Analog Devices – ADSP Blackfin BF532 / Clock: 400MHz / MMAC: 800 / 32 Bits – 4 cartões de DSP em sua placa mãe
  • CPU: Processador: NXP- ARM-7 / LPC2387 / Clock: 72MHz / Memória: 64KB de SRAM + 512 KB Flash 32 Bits
  • MEMÓRIA DE ARMAZENAMENTO: Tipo Flash com capacidade de 4Mbits
  • DISPLAY: Tipo gráfico, monocromático, com fundo azul e escrito em branco e função touch screen. Resolução: 128 x 64 pixels. Tamanho: 3”
  • RESPOSTA EM FREQUÊNCIA: 1Hz a 40KHz @ 0.1 dB (Processamento em modo Bypass – Preset: Proof of Perfomance)
  • RUÍDO: 100dB nas entradas e saídas analógicas / 120dB nas entradas e saídas digitais.
  • DISTORÇÃO HARMÔNICA DO SISTEMA:
  • <0.01% @ 20Hz – 1KHz – Referenciado a 100% de modulação;
  • <0.04% @ 1KHz – 15KHz – Referenciado a 100% de modulação;
  • <0.02% – SMPTE IM – Distorção de intermodulação.
  • INTERFACE REMOTA COM O COMPUTADOR: Sistema operacional Microsoft Windows 2000 (SP3 or maior), Windows XP, Windows Vista ou Windows 7.
  • CONFIGURAÇÃO: Protocolo TCP/IP conectado diretamente por cabo USB ou através de uma conexão Ethernet.
  • CONEXÃO USB: Conexão com o PC através de uma porta USB 2.0 / 480Mbps, conector tipo B fêmea.
  • CONEXÃO ETHERNET: Conector RJ-45 fêmea, 10-100Mbps, usando cabo CAT5 ou compatível. Velocidade nativa de 100Mbps. Utilizado para conexão remota ao PC atraves de uma porta de acesso de um switcher de rede.

ENTRADA DE ÁUDIO ANALÓGICA L/R

  • CONFIGURAÇÃO: Possibilidade de configuração: Estéreo / Mono pelo canal esquerdo / Mono pelo canal direito / Mono pela soma de ambos os canais.
  • FILTRO: Filtro passa-altas selecionável (OFF/30/40/50/60 Hz) e filtro passa-baixas selecionável (16/25 KHz)
  • IMPEDÂNCIA: >10 kΩ
  • CONECTORES: Tipo XLR fêmea com supressão de EMI.
  • NÍVEL DE ENTRADA NOMINAL: Ajustável via software -10 a +20 dBu.
  • CONVERSOR A/D: AD1871 – 24 bits / 96KHz / 256x oversampled com filtro de RFI.

ENTRADA DE ÁUDIO DIGITAL PADRÃO AES-3

Mesmas características da entrada de áudio analógica salvo algumas diferenças específicas deste formato de sinal:

  • IMPEDÂNCIA: 110Ω balanceado e isolado através de transformador.
  • TAXA DE AMOSTRAGEM: 32, 44.1, 48, 88.1 e 96 kHz selecionadas automaticamente.
  • CONECTORES: Tipo XLR fêmea com supressão de EMI.
  • NÍVEL DE ENTRADA NOMINAL: Ajustável via software -18 dBFS a 0 dBFS
  • NÍVEL MÁXIMO DE ENTRADA: 0 Dbfs

SAÍDA DE ÁUDIO ANALÓGICA (MONITOR)

  • CONFIGURAÇÃO: Possibilidade de configuração: Estéreo / Mono pelo canal esquerdo / Mono pelo canal direito / Mono pela soma de ambos os canais.
  • MODOS DE OPERAÇÃO: Modo processado com pré-ênfase / Modo processado com pré-ênfase e dê-ênfase para maior controle dos picos de alta frequência / Modo processado sem aplicação de pré-ênfase – Flat / Modo bypass – a saída é ligada diretamente ao sinal de entrada.
  • FILTRO: Filtro (FIR) passa-baixas com frequência de corte selecionável (16/25 KHz).
  • IMPEDÂNCIA: Impedância de fonte – 50 Ω, eletronicamente balanceada com servo controle. (Impedância de carga mínima aceitável: 600Ω ou maior – balanceada ou desbalanceada).
  • NÍVEL DE SAÍDA: Ajustável entre -11 dBu a +18 dBu para 100% de modulação de pico @ carga de 600Ω ou maior.
  • RELAÇÃO SINAL x RUÍDO: ≥ 100 dB sem ponderamento (Modo Bypass, 30 Hz – 15 kHz, referenciado a 100% de modulação).
  • CROSSTALK: ≤ -85 dB, 30 Hz – 15 kHz.
  • DISTORÇÃO HARMÔNICA: ≤ 0.04% THD (Modo Bypass, 30 Hz – 15 kHz)
  • CONECTORES: Tipo XLR macho com supressão de EMI.
  • CONVERSOR D/A: PCM 1796 – Burr Brown: 24 bits / 96KHz / 256x oversampled com filtro de RFI.

SAÍDA DE ÁUDIO DIGITAL (MONITOR)

Mesmas características da saída de áudio analógica salvo algumas diferenças específicas deste formato de sinal:

  • IMPEDÂNCIA: 110Ω balanceado e isolado através de transformador.
  • NÍVEL DE SAÍDA: Ajustável entre -20 dBFS a 0 dBFS para 100% de modulação de pico.
  • RELAÇÃO SINAL x RUÍDO: ≥ 120 dB sem ponderamento (Modo Bypass, 30 Hz – 15 kHz, referenciado a 100% de modulação).
  • CROSSTALK: ≤ -120 dB, 30 Hz – 15 kHz (Modo Stereo)
  • DISTORÇÃO HARMÔNICA: ≤ 0.01% THD (Modo Bypass, 30 Hz – 15 kHz)
  • RESOLUÇÃO E TAXA DE AMOSTRAGEM: 24 Bits / 96 KHz
  • CONECTORES: Tipo XLR macho com supressão de EMI.

SAÍDA DE ÁUDIO ANALÓGICA (TX)

Duas saídas com níveis controlados individualmente através de software.

  • Saída MPX Balanceada – Eletronicamente balanceada com terra flutuante e buferizada para cargas mínimas de 8Ω, pode ser configurada para prover o sinal piloto de 19KHz.
  • Saída MPX Desbalanceada – Eletronicamente “buferizada” para suportar cargas com mínimo de 8Ω.
  • IMPEDÂNCIA DA FONTE: 20Ω para a saída balanceada / 10Ω para a saída desbalanceada.
  • IMPEDÂNCIA DA CARGA: ≥ 8Ω
  • NÍVEL MÁXIMO DE SAÍDA: +18 dBu (17.5 Vpp) com resolução de 0.5 dB para impedância mínima 600Ω.
  • NÍVEL MÍNIMO DE SAÍDA: -12 dBu (0.69 Vpp) com resolução de 0.5 dB para impedância mínima 600Ω.
  • NÍVEL DE PILOTO: Ajustável de 5% a 15% via software referente a 100% de modulação.
  • ESTABILIDADE DO PILOTO: 19 kHz, ± 0.5 Hz (10 to 40 °C)
  • CONVERSOR D/A: PCM 1796 – Burr Brown: 24 bits / 192KHz / 128x oversampled.
  • RELAÇÃO SINAL RUÍDO (S/N): ≥ 85 dB sem ponderamento (Modo Bypass, com de-ênfase de 75us, 20 Hz – 15 kHz, referenciado a 100% de modulação).
  • SEPARAÇÃO DE ESTÉREO: ≥ 60 dB, 50 Hz – 15 kHz para 100% modulação = +4dBu de nível de pico de saída (3.5Vpp).
  • CROSSTALK LINEAR: ≤ -80 dB, medido do main channel (canal principal) em relação ao sub-channel (canal modulado em 38KHz) ou vice-versa.(Referenciado a 100% de modulação)
  • CROSSTALK NÃO LINEAR: ≤ -80 dB, medido do main channel (canal principal) em relação ao sub-channel (canal modulado em 38KHz) ou vice-versa. (Referenciado a 100% de modulação)
  • DISTORÇÃO HARMÔNICA: ≤ 0.02% THD (Modo Bypass, com de-ênfase de 75us, 20 Hz – 15 kHz, referenciado a 100% de modulação, sem ponderamento)
  • SUPRESSÃO DE 38 KHZ: ≥ 70 dB (referenciado a 100% de modulação).
  • SUPRESSÃO DE 76 KHZ E BANDAS LATERAIS: ≥ 80 dB (referenciado a 100% de modulação).
  • PROTEÇÃO DE PILOTO: ≥ 60 dB relativo a 9% de injeção de piloto, ± 250Hz
  • PROTEÇÃO DE CANAL SECUNDÁRIO (60 – 100 KHz): ≥ 70 dB referenciado a 100% de modulação.
  • PROTEÇÃO DE 57 kHz (RDS/RBDS): ≥ 50 dB realativo a 4% de injeção de sinal secundário, ±2.0 kHz
  • CONECTORES:
  • Saída Balanceada: Tipo BNC fêmea com supressão de EMI com sinal positivo e negativo. Terra isolado do chassi.
  • Saída Desbalanceada: Tipo BNC fêmea com supressão de EMI com sinal positivo e terra. Terra do conector comum ao chassi.
MANUAL
DATASHEET
IMAGENS COM DEFINIÇÃO

TERMO DE GARANTIA

Prezado cliente,

Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:



I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.

 Sobre o prazo:

A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.

Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.



Sobre as condições de garantia:

Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.

Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.



II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA

Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.

Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.

Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.

Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.

Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.

A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.

Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.

Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.

Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.



III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO

O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.



IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA

Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.



V. GARANTIA PÓS-REPARO

Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.



VI. EXCLUSÃO DA GARANTIA

Não estará coberto pela garantia:

  1. Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
  2. O selo de garantia do produto for removido ou alterado.
  3. Armazenamento incorreto do produto.
  4. Manuseio inadequado do produto.
  5. Instalação e/ou utilização sem observância do Manual de Instruções.
  6. Manutenção feita por terceiros.
  7. Danos por descargas atmosféricas ou sobrecargas elétricas.
  8. For objeto de furto ou roubo.
  9. Nota fiscal adulterada, rasurada.
  10. O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
  11. Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
  12. Falhas humanas para ligar o equipamento.
  13. Danos causados por fenômenos da natureza.



VII. VIGÊNCIA

 Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
