MPX 2
MPX2 é um comutador automático de sinal MPX que monitora duas fontes e realiza a transferência para a entrada reserva em caso de falha.
- Description
- Características
- Downloads
- Garantia
Description

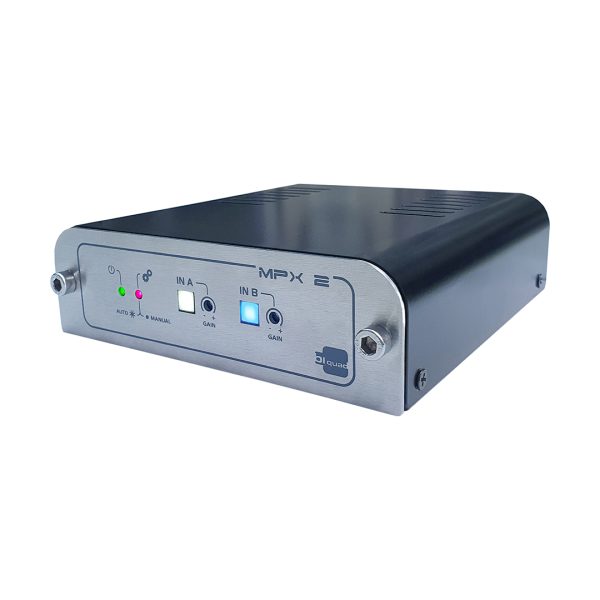

O MPX2 é um comutador automático de sinal MPX desenvolvido para aplicações profissionais em emissoras de rádio FM. Sua principal função é garantir a continuidade do sinal de transmissão ao monitorar constantemente uma fonte principal e realizar a comutação automática para uma fonte secundária quando uma falha é identificada.
Em uma estrutura convencional, uma falha na fonte de sinal MPX pode interromper a transmissão. Por isso, o MPX2 permite trabalhar com duas fontes independentes, proporcionando uma arquitetura de redundância para sistemas de transmissão.
Duas entradas para operação redundante
O equipamento possui duas entradas de sinal:
- IN A: entrada principal;
- IN B: entrada secundária ou reserva.
A entrada IN A permanece sendo monitorada continuamente pelo equipamento. Quando o nível do sinal principal apresenta uma condição de falha, o MPX2 realiza automaticamente a transferência para a entrada IN B.
Dessa forma, a fonte secundária assume o fornecimento do sinal sem a necessidade de uma intervenção manual imediata do operador.
Duas saídas independentes e redundantes
O MPX2 possui duas saídas, identificadas como OUT A e OUT B. Ambas fornecem o mesmo sinal selecionado pelo sistema de comutação.
Essa configuração permite conectar cada saída a um transmissor diferente. Por exemplo, a OUT A pode ser direcionada ao transmissor principal, enquanto a OUT B pode ser conectada ao transmissor reserva.
Consequentemente, quando ocorre uma falha na fonte principal IN A, o MPX2 seleciona automaticamente a fonte secundária IN B e distribui esse sinal para as duas saídas.
Preservação do sinal MPX
O sinal MPX (Multiplex) utilizado em sistemas de FM reúne diferentes componentes necessários para a transmissão estereofônica e de dados. Entre eles estão o áudio L+R, o áudio L-R, o piloto estéreo de 19 kHz e o sinal RDS (Radio Data System).
Por esse motivo, a integridade do sinal MPX é fundamental para preservar as informações presentes na banda base da transmissão.
O MPX2 foi desenvolvido com componentes eletrônicos de alta qualidade e uma arquitetura voltada à precisão da comutação. Assim, o equipamento proporciona uma solução adequada para sistemas que exigem confiabilidade na distribuição do sinal MPX.
Monitoramento contínuo do sinal
O funcionamento automático do MPX2 depende do monitoramento do nível da entrada principal. Enquanto a IN A estiver dentro das condições estabelecidas para operação, ela permanece selecionada.
Caso seja detectada uma falha no sinal principal, o equipamento realiza a mudança para a entrada reserva. Dessa maneira, o sistema reduz a dependência de uma única fonte de sinal e aumenta a disponibilidade da cadeia de transmissão.
Além disso, a utilização de duas fontes permite estruturar sistemas com maior nível de redundância entre equipamentos de processamento, codificação estéreo ou outras etapas da cadeia de áudio FM.
Aplicação em sistemas de transmissão
O MPX2 é indicado para emissoras que utilizam arquiteturas com transmissor principal e transmissor reserva, especialmente quando a continuidade do sinal é um requisito operacional.
Sua configuração pode ser aplicada em sistemas nos quais duas fontes MPX estejam disponíveis e precisem ser distribuídas para dois caminhos de transmissão.
Assim, o MPX2 atua como um elemento de segurança entre as fontes de sinal e os transmissores, realizando a seleção automática da fonte disponível.
O MPX2 oferece uma solução dedicada à redundância e comutação automática de sinais MPX em sistemas FM. Com duas entradas monitoradas, duas saídas equivalentes e transferência automática em caso de falha da fonte principal, o equipamento contribui para uma arquitetura de transmissão mais segura.
Para aplicações com transmissor principal e reserva, o MPX2 permite distribuir a fonte selecionada para ambos os caminhos, mantendo a estrutura preparada para uma eventual falha do sinal principal.
Para obter informações sobre instalação, configuração e integração do MPX2 ao sistema de transmissão da sua emissora, consulte a equipe técnica da Biquad.

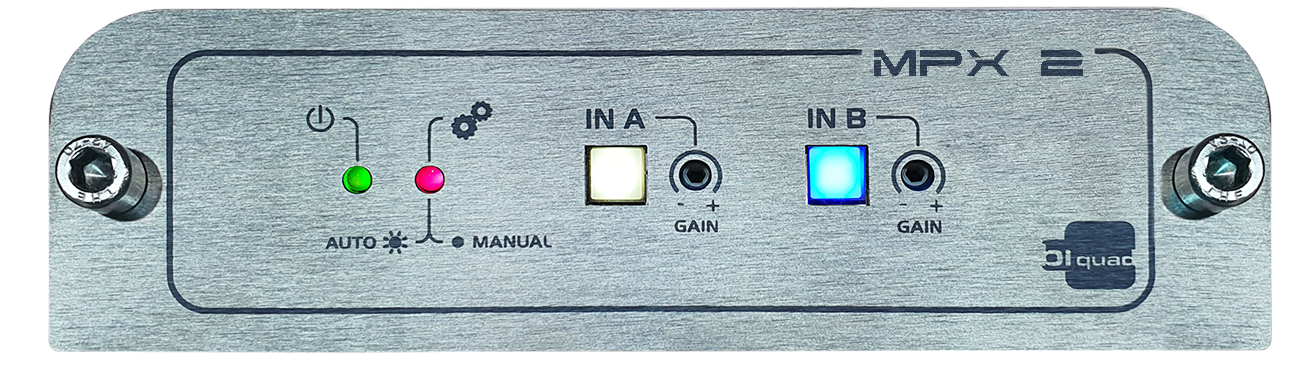

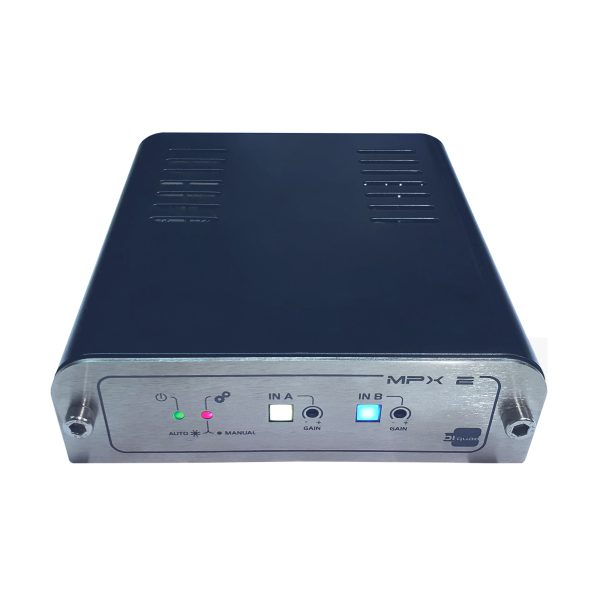

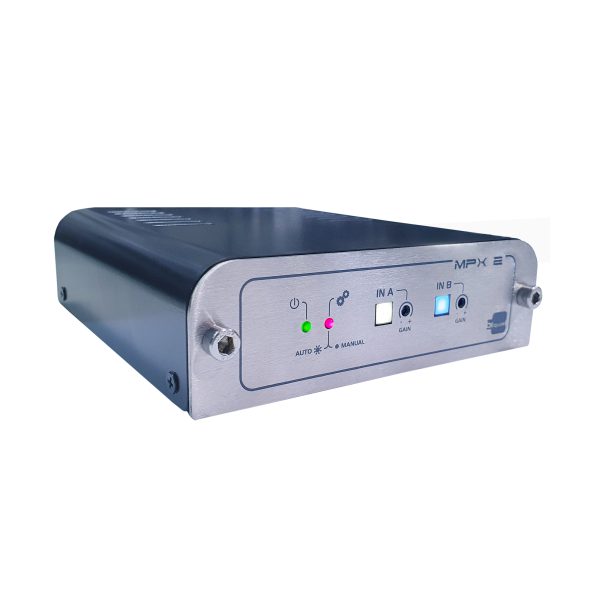

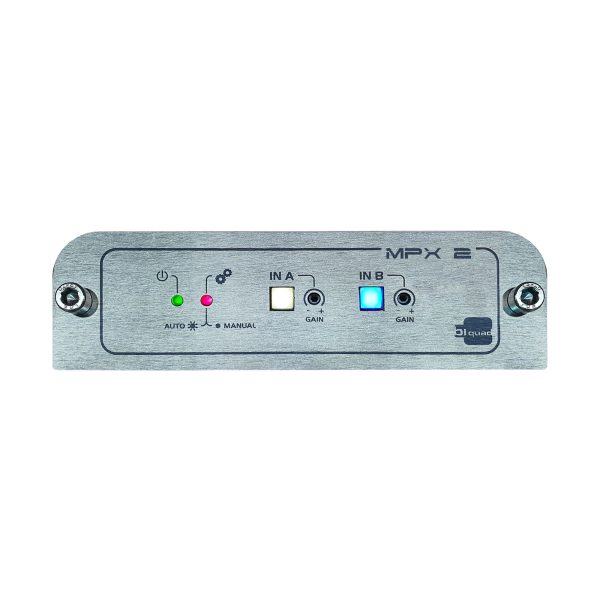

PAINEL FRONTAL

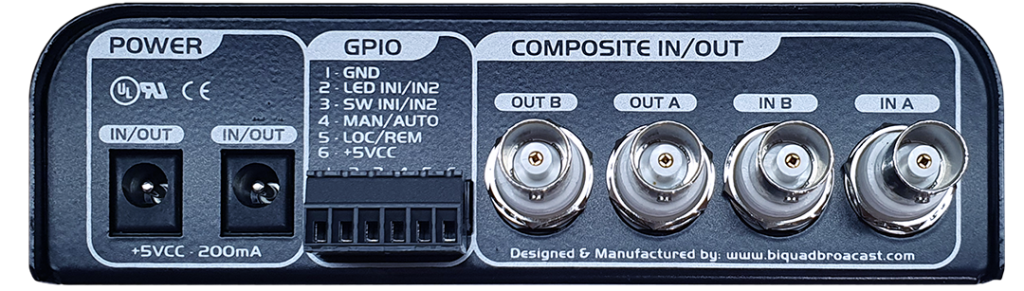

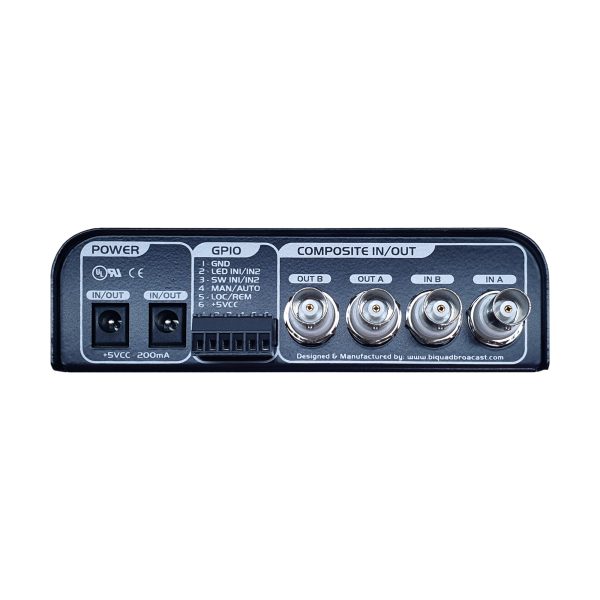

PAINEL TRASEIRO
VERSÃO RACK
Versão rack com uma unidade do MPX 2 montada no painel adaptador padrão rack 19”.

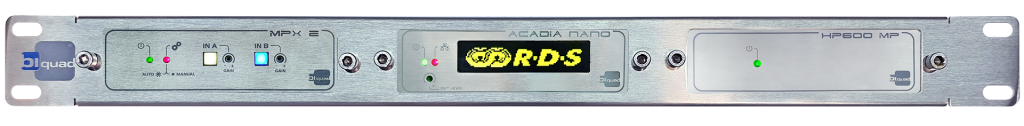

EXEMPLO DE APLICAÇÃO DO PAINEL ADAPTADOR
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
