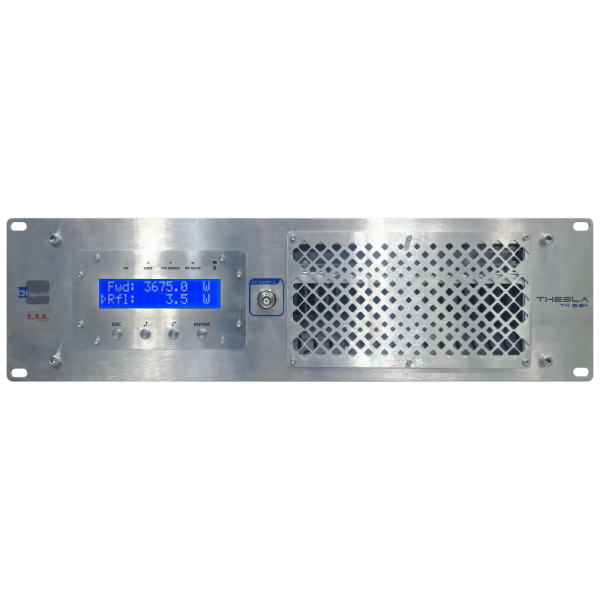

THESLA TX 3,5K
THESLA TX 3,5K é um transmissor FM de 3,5 kW com eficiência superior a 78%, tecnologia LD-MOSFET, PLL e arquitetura modular.
- Description
- Características
- Downloads
- Garantia
- Additional information
Description
Transmissor FM de alta eficiência
O THESLA TX 3,5K é um transmissor de FM desenvolvido para aplicações profissionais de radiodifusão. Com potência nominal de 3,5 kW, o equipamento combina alta eficiência, arquitetura modular e recursos de controle voltados à operação contínua em sistemas broadcast.
O transmissor integra a THESLA FAMILY, linha desenvolvida com foco em eficiência energética. Nesse contexto, a eficiência geral especificada é superior a 78% em toda a largura de banda, característica que posiciona o equipamento na Biquad Green Line.
A eficiência de 78% é garantida quando a potência de operação está entre +0,25 dB e -3 dB em relação à potência nominal, correspondente a aproximadamente 1750 W a 3675 W para o THESLA TX 3,5K. Fora dessa faixa, o transmissor pode operar normalmente, porém a eficiência mínima de 78% não é garantida.
Estágio de potência RF com LD-MOSFET
A seção de potência de RF utiliza módulos LD-MOSFET, com capacidade de fornecer até 1000 W de potência de saída por módulo, conforme a configuração do sistema.
Essa arquitetura modular permite distribuir a potência entre diferentes módulos de amplificação. Além disso, o conceito facilita procedimentos de manutenção e eventual substituição de módulos.
Filtro passa-baixa integrado
O THESLA TX 3,5K possui um filtro passa-baixa (Low Pass Filter) integrado à saída de RF.
Sua função é reduzir os componentes harmônicos gerados durante o processo de amplificação, mantendo-os abaixo dos limites estabelecidos pelas normas e referências internacionais aplicáveis.
Dessa forma, o transmissor pode ser conectado diretamente ao sistema de antena, desde que respeitados os requisitos técnicos e regulatórios da instalação.
Estabilidade de frequência com PLL
A estabilidade da frequência de operação é obtida por meio de um oscilador de referência com compensação de temperatura, associado a um sistema PLL (Phase Locked Loop).
Após ser ligado, o transmissor entra em bloqueio de frequência aproximadamente 30 segundos depois. A tecnologia permite que a THESLA FAMILY opere em toda a faixa de frequência especificada sem necessidade de calibração ou configuração manual para cada frequência.
Consequentemente, o sistema oferece maior praticidade durante a configuração e operação da estação.
Controle microprocessado

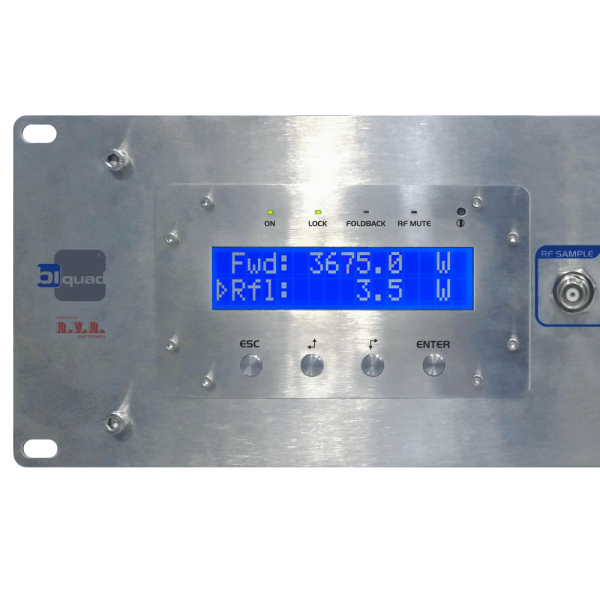

O painel frontal possui display LCD e conjunto de botões para interação com o sistema de controle baseado em microprocessador.
Por meio dessa interface, o operador pode acessar e configurar diferentes parâmetros do transmissor. Entre os recursos disponíveis estão:
- Configuração da potência de saída;
- Configuração da frequência de operação;
- Ativação e desativação da saída de potência;
- Configuração dos limites de alarme de potência;
- Função Power Good;
- Medição dos parâmetros operacionais;
- Exibição dos parâmetros de funcionamento;
- Comunicação com dispositivos externos.
Assim, o operador consegue acompanhar as principais condições de operação diretamente pelo painel do equipamento.

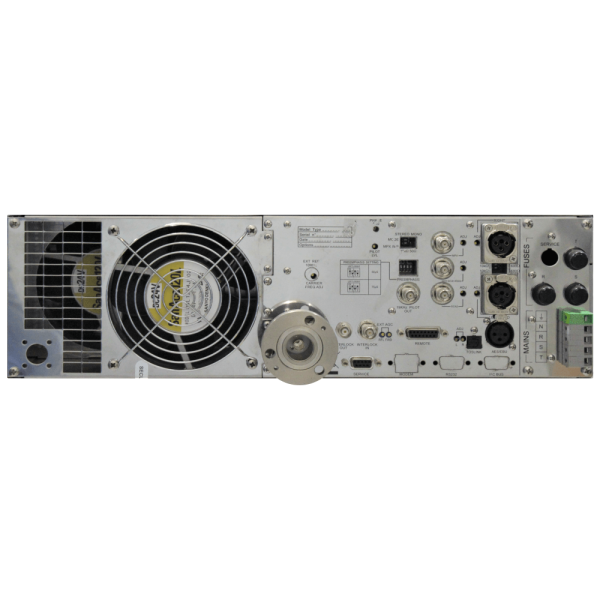

Monitoramento e comunicação externa
O THESLA TX 3,5K também permite comunicação com sistemas externos de programação e telemetria.
A comunicação pode ser realizada por meio das interfaces seriais RS232 ou I2C, possibilitando a integração do transmissor a sistemas de supervisão e controle utilizados em instalações de radiodifusão.
Arquitetura modular e manutenção
Uma das características do THESLA TX 3,5K é sua construção baseada em arquitetura modular.
As diferentes funções do equipamento são realizadas por módulos independentes. A maioria das conexões utiliza conectores macho e fêmea ou cabos planos terminados com conectores.
Essa abordagem simplifica o acesso aos módulos e facilita procedimentos de manutenção, diagnóstico e substituição de componentes.
Além disso, o conceito modular contribui para reduzir o tempo necessário para intervenções técnicas no transmissor.
Design compacto e operação simplificada
O projeto da THESLA FAMILY prioriza uma estrutura compacta e facilidade de operação. O THESLA TX 3,5K reúne o estágio de potência, filtros, sistema de controle e interfaces em uma arquitetura desenvolvida para aplicações profissionais de transmissão.
O THESLA TX 3,5K combina potência de transmissão de 3,5 kW, eficiência superior a 78% dentro da faixa especificada, tecnologia LD-MOSFET, filtro passa-baixa, estabilidade de frequência por PLL e controle microprocessado.
Além disso, sua arquitetura modular facilita a manutenção e permite integração com sistemas externos de programação e telemetria.
Para informações sobre frequência de operação, instalação, potência, integração com sistema de antena e requisitos regulatórios, consulte a equipe técnica da Biquad.
Informações gerais
- Modelo: THESLA TX 3,5K
- Tipo: Transmissor FM
- Potência nominal: 3,5 kW
- Família: THESLA FAMILY
- Linha: Biquad Green Line
- Aplicação: Radiodifusão FM
- Arquitetura: Modular
- Controle: Microprocessado
Eficiência
- Eficiência geral: Superior a 78%
- Faixa de potência com garantia de eficiência: 1750 W a 3675 W
- Limite superior: +0,25 dB em relação à potência nominal
- Limite inferior: -3 dB em relação à potência nominal
- Fora da faixa especificada: Operação possível, sem garantia de eficiência de 78%
Estágio de potência RF
- Tecnologia: LD-MOSFET
- Potência por módulo: Até 1000 W
- Arquitetura: Modular
- Seção: Amplificação de RF
Filtragem de RF
- Filtro passa-baixa: Integrado
- Função: Atenuação de componentes harmônicos
- Aplicação: Controle de emissões harmônicas
- Referências normativas: CCIR, FCC e ETSI
- Conexão direta à antena: Sim, conforme configuração e requisitos da instalação
Frequência
- Estabilidade: PLL
- Referência: Oscilador com compensação de temperatura
- Sistema: Phase Locked Loop
- Bloqueio de frequência: Aproximadamente 30 segundos após a energização
- Calibração por frequência: Não necessária dentro da faixa de operação especificada
Interface de operação
- Display: LCD
- Controle: Painel de botões
- Sistema: Microprocessado
- Configuração da potência: Sim
- Configuração da frequência: Sim
- Saída de potência: Liga/desliga
- Medição de parâmetros: Sim
- Exibição de parâmetros operacionais: Sim
Power Good
- Função: Monitoramento da potência de saída
- Limites de alarme: Selecionáveis pelo usuário
- Configuração: Via interface de controle
Comunicação
- Comunicação externa: Sim
- Interface serial: RS232
- Interface: I2C
- Aplicações: Sistemas de programação e telemetria
Construção
- Conceito: Modular
- Conexões entre módulos: Conectores macho/fêmea
- Interligação adicional: Cabos planos com conectores
- Manutenção: Facilitada
- Substituição de módulos: Facilitada
- Projeto: Compacto
Aplicações
- Transmissão FM
- Emissoras de rádio
- Sistemas de radiodifusão profissional
- Estações de média e alta potência
- Sistemas de transmissão contínua
- Integração com sistemas de telemetria
- Integração com sistemas de programação
- Conexão com sistemas de antena compatíveis
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
Additional information
| Weight | 30 kg |
|---|---|
| Dimensions | 70 × 50 × 15 cm |
