TUNER M2

O Tuner M2 é um receptor AM/FM profissional com VU meter digital, 40 memórias, saídas XLR balanceadas e entradas BNC para monitoração.

SKU: 3679 Category:
  • Description
  • Características
  • Downloads
  • Garantia
  • Additional information

Description

Receptor AM/FM para monitoração técnica

O Receptor de Rádio AM/FM Tuner M2 foi desenvolvido para aplicações de monitoração técnica em emissoras de rádio, estúdios broadcast e centrais de áudio. O equipamento realiza a recepção e demodulação do sinal de RF por meio de um circuito eletrônico profissional.

Além disso, o Tuner M2 oferece recursos voltados à análise do áudio recebido. Seu principal diferencial é o VU meter digital integrado ao painel frontal. Dessa forma, o operador pode acompanhar visualmente o nível de modulação da emissora em tempo real.

O recurso facilita a monitoração do nível de áudio transmitido. Assim, técnicos e operadores conseguem acompanhar o comportamento da modulação durante a operação da emissora.

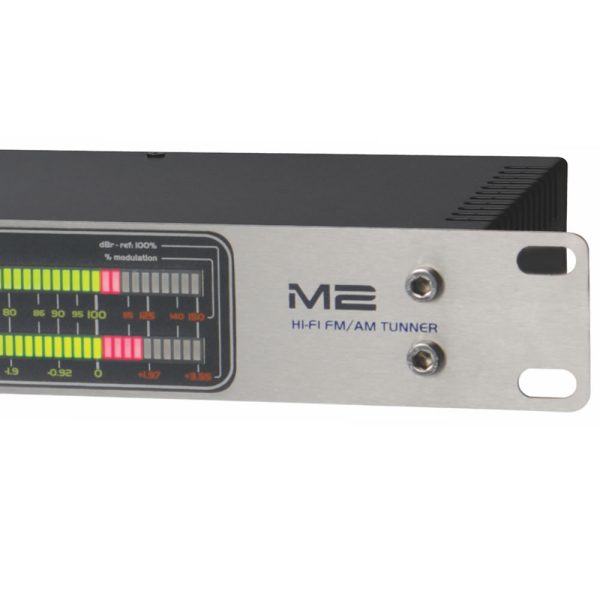

VU Meter Digital para Medição de Modulação

O VU meter digital permite visualizar o nível de áudio presente na modulação recebida. Portanto, além da monitoração sonora, o Tuner M2 oferece uma referência visual para a avaliação do nível de modulação.

É importante destacar que essa medição é direcionada ao nível de áudio da modulação. O VU meter não realiza a leitura do piloto de 19 kHz e também não apresenta a medição individual dos componentes L+R e L-R.

Consequentemente, o recurso deve ser utilizado como uma ferramenta de monitoração do nível de áudio da modulação, complementando a avaliação realizada pelo operador.

Sintonia e Memória de Emissoras

O Tuner M2 permite armazenar até 40 emissoras pré-sintonizadas nas faixas AM e FM. Com isso, as frequências utilizadas com maior frequência podem ser salvas para acesso rápido durante a operação.

Além disso, o equipamento possui varredura automática de canais, facilitando a localização das emissoras disponíveis. A função Sleep também está disponível para situações que exigem desligamento programado.

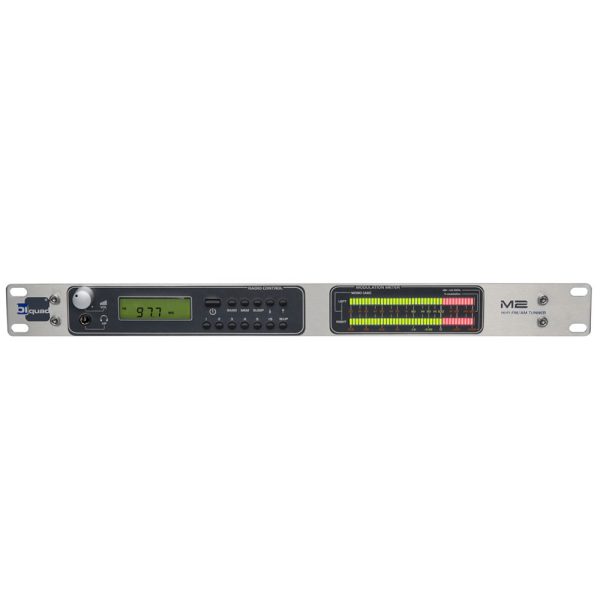

No painel frontal, um display LCD apresenta as informações de operação. O conjunto facilita o acompanhamento das funções do receptor durante a utilização.

Monitoração Direta por Fones

Para a conferência do áudio recebido, o Tuner M2 possui amplificador de fones de alta potência integrado. Dessa maneira, o operador pode realizar a monitoração diretamente pelo painel do equipamento.

Esse recurso é útil durante procedimentos de verificação técnica. Além disso, permite acompanhar o áudio recebido sem depender exclusivamente de um sistema externo de monitoração.

Conectividade de Áudio e RF

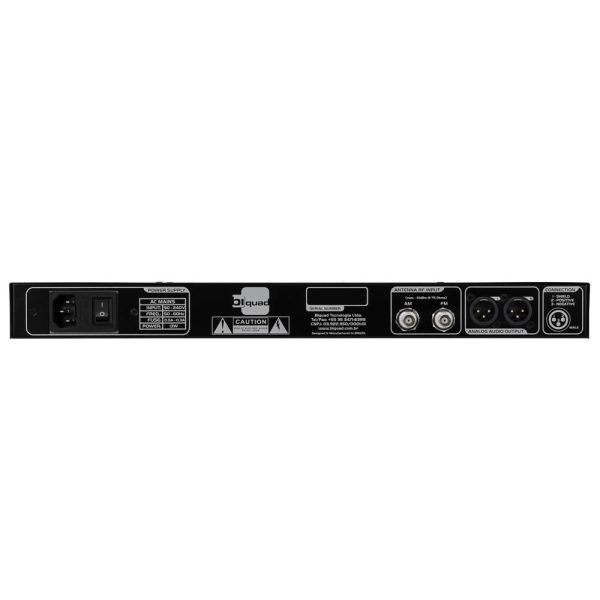

No painel traseiro, o receptor possui saídas de áudio balanceadas com conectores XLR. Essa configuração permite integrar o Tuner M2 a consoles de mixagem, sistemas de monitoração e outras estruturas profissionais de áudio.

As conexões balanceadas são adequadas para instalações com maiores distâncias entre os equipamentos. Além disso, ajudam a reduzir a influência de ruídos e interferências eletromagnéticas no transporte do sinal.

Para a recepção dos sinais de rádio, o Tuner M2 possui entradas BNC dedicadas para antenas AM e FM. Assim, cada faixa de recepção conta com sua conexão específica.

Construção em Padrão Rack

O Tuner M2 possui formato padrão rack de 19 polegadas e 1U, facilitando sua instalação em racks profissionais utilizados em emissoras de rádio, estúdios e salas técnicas.

O gabinete é construído em aço inox escovado, oferecendo uma estrutura adequada para ambientes profissionais de operação.

Além disso, o equipamento utiliza uma fonte de alimentação interna Full Range, com operação entre 90 V e 240 V AC. Portanto, não é necessário realizar chaveamento manual de tensão dentro dessa faixa de alimentação.

Aplicações do Tuner M2

O Tuner M2 é indicado para sistemas que necessitam de recepção, monitoração e acompanhamento do nível de modulação de sinais AM e FM.

Entre suas aplicações estão emissoras de rádio, estúdios broadcast, centrais de áudio, salas técnicas e sistemas profissionais de monitoração.

A combinação entre recepção AM/FM, VU meter digital, memória de emissoras, monitoração por fones e conexões profissionais torna o equipamento adequado para diferentes rotinas técnicas de radiodifusão.

O Receptor de Rádio AM/FM Tuner M2 combina recursos de recepção e monitoração em um equipamento de padrão rack. Seu VU meter digital permite acompanhar o nível de áudio da modulação, enquanto as conexões XLR e BNC facilitam sua integração com sistemas profissionais.

Para obter mais informações sobre o Tuner M2, instalação e possibilidades de integração, consulte a equipe técnica da Biquad.

Desempenho e Medição de Áudio

  • Sintonizador de RF: AM e FM com alta linearidade de demodulação

  • Instrumento de Medição: VU Meter digital de alta precisão para aferição do nível de modulação

  • Escopo de Medição: Nível de modulação de áudio (não realiza medição de sinal piloto 19 kHz, L+R ou L-R)

  • Capacidade de Memória: 40 posições configuráveis para armazenamento de emissoras (AM/FM)

  • Recursos Operacionais: Busca automática de frequências e função Sleep

  • Monitoração de Fones: Saída frontal com amplificador dedicado de alta potência e fidelidade

Conectividade e Interfaces

  • Saída de Áudio Principal: Balanceada, conectores XLR no painel traseiro

  • Entradas de Antena: Conectores BNC dedicados para AM e FM

  • Interface Visual: Display LCD frontal, VU meter digital e botões de navegação e ajustes

Estrutura Física e Alimentação

  • Gabinete: Padrão rack 19” (1RU), acabamento em aço inox escovado

  • Alimentação Elétrica: Fonte interna Full Range (90 a 240 VAC / 47 a 63 Hz)

  • Dimensões do Equipamento (L x A x P): 482,6 mm x 44,5 mm (19” x 1,75” pol.)

  • Peso Líquido: 1,70 kg

  • Peso Bruto (com embalagem): 2,50 kg

  • Volume/Cubagem: 0,017577 m³

  • Classificação Fiscal (NCM): 8527.99.10

DATASHEET
IMAGENS COM DEFINIÇÃO

TERMO DE GARANTIA

Prezado cliente,

Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:



I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.

 Sobre o prazo:

A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.

Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.



Sobre as condições de garantia:

Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.

Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.



II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA

Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.

Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.

Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.

Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.

Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.

A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.

Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.

Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.

Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.



III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO

O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.



IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA

Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.



V. GARANTIA PÓS-REPARO

Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.



VI. EXCLUSÃO DA GARANTIA

Não estará coberto pela garantia:

  1. Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
  2. O selo de garantia do produto for removido ou alterado.
  3. Armazenamento incorreto do produto.
  4. Manuseio inadequado do produto.
  5. Instalação e/ou utilização sem observância do Manual de Instruções.
  6. Manutenção feita por terceiros.
  7. Danos por descargas atmosféricas ou sobrecargas elétricas.
  8. For objeto de furto ou roubo.
  9. Nota fiscal adulterada, rasurada.
  10. O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
  11. Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
  12. Falhas humanas para ligar o equipamento.
  13. Danos causados por fenômenos da natureza.



VII. VIGÊNCIA

 Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.

Additional information

Weight 2,5 kg
Dimensions 21 × 52 × 16 cm
