Console Digital IP Solidyne Unidex UX24

Description

Console digital IP escalável para radiodifusão profissional

A Solidyne UX24 é uma console digital IP de alto desempenho, projetada para emissoras de rádio, TV e produção multimídia que exigem flexibilidade, escalabilidade e integração total. Com arquitetura baseada na tecnologia UNIDEX, o sistema permite configuração completa de canais, entradas e saídas, adaptando-se a diferentes cenários operacionais.

Além disso, sua estrutura híbrida com canais físicos e virtuais oferece maior controle e otimização do fluxo de áudio. Dessa forma, a UX24 atende desde operações On-Air até ambientes complexos de produção.

---

Arquitetura configurável e expansão modular

A console opera com 24 canais totais, sendo 12 físicos e 12 virtuais. No entanto, sua capacidade de expansão permite crescimento conforme a necessidade da emissora.

Por meio do sistema UNIDEX, é possível adicionar módulos para microfones, linhas ou sistemas telefônicos. Assim, a UX24 se torna uma plataforma escalável, adequada para projetos em evolução.

Além disso, o sistema multicena e multiusuário permite configurar diferentes layouts operacionais. Portanto, cada programa pode ter sua própria estrutura de áudio previamente definida.

---

Integração IP, streaming e conectividade avançada

A UX24 foi desenvolvida para ambientes digitais e conectados. Ela conta com transmissão IP integrada, eliminando a necessidade de codecs externos.

Entre os recursos disponíveis, destacam-se:

• Streaming direto via Shoutcast, Icecast e RTP

• Recepção de áudio via HTTP e RTP

• Conexão direta com transmissor

• Integração com redes AoIP (opcional Dante / AES67)

Dessa maneira, a console simplifica a infraestrutura e reduz custos operacionais.

---

Processamento de áudio DSP por canal

Cada canal da UX24 possui processamento digital independente, garantindo controle total sobre o áudio. O sistema inclui equalização paramétrica, dinâmica e tratamento de voz.

Além disso, os recursos DSP proporcionam maior consistência sonora e qualidade de transmissão. Isso é essencial para emissoras que operam com múltiplas fontes simultâneas.

---

Sistema de telecomunicações integrado

A console incorpora um sistema completo de telecomunicações, com suporte para múltiplas linhas. Esse recurso permite interação direta com ouvintes e produção de conteúdo ao vivo.

Além disso, a integração com telefonia analógica, celular via Bluetooth e VoIP amplia as possibilidades operacionais. Portanto, a UX24 é ideal para programas interativos e jornalísticos.

---

Monitoramento profissional e operação intuitiva

O sistema de monitoramento é completo e independente, atendendo múltiplos ambientes. A console suporta duas salas de controle e dois estúdios, com intercom integrado.

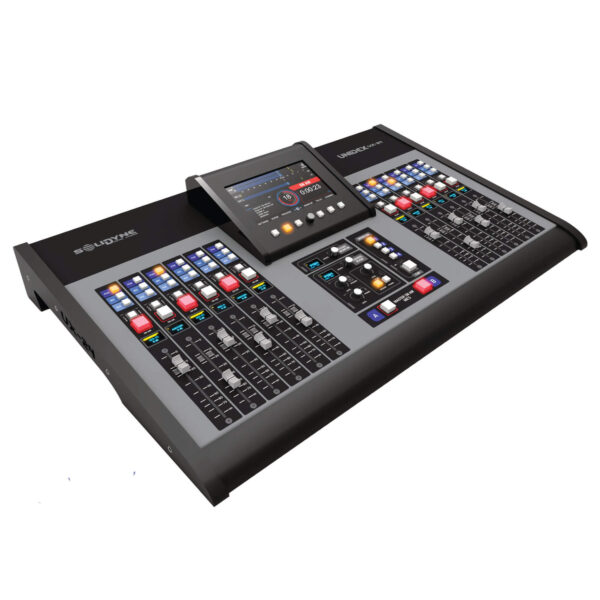

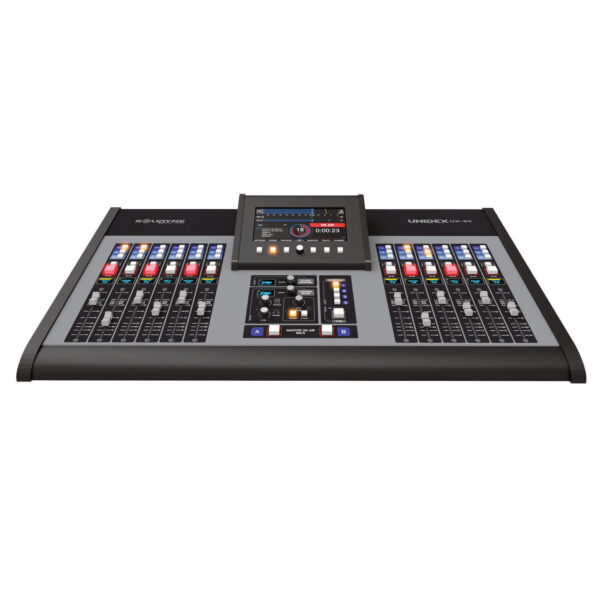

Além disso, a interface inclui tela sensível ao toque de 7”, displays OLED por canal e controle via rede. Dessa forma, a operação se torna mais ágil e intuitiva.

---

A Solidyne UX24 representa uma evolução em consoles de radiodifusão, combinando arquitetura IP, processamento DSP avançado e expansão modular. Sua flexibilidade permite adaptação a diferentes aplicações, desde estúdios compactos até complexos de broadcast totalmente integrados.

Saiba mais

Canais e Arquitetura

• 24 canais totais (12 físicos + 12 virtuais)

• 12 faders físicos (expansível até 24)

• Sistema configurável UNIDEX

• Operação multicena e multiusuário

---

Entradas de Áudio

Microfones

• 4 entradas balanceadas (expansível até 20)

• Phantom Power 48 V individual

Linhas Analógicas

• 4 entradas estéreo de linha

Entradas Digitais

• 4 entradas estéreo AES3 (24 bits)

• 4 entradas estéreo USB

Expansão UNIDEX

• Até 16 módulos configuráveis

  • +16 microfones

  • ou +8 linhas estéreo

  • ou até 8 sistemas telefônicos

---

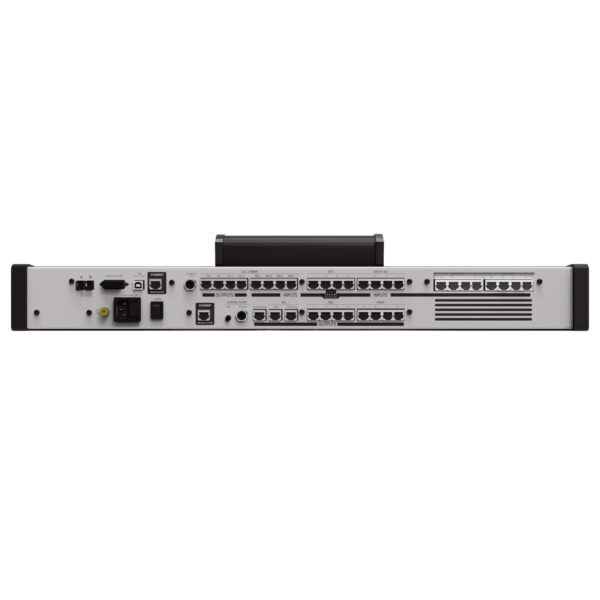

Saídas de Áudio

Analógicas

• 2 saídas estéreo PGM balanceadas

• 4 saídas estéreo balanceadas configuráveis

• 8 saídas não balanceadas configuráveis

Digitais

• 4 saídas estéreo AES3

• 4 saídas estéreo USB

• 2 saídas estéreo AoIP

---

Buses de Áudio

• PGM

• AUD

• AUX

• VBUS

• CUE (PFL)

---

Monitoramento

• 2 salas de controle (monitores + fones)

• 2 estúdios (monitores + fones)

• Sistema de intercom integrado

---

USB e Integração

• Interface USB com até 16 canais (ASIO)

• Compatível com ASIO 2.2 (32/64 bits)

• Suporte a plugins VST

• Multiaplicação simultânea

---

Telefonia / Telecom

• Até 8 sistemas telefônicos

• Integração com telefone fixo

• Integração com celular via Bluetooth

• Integração com VoIP

---

GPIO / Controle

Entradas

• 4 entradas configuráveis

Saídas

• 8 saídas configuráveis

  • 7 open collector (+24 V / 250 mA)

  • 1 saída 12 V / 250 mA

Tally

• 2 saídas ON-AIR (Estúdio A e B)

---

Processamento DSP

• Equalizador paramétrico (3 ou 4 bandas)

• Compressor

• Limitador

• Expander / Gate

• De-Esser

• Processamento independente por canal

---

Streaming e IP

• Streaming direto (Shoutcast, Icecast, RTP)

• Recepção via HTTP / RTP

• Conexão direta com transmissor

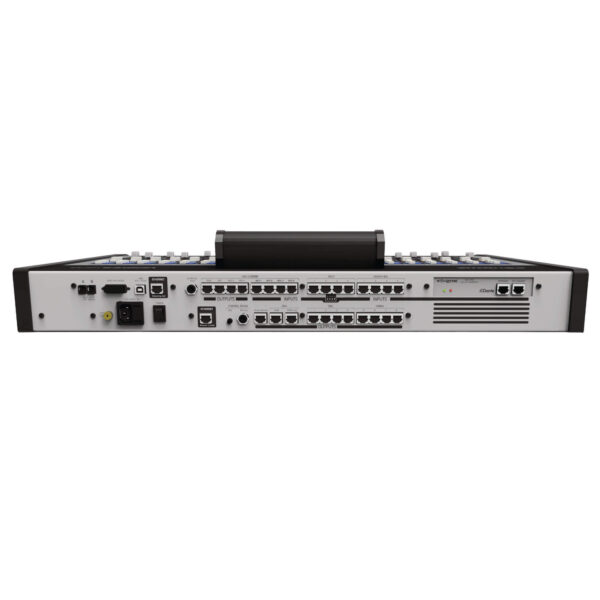

• Opcional Dante / AES67 (16×16 canais)

---

Desempenho de Áudio

• Resolução: 24 bits / 48 kHz

• Faixa dinâmica digital: 120 dBA

• Faixa dinâmica analógica: até 112 dBA

• THD digital: < 0,002%

• THD analógico: ~0,01%

---

Latência

• 1,2 ms (linha → saída)

• 1,4 ms (microfone com processamento)

---

Interface e Controle

• Tela touch 7” (1024 × 600)

• Displays OLED por canal

• Controle via rede (HTML5)

• Configuração remota

---

Dimensões e Peso

• 730 × 455 × 130 mm (12 faders)

• 1230 mm de largura (24 faders)

• Peso aproximado: 8 kg

---

Certificações

• UL 62368-1

• IEC 62368-1

• CE / CB / cRUus / RoHS2

• EMC: EN 55022 (CISPR22)
