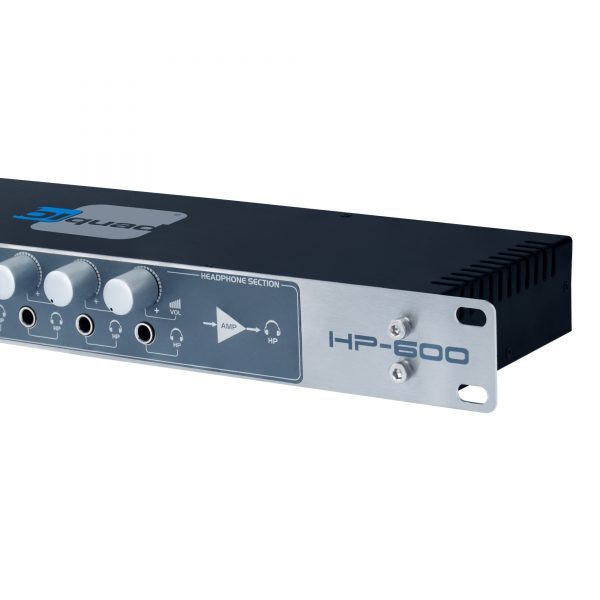

HP-600

Distribuidor e amplificador para fones de ouvidos, podendo alimentar até 12 fones simultaneamente com extrema potência e fidelidade sonora.

REF: 2607 Categoria:
  • Descrição
  • Características
  • Downloads
  • Garantia
  • Avaliações (0)

Descrição

DISTRIBUIDOR DE FONES, 6 CANAIS, 12 FONES, RACK

O equipamento HP-600 possui 6 amplificadores individuais de fones , alimentando até 12 fones (2 por amplificador). Desenvolvidos para desempenhar com alta definição a reprodução de áudio em fones de qualidade de ponta.
Os amplificadores utilizam como principal componente o CI TPA6120 que fornece correntes de até 700mA, com carga mínima de 8 Ohms e faixa dinâmica maior que 120dB.
Os componentes utilizados para amplificar o áudio, aliado ao design profissional dos demais circuitos, fazem do HP-600 um amplificador de fones de ouvido de referência para uso em aplicações profissionais.

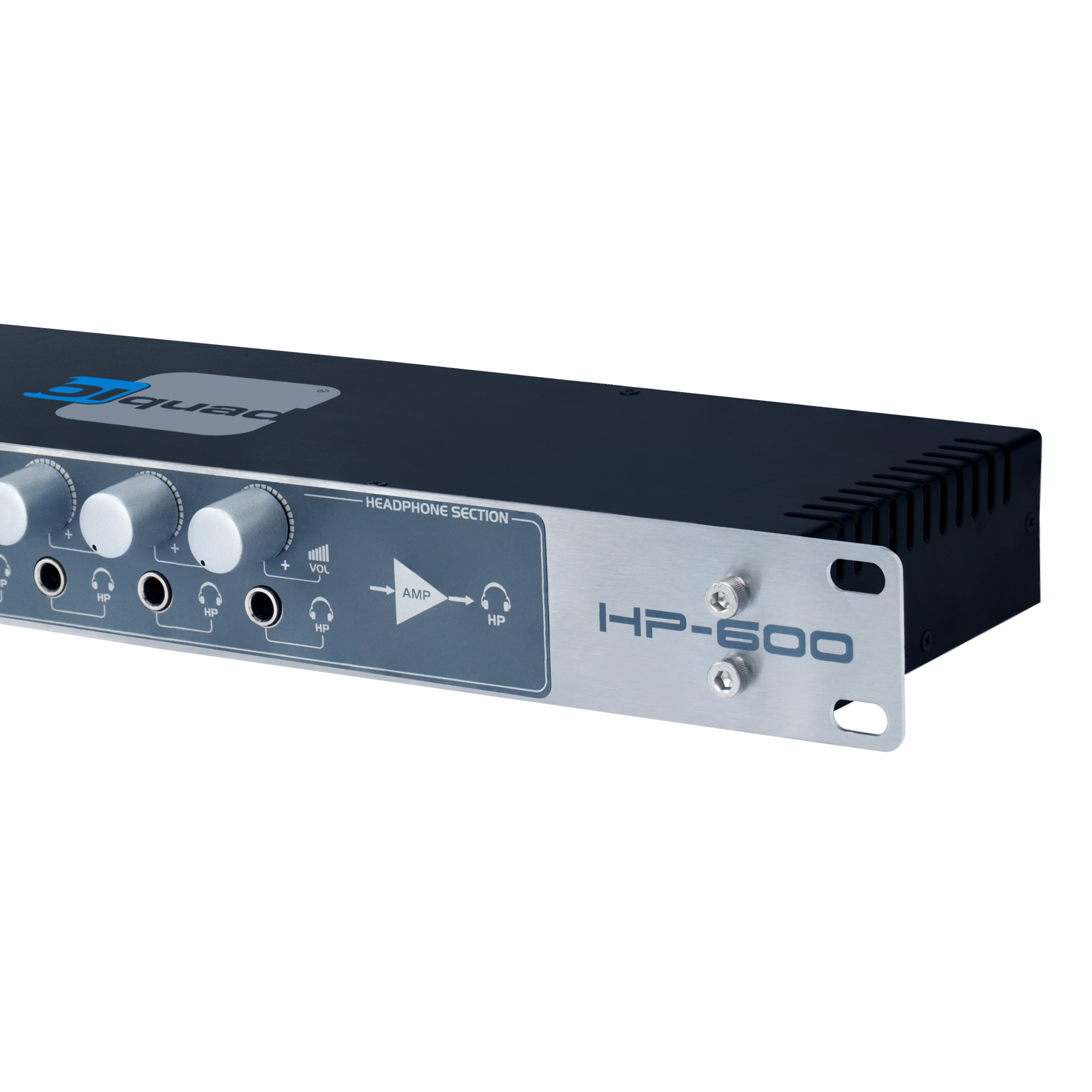

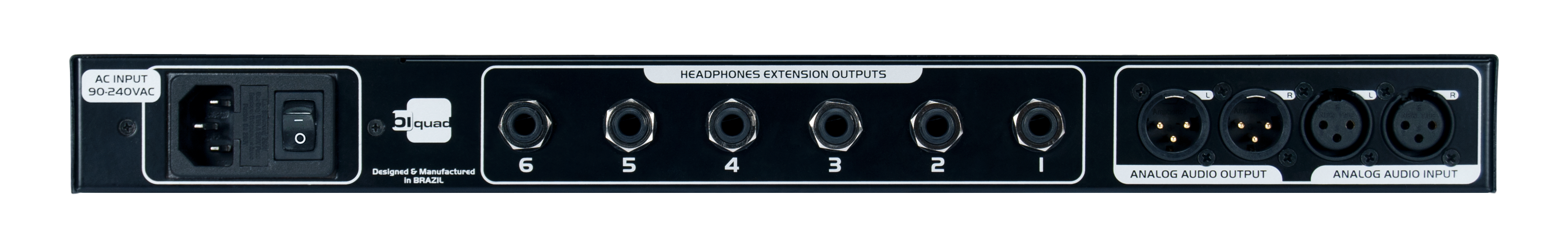

Possui entradas de áudio balanceadas (L/R) com conectores XLR no painel traseiro e saídas Thru (L/R) que podem ser usadas para cascatear outros equipamentos à mesma fonte de áudio sem comprometê-la.

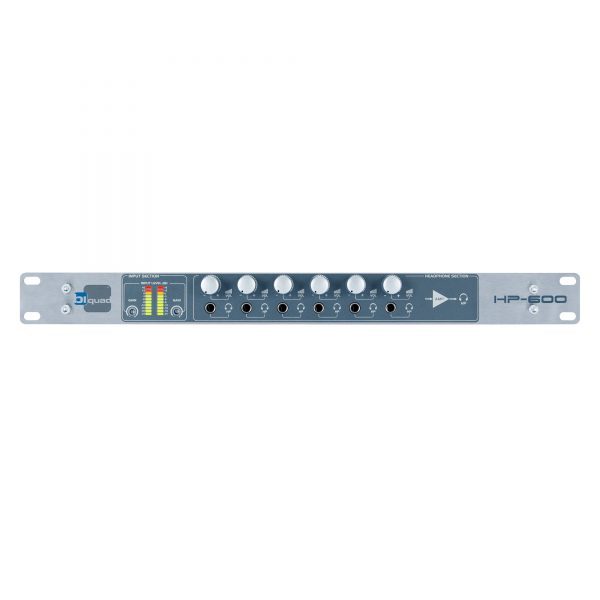

O nível de áudio das entradas (L/R) pode ser ajustado no painel frontal e medido através de um VU digital.

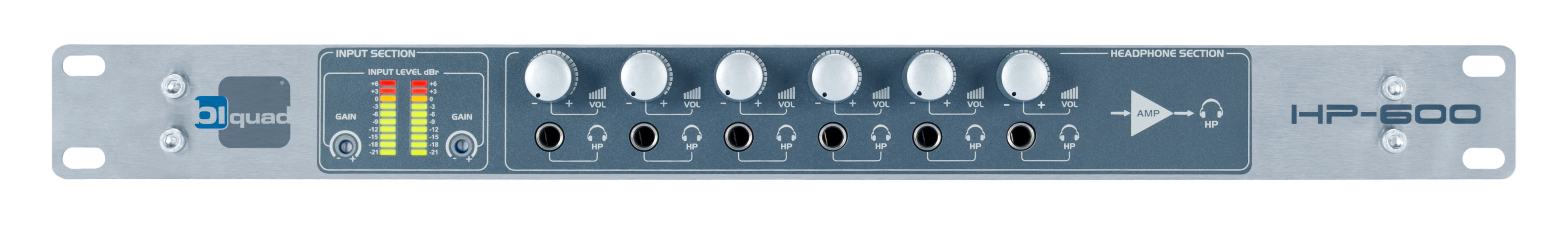

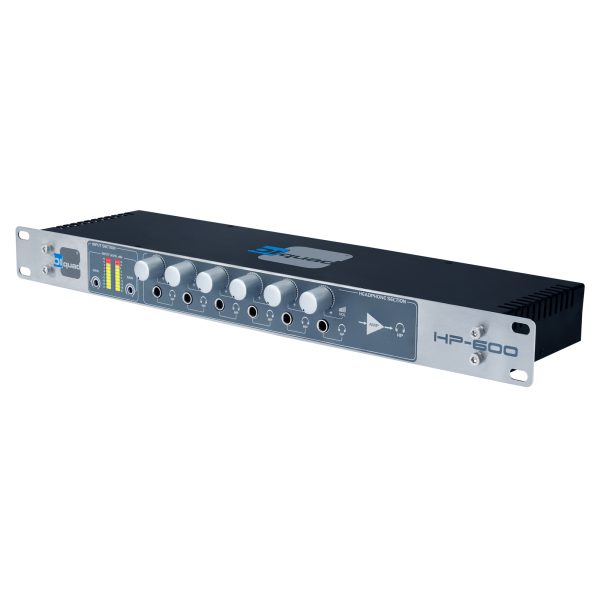

Cada amplificador de fone possui seu próprio controle de volume no painel frontal, uma saída estéreo desbalanceada no painel dianteiro e outra no painel traseiro, contudo, pode alimentar até 2 fones simultaneamente com o controle de volume comum às duas saídas.

Pode ser usado em estúdios de gravação/produção que exigem alta precisão na reprodução de sons, bem como em estúdios de rádio e televisão, podendo ainda ser utilizado em diferentes tipos de aplicações.
Gabinete em padrão rack 19”, com acabamento em aço inox escovado.

Entrada de energia Full Range – 90 a 240V / 47 a 63Hz.

NCM: 8518.40.00

Dimensões (Padrão rack – LxAxP):
– 482,0 mm x 44,5 mm x 150 mm;
– 19” x 1,75” x 5,91” pol.;

Peso:
– 1,90 Kg sem embalagem;
– 2,60 Kg com embalagem.

Cubagem:
– 0,017577m³

1. Sistema

  • DELAY: O tempo de atraso máximo do sinal nas saídas analógicas e digitais em relação ao sinal de entrada é menor que 6ms.
  • PROCESSAMENTO DIGITAL: DSP: Analog Devices – ADSP Blackfin BF532 / Clock: 400MHz / MMAC: 800 / 32 Bits – 4 cartões de DSP em sua placa mãe
  • CPU: Processador: NXP- ARM-7 / LPC2387 / Clock: 72MHz / Memória: 64KB de SRAM + 512 KB Flash 32 Bits
  • MEMÓRIA DE ARMAZENAMENTO: Tipo Flash com capacidade de 4Mbits
  • DISPLAY: Tipo gráfico, monocromático, com fundo azul, escrito em branco e função touch screen. Resolução: 128 x 64 pixels. Tamanho: 3”
  • RESPOSTA EM FREQUÊNCIA: 1Hz a 40KHz @ 0.1 dB (Processamento em modo Bypass – Preset: Proof of Perfomance)
  • RUÍDO: 100dB nas entradas e saídas analógicas / 120dB nas entradas e saídas digitais.
  • DISTORÇÃO HARMÔNICA DO SISTEMA:
  • <0.01% @ 20Hz – 1KHz – Referenciado a 100% de modulação;
  • <0.04% @ 1KHz – 15KHz – Referenciado a 100% de modulação;
  • <0.02% – SMPTE IM – Distorção de intermodulação.
  • INTERFACE REMOTA COM O COMPUTADOR: Sistema operacional Microsoft Windows 2000 (SP3 or maior), Windows XP, Windows Vista ou Windows 7.
  • CONFIGURAÇÃO: Protocolo TCP/IP conectado diretamente por cabo USB ou através de uma conexão Ethernet.
  • CONEXÃO USB: Conexão com o PC através de uma porta USB 2.0 / 480Mbps, conector tipo B fêmea.
  • CONEXÃO ETHERNET: Conector RJ-45 fêmea, 10-100Mbps, usando cabo CAT5 ou compatível. Velocidade nativa de 100Mbps. Utilizado para conexão remota ao PC atraves de uma porta de acesso de um switcher de rede.

2. Entrada de Áudio Analógica L/R

  • CONFIGURAÇÃO: Possibilidade de configuração: Estéreo / Mono pelo canal esquerdo / Mono pelo canal direito / Mono pela soma de ambos os canais.
  • FILTRO: Filtro passa-altas selecionável (OFF/30/40/50/60 Hz) e filtro passa-baixas selecionável (16/25 KHz)
  • IMPEDÂNCIA: >10 kΩ
  • CONECTORES: Tipo XLR fêmea com supressão de EMI.
  • NÍVEL DE ENTRADA NOMINAL: Ajustável via software -10 a +20 dBu.
  • CONVERSOR A/D: AD1871 – 24 bits / 96KHz / 256x oversampled com filtro de RFI.

3. Entrada de Áudio Digital Padrão AES-3

Mesmas características da entrada de áudio analógica salvo algumas diferenças específicas deste formato de sinal:

  • IMPEDÂNCIA: 110Ω balanceado e isolado através de transformador.
  • TAXA DE AMOSTRAGEM: 32, 44.1, 48, 88.1 e 96 kHz selecionadas automaticamente.
  • CONECTORES: Tipo XLR fêmea com supressão de EMI.
  • NÍVEL DE ENTRADA NOMINAL: Ajustável via software -18 dBFS a 0 dBFS
  • NÍVEL MÁXIMO DE ENTRADA: 0 Dbfs

4. Saída de Áudio Analógica (Monitor)

  • CONFIGURAÇÃO: Possibilidade de configuração: Estéreo / Mono pelo canal esquerdo / Mono pelo canal direito / Mono pela soma de ambos os canais.
  • MODOS DE OPERAÇÃO: Modo processado com pré-ênfase / Modo processado com pré-ênfase e dê-ênfase para maior controle dos picos de alta frequência / Modo processado sem aplicação de pré-ênfase – Flat / Modo bypass – a saída é ligada diretamente ao sinal de entrada.
  • FILTRO: Filtro (FIR) passa-baixas com frequência de corte selecionável (16/25 KHz).
  • IMPEDÂNCIA: Impedância de fonte – 50 Ω, eletronicamente balanceada com servo controle. (Impedância de carga mínima aceitável: 600Ω ou maior – balanceada ou desbalanceada).
  • NÍVEL DE SAÍDA: Ajustável entre -11 dBu a +18 dBu para 100% de modulação de pico @ carga de 600Ω ou maior.
  • RELAÇÃO SINAL x RUÍDO: ≥ 100 dB sem ponderamento (Modo Bypass, 30 Hz – 15 kHz, referenciado a 100% de modulação).
  • CROSSTALK: ≤ -85 dB, 30 Hz – 15 kHz.
    • DISTORÇÃO HARMÔNICA: ≤ 0.04% THD (Modo Bypass, 30 Hz – 15 kHz)
  • CONECTORES: Tipo XLR macho com supressão de EMI.
  • CONVERSOR D/A: PCM 1796 – Burr Brown: 24 bits / 96KHz / 256x oversampled com filtro de RFI.

5. Saída de Áudio Digital (Monitor)

Mesmas características da saída de áudio analógica salvo algumas diferenças específicas deste formato de sinal:

  • IMPEDÂNCIA: 110Ω balanceado e isolado através de transformador.
  • NÍVEL DE SAÍDA: Ajustável entre -20 dBFS a 0 dBFS para 100% de modulação de pico.
  • RELAÇÃO SINAL x RUÍDO: ≥ 120 dB sem ponderamento (Modo Bypass, 30 Hz – 15 kHz, referenciado a 100% de modulação).
  • CROSSTALK: ≤ -120 dB, 30 Hz – 15 kHz (Modo Stereo)
  • DISTORÇÃO HARMÔNICA: ≤ 0.01% THD (Modo Bypass, 30 Hz – 15 kHz)
  • RESOLUÇÃO E TAXA DE AMOSTRAGEM: 24 Bits / 96 KHz
  • CONECTORES: Tipo XLR macho com supressão de EMI.

6. Saída de Áudio Analógica (TX)

Duas saídas com níveis controlados individualmente através de software.

  • Saída MPX Balanceada – Eletronicamente balanceada com terra flutuante e buferizada para cargas mínimas de 8Ω, pode ser configurada para prover o sinal piloto de 19KHz.
  • Saída MPX Desbalanceada – Eletronicamente “buferizada” para suportar cargas com mínimo de 8Ω.
  • IMPEDÂNCIA DA FONTE: 20Ω para a saída balanceada / 10Ω para a saída desbalanceada.
  • IMPEDÂNCIA DA CARGA: ≥ 8Ω
  • NÍVEL MÁXIMO DE SAÍDA: +18 dBu (17.5 Vpp) com resolução de 0.5 dB para impedância mínima 600Ω.
  • NÍVEL MÍNIMO DE SAÍDA: -12 dBu (0.69 Vpp) com resolução de 0.5 dB para impedância mínima 600Ω.
  • NÍVEL DE PILOTO: Ajustável de 5% a 15% via software referente a 100% de modulação.
  • ESTABILIDADE DO PILOTO: 19 kHz, ± 0.5 Hz (10 to 40 °C)
  • CONVERSOR D/A: PCM 1796 – Burr Brown: 24 bits / 192KHz / 128x oversampled.
  • RELAÇÃO SINAL RUÍDO (S/N): ≥ 85 dB sem ponderamento (Modo Bypass, com de-ênfase de 75us, 20 Hz – 15 kHz, referenciado a 100% de modulação).
  • SEPARAÇÃO DE ESTÉREO: ≥ 60 dB, 50 Hz – 15 kHz para 100% modulação = +4dBu de nível de pico de saída (3.5Vpp).
  • CROSSTALK LINEAR: ≤ -80 dB, medido do main channel (canal principal) em relação ao sub-channel (canal modulado em 38KHz) ou vice-versa.(Referenciado a 100% de modulação)
  • CROSSTALK NÃO LINEAR: ≤ -80 dB, medido do main channel (canal principal) em relação ao sub-channel (canal modulado em 38KHz) ou vice-versa. (Referenciado a 100% de modulação)
  • DISTORÇÃO HARMÔNICA: ≤ 0.02% THD (Modo Bypass, com de-ênfase de 75us, 20 Hz – 15 kHz, referenciado a 100% de modulação, sem ponderamento)
    • SUPRESSÃO DE 38 KHZ: ≥ 70 dB (referenciado a 100% de modulação).
  • SUPRESSÃO DE 76 KHZ E BANDAS LATERAIS: ≥ 80 dB (referenciado a 100% de modulação).
  • PROTEÇÃO DE PILOTO: ≥ 60 dB relativo a 9% de injeção de piloto, ± 250Hz
  • PROTEÇÃO DE CANAL SECUNDÁRIO (60 – 100 KHz): ≥ 70 dB referenciado a 100% de modulação.
  • PROTEÇÃO DE 57 kHz (RDS/RBDS): ≥ 50 dB realativo a 4% de injeção de sinal secundário, ±2.0 kHz
  • CONECTORES:
  • Saída Balanceada: Tipo BNC fêmea com supressão de EMI com sinal positivo e negativo. Terra isolado do chassi.
    • Saída Desbalanceada: Tipo BNC fêmea com supressão de EMI com sinal positivo e terra. Terra do conector comum ao chassi.
DATASHEET
IMAGENS COM DEFINIÇÃO

TERMOS DE GARANTIA DE FÁBRICA

Através deste certificado de garantia, a BIQUAD garante o produto contra defeitos de fabricação e/ou matéria prima por um período de 12 meses após a compra, conforme a data base que consta em sua nota fiscal.

A validade da garantia dependerá do cumprimento de todas as instruções presentes no manual de instruções que acompanha o produto. Não realize nenhum tipo de operação ou manuseio do equipamento sem antes ler seu manual de instruções. A garantia não terá efeitos se o modelo ou o número de série no produto tiver sido alterado, apagado, removido ou tornado ilegível.

O relatório dos reparos necessários e o conserto do produto serão efetuados apenas por um serviço autorizado ou pela BIQUAD.
Quando o produto estiver dentro das condições de garantia previstas neste certificado, a troca de partes, peças e componentes eventualmente defeituosos será totalmente gratuita assim como os serviços de mão de obra necessários.

SUSPENÇÃO DA GARANTIA

Fica suspensa a garantia se o defeito apresentado for consequente de:

  • Operação em desacordo com as instruções prescritas no manual de instruções; mau uso; queda; violação; uso indevido; transporte irregular; serviços de manutenção realizados por empresas não autorizadas; descargas atmosféricas; sobrecargas elétricas e falhas humanas para ligar o equipamento.

CONSIDERAÇÕES

  • Todo equipamento deve ser enviado para conserto com o frete pago. Equipamentos enviados com frete a cobrar não serão aceitos;
  • Se constatado defeito de fabricação no produto a Biquad reembolsará o valor do frete pago pelo cliente e retornará o equipamento com frete grátis;
  • Para produtos fora do prazo de garantia o frete de envio e retorno do equipamento será de inteira responsabilidade do cliente;
  • Se constatado avarias na embalagem no ato do recebimento, não aceite e devolva ao responsável pela entrega.
  • Para equipamentos recebidos sem a embalagem original, após realizada a manutenção, o equipamento será devolvido na embalagem original e uma taxa de R$ 20,00 será cobrada independentemente do produto estar ou não na garantia.
  • Para equipamentos danificados dentro do prazo de garantia, após realizado o procedimento de manutenção a garantia continuará em vigência até o final de seu prazo normalmente. Todos os procedimentos de manutenção realizados em produtos fora do prazo de garantia terão 3 (três) meses de garantia sob o serviço de manutenção realizado.
