THESLA LINK 950 TX – RX
THESLA LINK 950 TX e RX são equipamentos STL para transmissão e recepção de áudio em banda larga entre estúdio e transmissor, com operação em 937,5–952 MHz.
- Description
- Características
- Downloads
- Garantia
- Additional information
Description
Sistema STL para transporte de áudio
O THESLA LINK 950 TX e THESLA LINK 950 RX formam um sistema de link de rádio STL (Studio-to-Transmitter Link) desenvolvido para o transporte de sinais de áudio entre o estúdio e o local de transmissão de uma emissora de FM.
O conjunto é composto por um transmissor (TX) e um receptor (RX) projetados para operar em conjunto. Dessa forma, o sinal de áudio pode ser transportado por radiofrequência até a estrutura de transmissão, funcionando como uma alternativa para o enlace entre estúdio e transmissor.
Os equipamentos trabalham nas faixas de frequência 937,5 a 940 MHz e 946 a 952 MHz. Além disso, ambos possuem construção em padrão rack de 19″, com 2 unidades de altura (2U).
Transmissor THESLA LINK 950 TX
O THESLA LINK 950 TX é responsável pelo envio do sinal de áudio através do enlace de radiofrequência. O equipamento possui sistema de controle baseado em microprocessador, com display LCD e encoder, permitindo ao operador acessar diferentes parâmetros de funcionamento.
Entre as funções disponíveis estão a configuração da potência de saída, ajuste da frequência de operação, ativação ou desligamento da distribuição de energia, medição dos parâmetros de funcionamento e comunicação com dispositivos externos.
A potência nominal máxima especificada é de 10 W. Sob demanda, o equipamento pode ser liberado por software para operar com potência de até 20 W, desde que devidamente autorizado pela ANATEL e conforme os requisitos regulatórios aplicáveis.
Receptor THESLA LINK 950 RX
O THESLA LINK 950 RX foi desenvolvido para receber e demodular o sinal transmitido pelo THESLA LINK 950 TX.
Seu sistema de controle também utiliza microprocessador, display LCD e encoder. Assim, o operador pode realizar o ajuste da frequência de trabalho, configurar o muting, visualizar a modulação e acompanhar os parâmetros de operação do receptor.
Além disso, o receptor possui recursos de comunicação com dispositivos externos, permitindo sua integração a diferentes estruturas de controle e monitoramento.
Processamento e transporte de áudio
O sistema pode ser fornecido com codificador estéreo interno, permitindo a transmissão de sinais estéreo com boa separação entre os canais e baixos níveis de distorção harmônica.
De acordo com a configuração utilizada, o equipamento pode operar nos modos Mono ou MPX. No modo Mono, o processamento utiliza o sinal correspondente à entrada definida para essa operação. Já no modo MPX, o equipamento permite trabalhar com o sinal multiplexado proveniente de uma fonte externa.
A configuração dos modos de operação pode ser realizada pelo usuário por meio do software de controle.
Entradas e saídas SCA
O sistema também possui duas entradas destinadas a sinais SCA1 e SCA2. Essas entradas permitem a utilização de subportadoras geradas por codificadores externos apropriados.
Essa arquitetura possibilita integrar serviços e informações adicionais ao sinal multiplexado, incluindo aplicações relacionadas ao RDS (Radio Data System).
Na configuração padrão, o sinal demodulado pode estar disponível em formato MPX, correspondente à banda base completa, e também em formato mono.

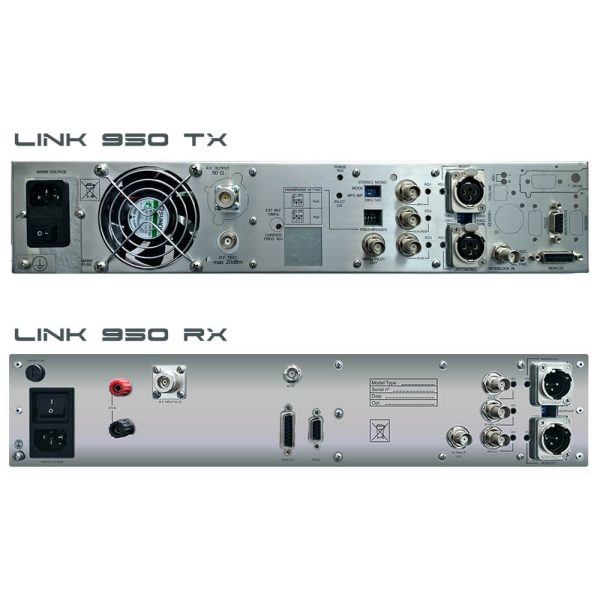

Além disso, o sistema possui conectores destinados às respectivas saídas SCA. Quando equipada com a opção de decodificador estéreo, a unidade pode disponibilizar saídas para os canais esquerdo e direito, além das saídas relacionadas ao sinal MPX e às possíveis subportadoras.
Construção modular
O THESLA LINK 950 TX e RX possui arquitetura modular. As diferentes funções são implementadas por módulos conectados diretamente por conectores macho e fêmea ou por cabos planos com conectores nas extremidades.
Consequentemente, essa construção facilita os procedimentos de manutenção, diagnóstico e substituição de módulos. A estrutura modular também contribui para simplificar intervenções técnicas no equipamento.
Interface de operação
O sistema de gerenciamento utiliza diferentes menus de configuração. O operador pode navegar entre os submenus por meio de quatro comandos:
- ESC
- ESQUERDA / ALTA
- DIREITA / BAIXA
- ENTER

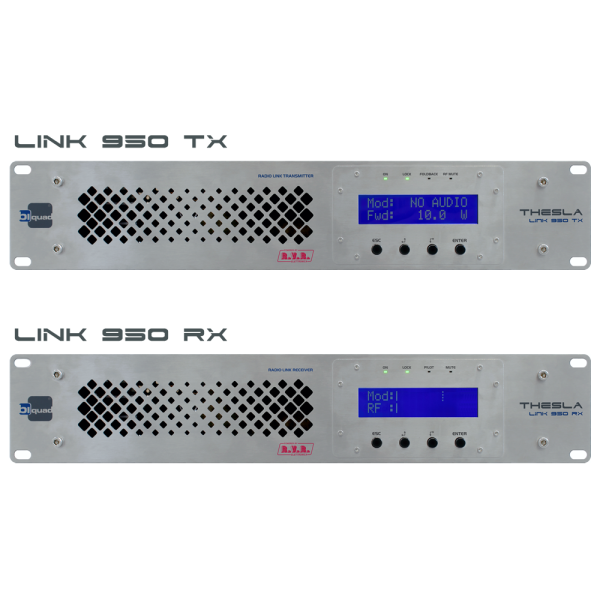

No painel frontal, LEDs indicam o estado operacional de cada unidade.
Indicadores do transmissor
- ON
- LOCK
- FOLDBACK
- RF MUTE
Indicadores do receptor
- ON
- LOCK
- PILOTO
- MUTE
Dessa maneira, o operador consegue acompanhar visualmente diferentes condições de funcionamento do sistema.
Alimentação auxiliar de 24 Vcc
Tanto o THESLA LINK 950 TX quanto o THESLA LINK 950 RX possuem entrada para alimentação externa de 24 Vcc.
A alimentação auxiliar pode ser utilizada em conjunto com uma fonte externa ou sistema de baterias. Em caso de ausência da alimentação em corrente alternada, essa fonte auxiliar é utilizada automaticamente, contribuindo para a continuidade operacional do equipamento.
Aplicações
O sistema THESLA LINK 950 TX/RX é indicado principalmente para aplicações de STL em emissoras de rádio, especialmente quando é necessário transportar o áudio entre o estúdio e o local onde está instalado o transmissor.
Entre as aplicações estão:
- Link Estúdio–Transmissor (STL);
- Transporte de áudio para emissoras FM;
- Enlaces de áudio por radiofrequência;
- Transmissão de áudio estéreo;
- Transporte de sinal MPX;
- Aplicações com sinais SCA;
- Integração com sistemas RDS;
- Enlaces entre estúdio e unidade transmissora.
O THESLA LINK 950 TX e RX combina transporte de áudio por radiofrequência, processamento estéreo, operação Mono/MPX, recursos SCA, controle por microprocessador e arquitetura modular.
Além disso, a possibilidade de alimentação auxiliar em 24 Vcc oferece uma alternativa para sistemas que necessitam de continuidade operacional em situações de ausência da alimentação principal.
Para informações sobre instalação, frequência de operação, configuração, potência e integração do THESLA LINK 950 à infraestrutura da emissora, consulte a equipe técnica da Biquad.
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
Additional information
| Weight | 6,35 kg |
|---|---|
| Dimensions | 54 × 54 × 21 cm |
| OPÇÕES | COM ENCODER/DECODER STEREO, SOMENTE MPX |
