KT-UH71DTN Câmera PTZ
KT-UH71DTN-BQ: câmera PTZ 4K 60FPS com zoom óptico 25X, NDI, HDMI, USB 3.0, 3G-SDI e rastreamento facial por IA.
- Description
- CARACTERÍSTICAS
- Garantia
Description
Câmera PTZ Broadcast 4K 60FPS com NDI, Zoom Óptico 25X e Rastreamento por IA
A KT-UH71DTN-BQ é uma câmera PTZ de nível broadcast desenvolvida para produção audiovisual, transmissão ao vivo, videoconferências, educação, eventos e aplicações profissionais. O modelo combina resolução 4K Ultra HD a até 60 FPS, zoom óptico de 25X e múltiplas interfaces de vídeo.
Imagem 4K Ultra HD a 60 FPS
A KT-UH71DTN-BQ utiliza um sensor SONY 1/1.8″ CMOS de alta qualidade, com 8,50 MP totais e 8,29 MP efetivos. O equipamento oferece resolução 4K Ultra HD de até 60 FPS pela saída HDMI.
Além disso, a câmera suporta diferentes formatos de vídeo. Na saída HDMI, são disponibilizadas resoluções 4K, Full HD e HD. Já a saída 3G-SDI oferece formatos profissionais de até 1080p60.
O sistema de imagem conta ainda com redução de ruído digital 2D e 3D. Dessa forma, contribui para imagens mais nítidas em diferentes condições de iluminação. A relação sinal/ruído é de ≥ 50 dB e a iluminação mínima especificada é de 0,1 Lux.
A exposição pode ser configurada nos modos automático, manual, prioridade de íris, prioridade de obturador e prioridade de brilho. O equipamento também oferece balanço de branco automático, interno, externo, Keying, Auto Tracking e manual.
Zoom óptico de 25X
A câmera possui lente de alta definição com zoom óptico de 25X e distância focal de 7,1 mm a 171,95 mm. O amplo alcance permite trabalhar com diferentes tipos de enquadramento.
O ângulo de visão horizontal varia de 59,2° no enquadramento amplo até 2,5° no enquadramento fechado. Já o ângulo de visão vertical varia de 34,6° a 1,4°.
Por isso, a KT-UH71DTN-BQ pode ser utilizada em ambientes amplos, como auditórios, salas de aula e eventos. Ao mesmo tempo, o zoom permite capturar detalhes de áreas mais distantes.
O sistema de foco pode operar automaticamente ou manualmente. A lente possui íris de F1.61 a F5.19, enquanto a velocidade do obturador pode ser configurada entre 1/50s e 1/10000s.
Conectividade USB 3.0, HDMI, IP e 3G-SDI

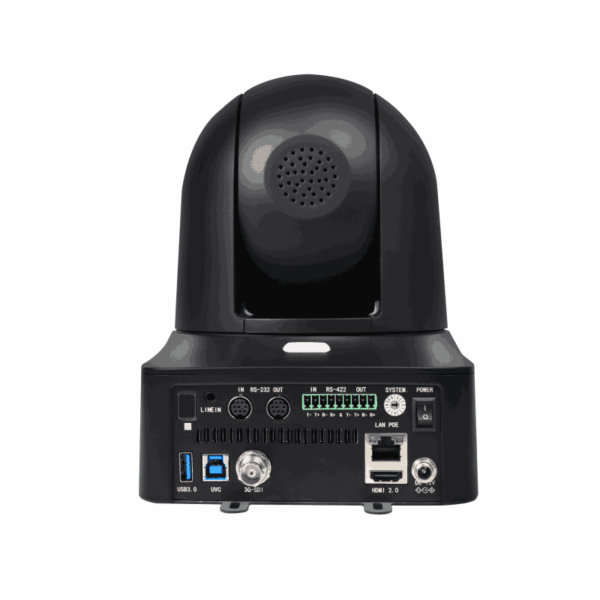

A KT-UH71DTN-BQ oferece diferentes interfaces para integração com sistemas de produção, gravação e transmissão.
O equipamento possui uma saída HDMI 2.0, uma saída 3G-SDI, uma saída USB 3.0 Tipo-B e uma porta de rede RJ45 Gigabit.
As interfaces HDMI, USB 3.0 e IP permitem trabalhar com diferentes fluxos de produção. Já a saída 3G-SDI possibilita sua integração a estruturas profissionais de vídeo.
A conexão USB utiliza o protocolo UVC 1.1 e é compatível com Windows 7 ou superior, macOS, Linux e Android. Pela interface USB, são suportados formatos YUY2 e MJPEG.
NDI®|HX e transmissão IP
A câmera possui suporte a NDI®|HX, permitindo integração com ambientes de produção audiovisual baseados em IP compatíveis com essa tecnologia.
Além disso, a interface de rede suporta protocolos como TCP/IP, HTTP, RTSP, RTMP, RTP, ONVIF, DHCP, VISCA Over IP, NDI® e SRT.
A transmissão IP utiliza compressão H.264 e H.265. O stream principal pode trabalhar nas resoluções 3840×2160, 1920×1080 e 1280×720.
O sub-stream oferece resoluções de 640×480, 640×360, 352×288, 320×240 e 176×144. O controle da taxa de bits pode ser configurado em CBR ou VBR.
A câmera também suporta PoE+ pelo padrão 802.3at. Assim, instalações compatíveis podem utilizar a infraestrutura de rede para alimentação do equipamento.
Rastreamento facial com Inteligência Artificial
Após atualização, a KT-UH71DTN-BQ oferece recursos de rastreamento automático e foco automático com Inteligência Artificial.
O sistema também possui reconhecimento gestual. Esses recursos podem auxiliar em aplicações nas quais o enquadramento precisa acompanhar automaticamente uma pessoa durante uma apresentação ou transmissão.
O rastreamento por IA pode ser aplicado em diferentes situações, como aulas, palestras, apresentações, eventos e transmissões ao vivo.
Movimento PTZ e posições predefinidas
A movimentação PTZ permite controlar horizontal e verticalmente o enquadramento da câmera.
O sistema Pan possui faixa de -171° a +171°. Já o movimento Tilt trabalha entre -30° e +90°.
As velocidades de Pan e Tilt variam de 0,1° a 120° por segundo. Dessa forma, o operador pode realizar movimentos precisos ou rápidos conforme a necessidade da produção.
A câmera oferece 9 posições predefinidas pelo controle remoto IR e até 200 posições por joystick ou software. A precisão especificada para as posições predefinidas é de 0,1° ±10%.
O equipamento também possui suporte para flip de imagem e congelamento de imagem.
Controle remoto e protocolos
A KT-UH71DTN-BQ pode ser controlada por controle remoto infravermelho ou integrada a sistemas externos de controle.
O equipamento suporta os protocolos VISCA, VISCA via IP, PELCO-P e PELCO-D. Também possui detecção automática de protocolos.
Para integração por comunicação serial, a câmera conta com RS232 através de conector 8-Pin Mini DIN, com alcance de até 30 metros. A interface RS422/485 oferece alcance de até 120 metros.
Essas opções permitem integrar a câmera a joysticks, softwares e sistemas profissionais de controle PTZ.
Entrada de áudio
Além das interfaces de vídeo e rede, a câmera possui uma entrada de áudio de linha através de conector de 3,5 mm.
O áudio utiliza compressão AAC e suporta taxas de 48 kHz e 44,1 kHz.
Tally Light e aplicações profissionais

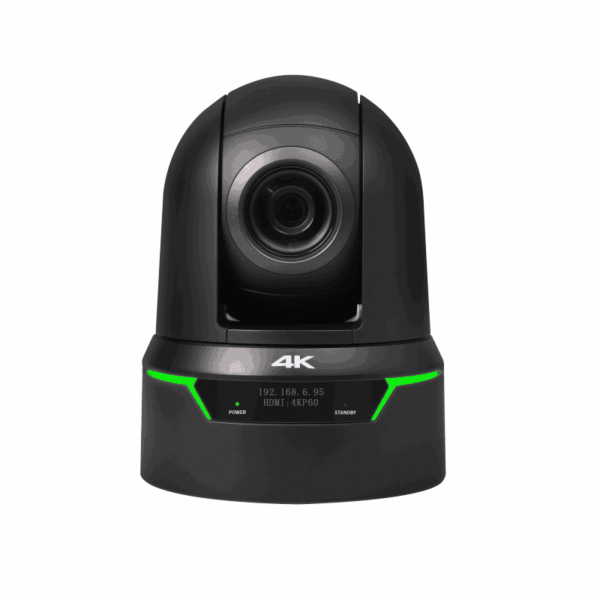

A KT-UH71DTN-BQ possui Tally Light integrado, recurso utilizado para identificação visual do estado da câmera em ambientes de produção.
Por suas características de imagem, conectividade e controle, o equipamento pode ser utilizado em diferentes aplicações profissionais, incluindo:
- Estúdios de televisão e produção audiovisual;
- Emissoras e ambientes de broadcast;
- Transmissões ao vivo;
- Streaming profissional;
- Auditórios;
- Salas de aula;
- Videoconferências;
- Igrejas;
- Eventos corporativos;
- Palestras e apresentações;
- Produção de conteúdo;
- Sistemas de vídeo sobre IP;
- Ambientes de produção NDI®.
Alimentação e instalação
A câmera utiliza alimentação DC 12V, com corrente máxima de 1,3 A e consumo máximo de 30 W.
Também há suporte a PoE+ pelo padrão 802.3at para instalações de rede compatíveis.
O equipamento possui dimensões de 193 × 158 × 208 mm e peso aproximado de 2,0 kg.
A temperatura de operação especificada é de 0 a 40 °C. Para armazenamento, a faixa é de -10 a 60 °C.
A KT-UH71DTN-BQ está disponível na cor preta. A versão branca é oferecida como opção.
Acessórios inclusos
A câmera acompanha os seguintes acessórios:
- Fonte de alimentação 12V;
- Controle remoto IR;
- Manual;
- Cabo USB 3.0;
- Cabo RS-232C;
- Suporte de teto;
- Suporte de parede opcional.
A KT-UH71DTN-BQ combina resolução 4K Ultra HD a 60 FPS, zoom óptico de 25X, conectividade HDMI, USB 3.0, 3G-SDI e IP em uma câmera PTZ voltada para aplicações profissionais.
Além disso, o suporte a NDI®|HX, PoE+, VISCA, ONVIF, RTSP, RTMP e SRT permite sua integração a diferentes estruturas de produção e transmissão audiovisual.
Imagem
- Modelo: KT-UH71DTN-BQ
- Tipo: Câmera PTZ de nível broadcast
- Sensor: SONY 1/1.8″ CMOS
- Pixels totais: 8,50 MP
- Pixels efetivos: 8,29 MP
- Modo de varredura: Linha por linha
- Resolução máxima HDMI: 4K 60FPS
- Resoluções HDMI: 4K60/59.94/50/30/29.97/25; 1080p60/59.94/50/30/29.97/25; 720p60/50
- Resoluções 3G-SDI: 1080p60/59.94/50/30/29.97/25; 1080i60/59.94/50; 720p60/50
- Relação sinal/ruído: ≥ 50 dB
- Iluminação mínima: 0,1 Lux
- Redução de ruído: 2D e 3D
- Compensação de contraluz: Suportada
- Flip de imagem: Suportado
- Congelamento de imagem: Suportado
Lente
- Zoom óptico: 25X
- Distância focal: 7,1 mm (W) ~ 171,95 mm (T)
- Ângulo de visão horizontal: 59,2° (W) ~ 2,5° (T)
- Ângulo de visão vertical: 34,6° (W) ~ 1,4° (T)
- Íris: F1.61 ~ F5.19
- Foco: Automático / Manual
- Velocidade do obturador: 1/50s ~ 1/10000s
Pan / Tilt
- Pan: -171° ~ +171°
- Tilt: -30° ~ +90°
- Velocidade Pan: 0,1° ~ 120°/s
- Velocidade Tilt: 0,1° ~ 120°/s
- Presets via IR: 9
- Presets via joystick/software: 200
- Precisão dos presets: 0,1° ±10%
Inteligência Artificial
- Rastreamento facial automático por IA
- Foco automático com IA
- Reconhecimento gestual
- Rastreamento automático após atualização
USB 3.0
- Protocolo: UVC 1.1
- Interface: USB 3.0 Tipo-B
- Sistemas compatíveis: Windows 7+, macOS, Linux e Android
- Compressão: YUY2 e MJPEG
- Resoluções MJPEG: 3840×2160, 2560×1440, 1920×1080, 1280×720 e outras
- Resoluções YUY2: 1920×1080, 1280×720 e outras
Rede / IP
- Interface: RJ45 1000M
- Protocolos: TCP/IP, HTTP, RTSP, RTMP, RTP, ONVIF, DHCP, VISCA Over IP e NDI®
- Protocolos adicionais: SRT
- Compressão: H.264 / H.265
- Stream principal: 3840×2160, 1920×1080, 1280×720
- Sub-stream: 640×480, 640×360, 352×288, 320×240, 176×144
- Controle de bitrate: CBR / VBR
- NDI: NDI®|HX
- PoE+: Suportado, padrão 802.3at
Interfaces
- HDMI: 1 saída, versão 2.0
- 3G-SDI: 1 saída
- USB: 1 saída USB 3.0 Tipo-B
- Rede: 1 × RJ45 Gigabit
- Entrada de áudio: 1 × 3,5 mm
- RS232: Entrada/Saída, 8-Pin Mini DIN
- RS232 – alcance: Até 30 m
- RS422/485: Até 120 m
Controle
- Controle remoto IR
- VISCA
- VISCA via IP
- PELCO-P
- PELCO-D
- Detecção automática de protocolos
- 9 posições predefinidas via IR
- Até 200 posições via joystick/software
Áudio
- Entrada: Linha 3,5 mm
- Compressão: AAC
- Taxas: 48 kHz / 44,1 kHz
Alimentação
- Entrada: DC 12V
- Corrente máxima: 1,3 A
- Consumo máximo: 30 W
- PoE+: 802.3at
- Conector de alimentação: IEC 60130-10 Tipo A
Características gerais
- Tally Light: Suportado
- Cor: Preto
- Cor opcional: Branco
- Dimensões: L193 × W158 × H208 mm
- Peso: 2,0 kg
- Temperatura de operação: 0 ~ 40 °C
- Temperatura de armazenamento: -10 ~ 60 °C
Acessórios inclusos
- Fonte de alimentação 12V
- Controle remoto IR
- Manual
- Cabo USB 3.0
- Cabo RS-232C
- Suporte de teto
- Suporte de parede — opcional
