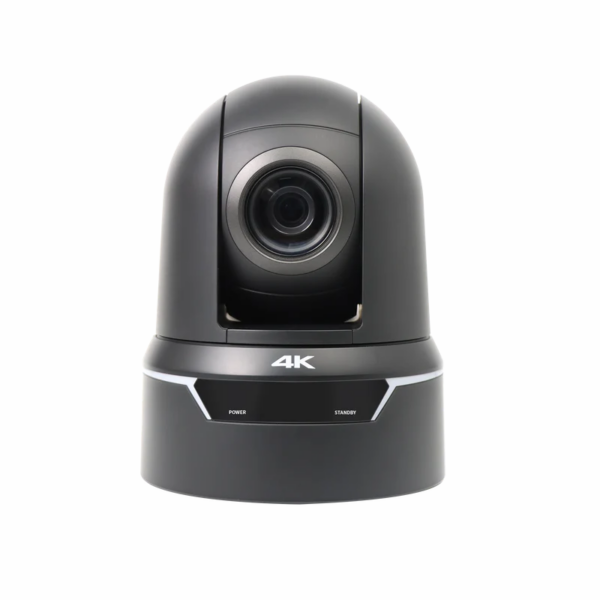

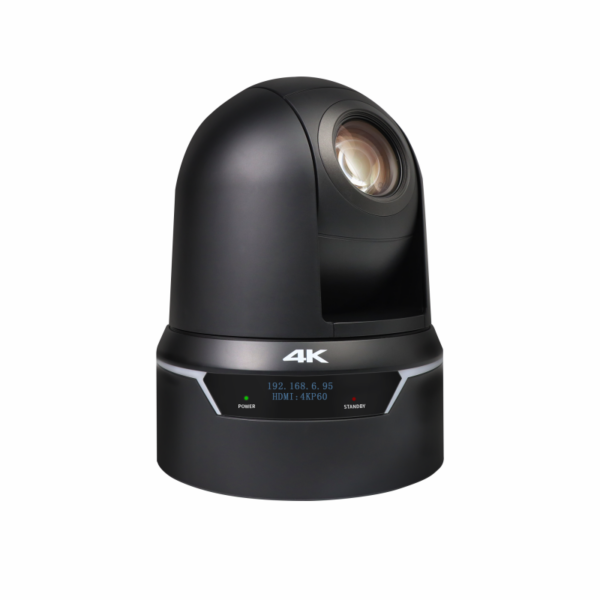

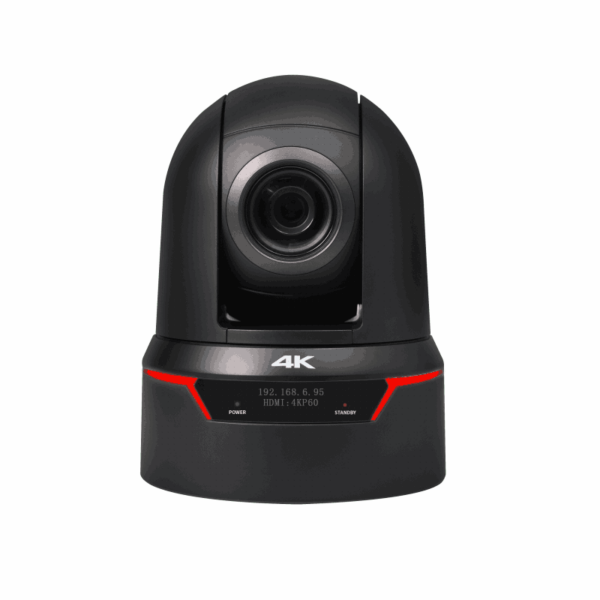

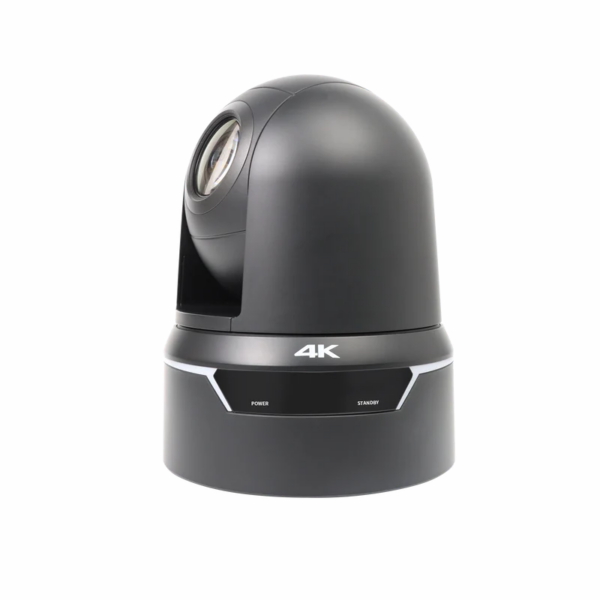

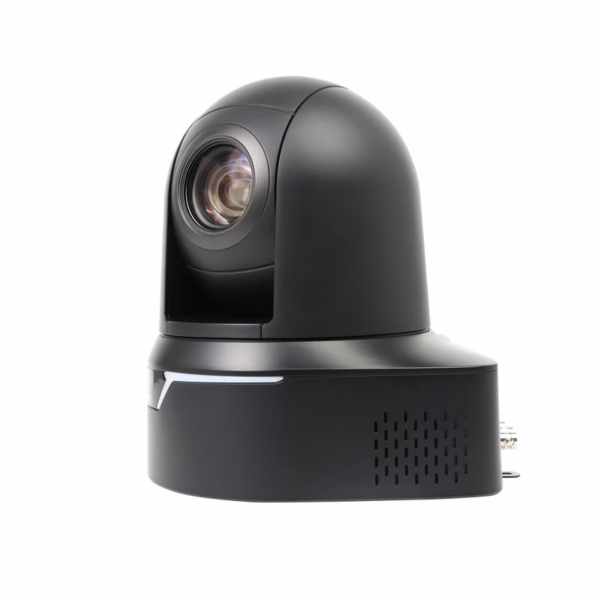

KT-UH71KTN Câmera PTZ
A KT-UH71KTN-BQ é uma câmera PTZ broadcast 4K 60FPS com zoom óptico 25X, NDI, USB 3.0, HDMI, Dual 12G-SDI e rastreamento facial por IA
- Description
- CARACTERÍSTICAS
- Garantia
Description
Câmera PTZ broadcast com resolução 4K Ultra HD
A KT-UH71KTN-BQ é uma câmera PTZ de nível broadcast desenvolvida para produção audiovisual, transmissão ao vivo, estúdios, eventos, videoconferências e outras aplicações profissionais.
O equipamento utiliza um sensor SONY 1/1.8″ CMOS, com 8,50 MP totais e 8,29 MP efetivos. Dessa forma, oferece captura de imagens em alta resolução para diferentes fluxos de produção.
A câmera suporta resolução 4K a até 60 FPS. Além disso, oferece diferentes formatos de vídeo para atender às necessidades de cada aplicação.
Na saída HDMI, são suportadas resoluções 4K60/59.94/50/30/29.97/25, 1080p60/59.94/50/30/29.97/25 e 720p60/50.
As saídas 12G-SDI também suportam 4K60/59.94/50/30/29.97/25, além de formatos Full HD e HD. O equipamento ainda oferece suporte a 3G-SDI para formatos de até 1080p60.
Dual 12G-SDI para produção profissional
Um dos principais diferenciais da KT-UH71KTN-BQ é a presença de Dual 12G-SDI, permitindo trabalhar com infraestrutura SDI profissional em resoluções de até 4K 60FPS.
Além disso, a câmera disponibiliza HDMI, USB 3.0 e IP. Assim, pode ser integrada a diferentes sistemas de produção, gravação e transmissão.
A combinação dessas interfaces permite maior flexibilidade na montagem de estruturas audiovisuais. O equipamento pode ser utilizado tanto em ambientes que utilizam conexões SDI quanto em fluxos baseados em HDMI, USB e IP.
Zoom óptico de 25X
A lente possui zoom óptico de 25X, com distância focal de 7,1 mm a 171,95 mm.
O ângulo de visão horizontal varia de 59,2° no enquadramento amplo a 2,5° no enquadramento fechado. Já o ângulo de visão vertical varia de 34,6° a 1,4°.
Esse conjunto permite trabalhar com diferentes distâncias e enquadramentos. Por isso, a câmera pode ser utilizada em ambientes amplos, como auditórios e salas de aula, além de aplicações que exigem captura de detalhes à distância.
O foco pode operar nos modos automático ou manual. A lente possui íris de F1.61 a F5.19 e velocidade de obturador configurável entre 1/50s e 1/10000s.
Desempenho de imagem em baixa luz
O sensor CMOS SONY 1/1.8″ foi desenvolvido para oferecer boa relação sinal/ruído durante a captura de imagens.
A KT-UH71KTN-BQ possui iluminação mínima especificada de 0,1 Lux e relação sinal/ruído ≥ 50 dB.
Além disso, o processamento de imagem inclui redução de ruído digital 2D e 3D. O recurso auxilia na redução de ruídos e contribui para uma imagem mais limpa em ambientes com menor nível de iluminação.
A câmera também possui compensação de contraluz, permitindo adequar a captura a diferentes condições de iluminação.
NDI®|HX e transmissão de vídeo sobre IP
A KT-UH71KTN-BQ oferece suporte a NDI®|HX e diferentes protocolos de transmissão IP.
Entre os protocolos disponíveis estão TCP/IP, HTTP, RTSP, RTMP, RTP, ONVIF, DHCP, VISCA Over IP e NDI®. O equipamento também suporta SRT.
A transmissão de vídeo pela rede utiliza compressão H.264 e H.265. O stream principal suporta resoluções de 3840×2160, 1920×1080 e 1280×720.
Já o sub-stream oferece resoluções de 640×480, 640×360, 352×288, 320×240 e 176×144.
O controle da taxa de bits pode ser configurado nos modos CBR ou VBR. Assim, o fluxo de vídeo pode ser ajustado conforme a infraestrutura de rede e as necessidades da produção.
A câmera também oferece suporte a PoE+ pelo padrão 802.3at.
USB 3.0 para produção e captura
A interface USB 3.0 Tipo-B utiliza o protocolo UVC 1.1. Dessa forma, permite integração com computadores e sistemas compatíveis.
A câmera é compatível com Windows 7 ou superior, macOS, Linux e Android.
Pela interface USB, são suportados os formatos YUY2 e MJPEG.
O formato MJPEG oferece resoluções como 3840×2160, 2560×1440, 1920×1080 e 1280×720. Já o formato YUY2 suporta 1920×1080, 1280×720 e outras resoluções.
Rastreamento facial com Inteligência Artificial
Após atualização, a KT-UH71KTN-BQ oferece rastreamento automático e foco automático com Inteligência Artificial.
O sistema também possui reconhecimento gestual. Dessa forma, a câmera pode acompanhar automaticamente uma pessoa durante determinadas aplicações.
O recurso é especialmente útil em aulas, palestras, apresentações, eventos e transmissões nas quais o operador precisa manter o apresentador enquadrado.
Movimento PTZ de alta precisão
A câmera possui movimentação Pan/Tilt para controle remoto do enquadramento.
O movimento Pan varia de -171° a +171°. Já o movimento Tilt trabalha entre -30° e +90°.
As velocidades de Pan e Tilt variam de 0,1° a 120° por segundo. Portanto, é possível realizar movimentos suaves e precisos, além de deslocamentos mais rápidos.
A KT-UH71KTN-BQ possui 9 posições predefinidas através do controle remoto IR e até 200 posições predefinidas por joystick ou software.
A precisão especificada para as posições predefinidas é de 0,1° ±10%.
O equipamento também possui suporte para flip de imagem e congelamento de imagem.
Controle remoto e integração com sistemas PTZ
A KT-UH71KTN-BQ pode ser controlada através do controle remoto infravermelho ou por sistemas externos.
O equipamento suporta os protocolos VISCA, VISCA via IP, PELCO-P e PELCO-D. Também possui detecção automática de protocolos.
Para comunicação serial, a câmera conta com RS232 In/Out através de conector 8-Pin Mini DIN, com alcance de até 30 metros.
A interface RS422/485 oferece alcance de até 120 metros. Assim, a câmera pode ser integrada a diferentes sistemas profissionais de controle PTZ.
Entrada de áudio
A câmera possui uma entrada de áudio de linha através de conector de 3,5 mm.
O áudio utiliza compressão AAC e suporta taxas de 48 kHz e 44,1 kHz.
Tally Light para ambientes de produção
A KT-UH71KTN-BQ possui Tally Light integrado.
Esse recurso permite identificar visualmente o estado da câmera durante uma produção audiovisual. Por isso, é adequado para ambientes em que existem múltiplas câmeras e operadores.
Aplicações da KT-UH71KTN-BQ
A câmera PTZ 4K pode ser utilizada em diferentes ambientes profissionais, incluindo:
- Estúdios de televisão;
- Emissoras e ambientes de broadcast;
- Produção audiovisual;
- Transmissões ao vivo;
- Streaming profissional;
- Auditórios;
- Salas de aula;
- Videoconferências;
- Igrejas;
- Eventos corporativos;
- Palestras e apresentações;
- Produção de conteúdo;
- Sistemas de vídeo sobre IP;
- Ambientes de produção NDI®;
- Estruturas profissionais com infraestrutura 12G-SDI.
Alimentação, PoE+ e instalação
A câmera utiliza alimentação DC 12V, com corrente máxima de 1,3 A e consumo máximo de 30 W.
Além da alimentação convencional, o equipamento suporta PoE+ pelo padrão 802.3at.
A KT-UH71KTN-BQ possui dimensões de 193 × 158 × 208 mm e peso aproximado de 2,0 kg.
A temperatura de operação especificada é de 0 a 40 °C. Para armazenamento, a faixa é de -10 a 60 °C.
O modelo está disponível na cor preta. A versão branca é oferecida como opção.
Acessórios inclusos
A KT-UH71KTN-BQ acompanha:
- Fonte de alimentação 12V;
- Controle remoto IR;
- Manual;
- Cabo USB 3.0;
- Cabo RS-232C;
- Suporte de teto;
- Suporte de parede opcional.
A KT-UH71KTN-BQ combina captura 4K Ultra HD a 60 FPS, zoom óptico de 25X, Dual 12G-SDI, HDMI, USB 3.0 e transmissão IP em uma câmera PTZ voltada para aplicações profissionais.
Além disso, o suporte a NDI®|HX, PoE+, VISCA, ONVIF, RTSP, RTMP e SRT permite integrar o equipamento a diferentes estruturas de produção audiovisual.
Com recursos de rastreamento facial por Inteligência Artificial, reconhecimento gestual, Tally Light e controle PTZ, a câmera oferece uma solução versátil para ambientes de broadcast, streaming e produção profissional.
Características principais
- Modelo: KT-UH71KTN-BQ
- Tipo: Câmera PTZ de nível broadcast
- Resolução máxima: 4K Ultra HD 60FPS
- Zoom óptico: 25X
- Sensor: SONY 1/1.8″ CMOS
- Pixels totais: 8,50 MP
- Pixels efetivos: 8,29 MP
- Rastreamento facial automático com Inteligência Artificial
- Foco automático com IA após atualização
- Reconhecimento gestual
- NDI®|HX
- Tally Light
- PoE+ 802.3at
- Rotação Pan: 355° aproximadamente
Parâmetros de imagem
- Modo de varredura: Linha por linha
- Resolução HDMI:
- 4K60/59.94/50/30/29.97/25
- 1080p60/59.94/50/30/29.97/25
- 720p60/50
- Resolução 12G-SDI:
- 4K60/59.94/50/30/29.97/25
- 1080p60/59.94/50/30/29.97/25
- 720p60/50
- Resolução 3G-SDI:
- 1080p60/59.94/50/30/29.97/25
- 1080i60/59.94/50
- 720p60/50
- Relação sinal/ruído: ≥ 50 dB
- Iluminação mínima: 0,1 Lux
- Redução de ruído digital: 2D e 3D
- Compensação de contraluz: Suportada
- Flip de imagem: Suportado
- Congelamento de imagem: Suportado
Lente
- Zoom óptico: 25X
- Distância focal: f=7,1 mm (W) ~ 171,95 mm (T)
- Ângulo de visão horizontal: 59,2° (W) ~ 2,5° (T)
- Ângulo de visão vertical: 34,6° (W) ~ 1,4° (T)
- Íris: F1.61 ~ F5.19
- Foco: Automático / Manual
- Velocidade do obturador: 1/50s ~ 1/10000s
Exposição e balanço de branco
- Exposição:
- Automática
- Manual
- Prioridade de íris
- Prioridade de obturador
- Prioridade de brilho
- Balanço de branco:
- Automático
- Indoor
- Outdoor
- Keying
- Auto Tracking
- Manual
Pan / Tilt
- Ângulo Pan: -171° ~ +171°
- Ângulo Tilt: -30° ~ +90°
- Velocidade Pan: 0,1° ~ 120°/s
- Velocidade Tilt: 0,1° ~ 120°/s
- Posições predefinidas via IR: 9
- Posições predefinidas via joystick/software: 200
- Precisão das posições predefinidas: 0,1° ±10%
- Flip de imagem: Suportado
- Congelamento de imagem: Suportado
Inteligência Artificial
- Rastreamento facial automático
- Rastreamento automático após atualização
- Foco automático com IA após atualização
- Reconhecimento gestual
USB 3.0
- Interface: USB 3.0 Tipo-B
- Protocolo: UVC 1.1
- Compatibilidade:
- Windows 7 ou superior
- macOS
- Linux
- Android
- Compressão de vídeo:
- YUY2
- MJPEG
- Resoluções MJPEG:
- 3840×2160
- 2560×1440
- 1920×1080
- 1280×720
- Outras
- Resoluções YUY2:
- 1920×1080
- 1280×720
- Outras
Rede e transmissão IP
- Interface de rede: RJ45 Gigabit
- Velocidade da porta: 1000 Mbps
- Protocolos:
- TCP/IP
- HTTP
- RTSP
- RTMP
- RTP
- ONVIF
- DHCP
- VISCA Over IP
- NDI®
- SRT
- Compressão de vídeo:
- H.264
- H.265
- Stream principal:
- 3840×2160
- 1920×1080
- 1280×720
- Sub-stream:
- 640×480
- 640×360
- 352×288
- 320×240
- 176×144
- Controle de taxa de bits:
- VBR
- CBR
- NDI: NDI®|HX
- PoE+: Suportado, padrão 802.3at
Interfaces de vídeo
- HDMI: 1 saída, versão 2.0
- 12G-SDI: Dual 12G-SDI conforme especificação do modelo
- 3G-SDI: Suporte conforme formatos especificados
- USB: 1 saída USB 3.0 Tipo-B
- Rede: 1 porta RJ45 1000M
Áudio
- Entrada de áudio: 1 × linha 3,5 mm
- Compressão de áudio: AAC
- Taxas de áudio: 48 kHz / 44,1 kHz
Controle
- Controle remoto: Infravermelho (IR)
- Protocolos:
- VISCA
- VISCA via IP
- PELCO-P
- PELCO-D
- Detecção automática de protocolos: Suportada
- RS232 In/Out: 8-Pin Mini DIN
- Alcance RS232: Até 30 m
- RS422/485: Até 120 m
Alimentação
- Tensão de entrada: DC 12V
- Corrente de entrada: Máx. 1,3 A
- Consumo máximo: 30 W
- PoE+: 802.3at
- Conector de alimentação: IEC 60130-10 Tipo A
Características gerais
- Tally Light: Suportado
- Cor: Preto
- Cor branca: Opcional
- Dimensões: L193 × W158 × H208 mm
- Peso: 2,0 kg
- Temperatura de operação: 0 ~ 40 °C
- Temperatura de armazenamento: -10 ~ 60 °C
Acessórios inclusos
- Fonte de alimentação 12V
- Controle remoto IR
- Manual
- Cabo USB 3.0
- Cabo RS-232C
- Suporte de teto
- Suporte de parede opcional
