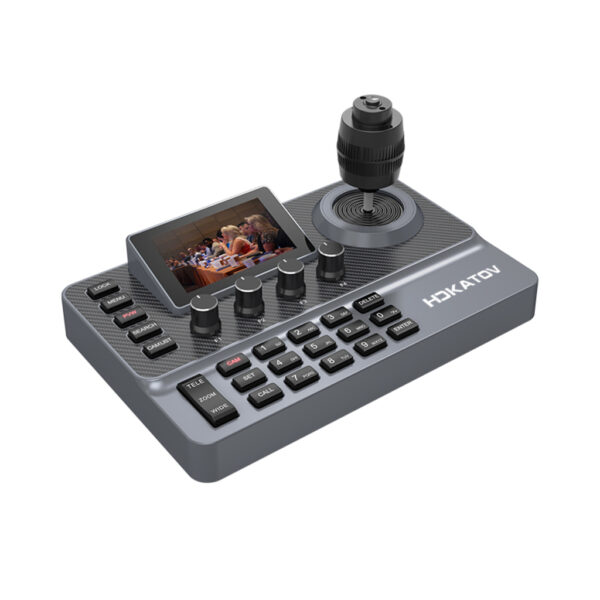

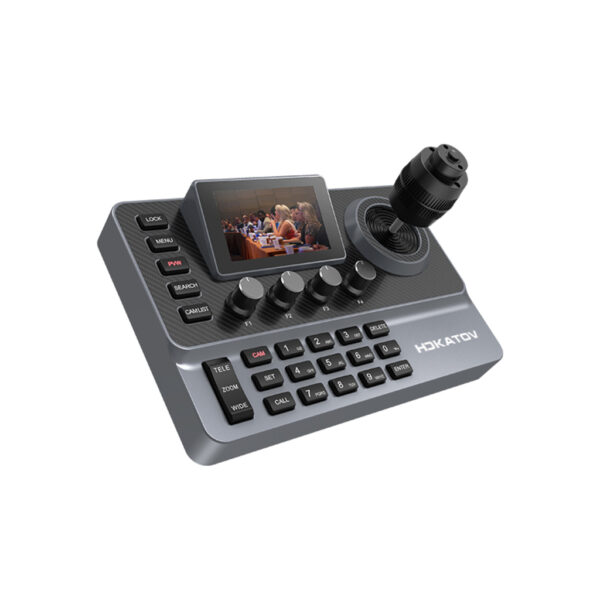

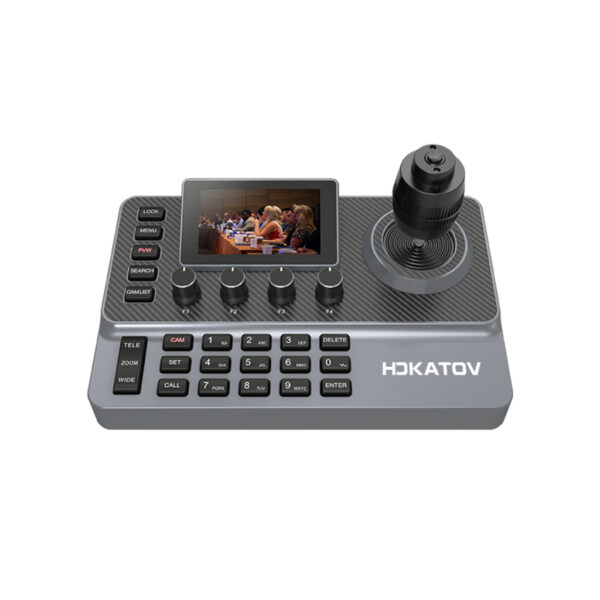

Controlador PTZ KC10N-BQ – Joystick 4D Mesa Controladora PTZ Compacta com Monitor Preview e NDI® HX3
Controlador PTZ KC10N-BQ com joystick 4D, monitor preview 4K integrado, suporte NDI® HX3, ONVIF e controle de até 1000 câmeras IP.
- Description
- CARACTERÍSTICAS
- Garantia
Description
Controle Profissional para Câmeras PTZ em Ambientes Broadcast e Audiovisuais
O Controlador PTZ KC10N-BQ foi desenvolvido para operações profissionais de vídeo, broadcast, streaming, eventos ao vivo, igrejas, estúdios de produção e ambientes corporativos que exigem controle preciso de câmeras PTZ. Com monitor colorido integrado de 3 polegadas, joystick 4D de alta precisão e suporte nativo ao protocolo NDI® HX3, o equipamento oferece gerenciamento centralizado e operação eficiente de múltiplas câmeras em sistemas IP e seriais.
Além disso, sua interface de monitoramento permite visualizar em tempo real o vídeo da câmera selecionada diretamente na mesa controladora. O sistema suporta fluxos RTSP e NDI® HX3 com resolução de até 4K Ultra HD em 30 fps, proporcionando acompanhamento preciso dos enquadramentos durante a operação.
Controle Preciso e Operação Intuitiva
O joystick 4D de alta sensibilidade permite movimentos suaves de Pan, Tilt e Zoom, oferecendo controle refinado para produções que demandam enquadramentos precisos. Complementando a operação, os knobs rotativos calibrados possibilitam ajustes rápidos de foco, exposição, balanço de branco, íris e outros parâmetros avançados da câmera.
Dessa forma, o operador consegue realizar ajustes em tempo real sem interromper a transmissão ou a gravação.
Compatibilidade com Diversos Protocolos
O KC10N-BQ suporta os principais protocolos utilizados no mercado profissional de vídeo e broadcast. Entre eles estão VISCA, VISCA over IP, VISCA TCP, ONVIF, Pelco-D, Pelco-P e NDI® HX3.
Além disso, o reconhecimento automático de protocolo simplifica a integração em sistemas híbridos compostos por diferentes fabricantes e modelos de câmeras PTZ.
Conectividade Completa e Alimentação PoE
Para garantir máxima flexibilidade de instalação, o controlador dispõe de interface RJ45 Gigabit Ethernet, conexões seriais RS-422 e RS-485, além de porta USB para atualizações de firmware.
O suporte ao padrão IEEE 802.3af PoE permite que alimentação elétrica, comandos de controle e sinal de preview trafeguem por um único cabo de rede, reduzindo custos de infraestrutura e simplificando a instalação.
Gerenciamento Avançado de Múltiplas Câmeras
Projetado para aplicações de pequeno, médio e grande porte, o controlador pode gerenciar até 1000 câmeras IP simultaneamente através dos protocolos ONVIF, VISCA over IP ou NDI®. Em ambientes seriais, suporta até 255 câmeras utilizando Pelco-D/P e até 7 câmeras em cascata via VISCA.
Além disso, oferece suporte completo para criação, chamada e exclusão de presets, facilitando operações multicâmera em transmissões ao vivo.
Interface Web para Configuração Remota
O equipamento conta com interface web integrada para gerenciamento remoto. Através do navegador, é possível configurar parâmetros de rede, personalizar funções dos botões, realizar atualizações de firmware e salvar perfis operacionais de forma rápida e segura.
O Controlador PTZ KC10N-BQ é uma solução completa para profissionais que buscam precisão operacional, monitoramento integrado e ampla compatibilidade com protocolos de mercado. Sua combinação de joystick 4D, monitor preview 4K, conectividade avançada e suporte nativo ao NDI® HX3 o torna ideal para aplicações broadcast, produção audiovisual, streaming profissional, eventos corporativos e sistemas de vídeo multicâmera.
Monitor Integrado
- Tela LCD colorida de 3 polegadas
- Monitoramento em tempo real da câmera selecionada
- Decodificação RTSP
- Decodificação NDI® HX3
- Resolução de preview até 3840 x 2160p30 (4K Ultra HD)
Sistema de Controle
- 1 joystick 4D de alta precisão
- Controle de Pan, Tilt e Zoom
- 3 knobs rotativos calibrados
- 1 gangorra dedicada para Zoom
- Ajustes rápidos de foco, exposição, íris e balanço de branco
- Controle de menu OSD da câmera
Protocolos Compatíveis
Protocolos IP
- ONVIF
- VISCA over IP
- VISCA TCP
- NDI® HX3 (nativo no modelo KC10N)
Protocolos Seriais
- VISCA
- Pelco-D
- Pelco-P
Recursos
- Reconhecimento automático de protocolo
- Compatibilidade com sistemas híbridos
Capacidade de Gerenciamento
Rede IP
- Até 1000 câmeras IP
Comunicação Serial
- Até 7 câmeras em cascata via VISCA
- Até 255 câmeras via Pelco-D/P
Recursos PTZ
- Presets
- Chamada de presets
- Exclusão de presets
- Controle PTZ completo
Funções Avançadas de Câmera
- Controle de foco automático
- Controle de foco manual
- Ajuste de exposição
- Ajuste de íris
- Ajuste de balanço de branco
- Controle de ganho de cor
- Ajuste de curvas Gamma
- Redução de ruído
- Controle de filtros IR
- Controle de filtros ND
- Reset PTZ

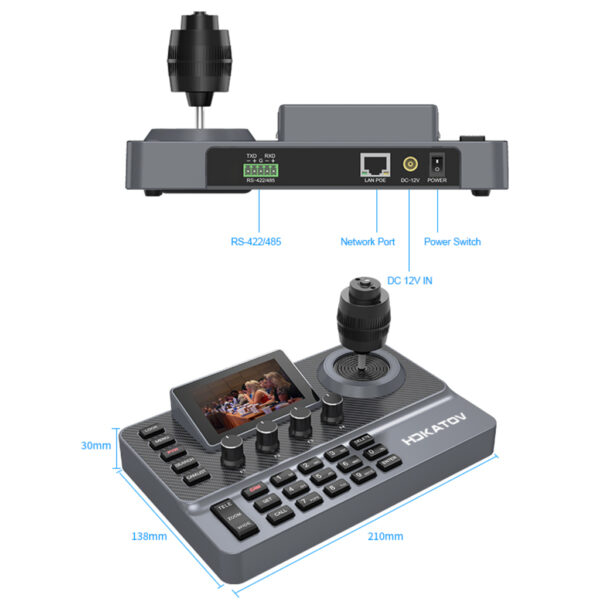

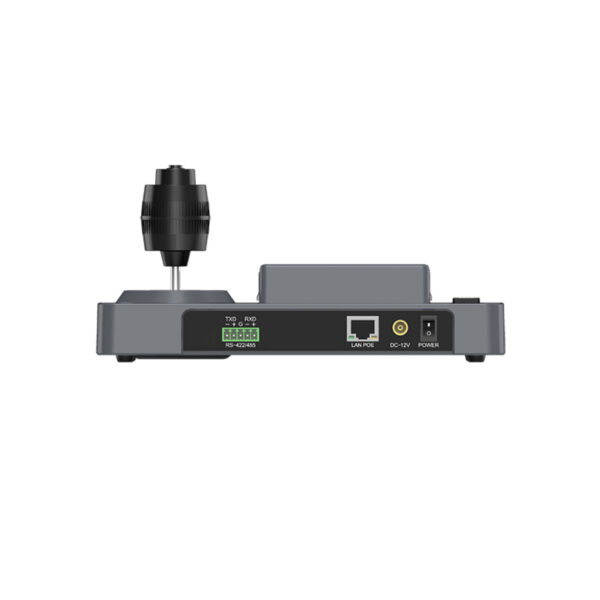

Interfaces e Conectividade
Rede
- 1 porta RJ45 Gigabit Ethernet
- 10/100/1000 Mbps adaptativa
Serial
- 1 interface RS-422
- 1 interface RS-485
- Conector Phoenix de 9 pinos
USB
- 1 porta USB para atualização de firmware
Alimentação e Consumo
- Alimentação DC 12V
- Corrente de entrada: 0,25A
- Suporte PoE IEEE 802.3af
- Consumo nominal: 3W

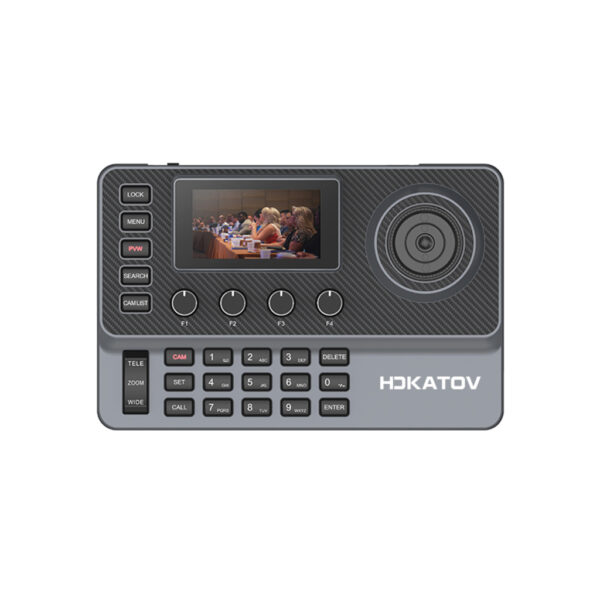

Teclado e Operação
- Teclas de silicone de alta resistência
- Retroiluminação bicolor
- Branco
- Vermelho
- Função One-Click Lock
- Botões programáveis F1, F2, F3 e F4
- Exibição dinâmica das funções na tela
Especificações Ambientais
- Uso interno (Indoor)
- Temperatura de operação: -10°C a 40°C
- Temperatura de armazenamento: -20°C a 60°C
Especificações Físicas
- Formato de mesa profissional compacta
- Peso aproximado: 1,1 kg
- Interface de operação ergonômica
- Suporte a múltiplos idiomas
Conteúdo da Embalagem
- Controlador PTZ KC10N-BQ
- Fonte de alimentação DC 12V
- Conector Phoenix para comunicação serial
- Manual do usuário
