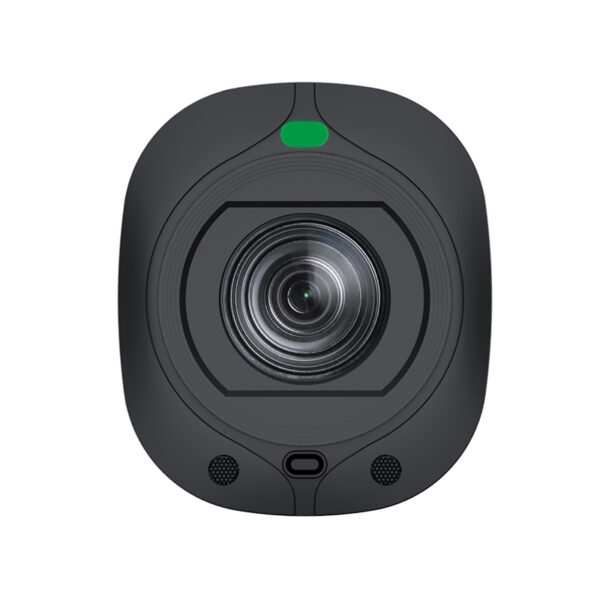

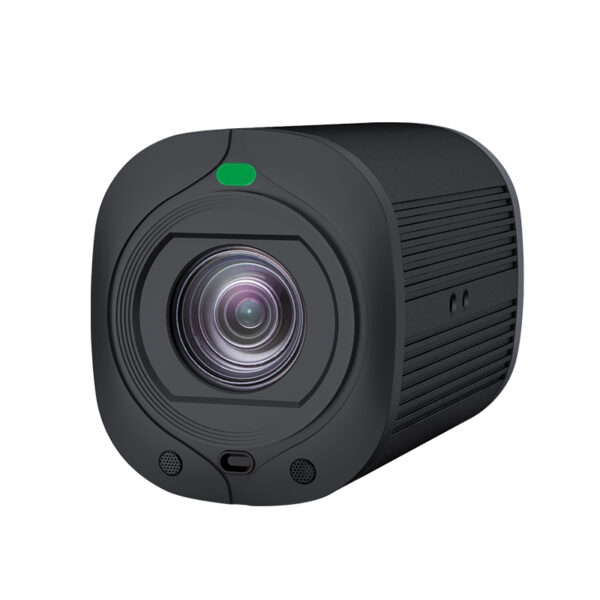

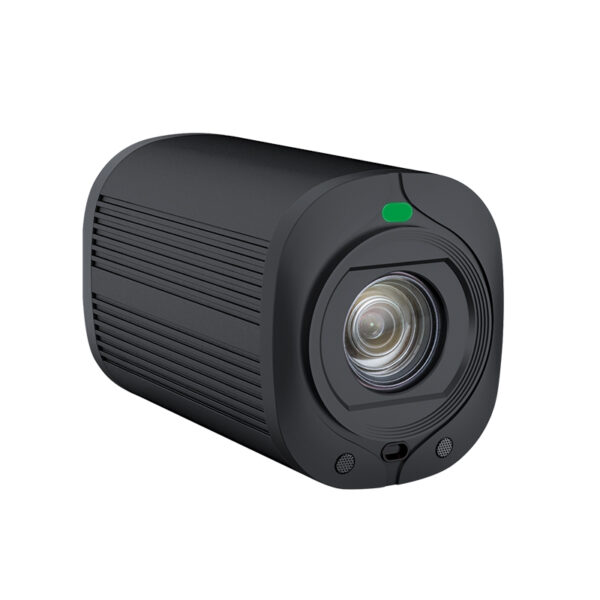

KT-S10DH Câmera PTZ
A KT-S10DH-BQ é uma câmera Box 4K 30FPS com zoom óptico 20X, USB 3.0, HDMI, IP, 3G-SDI e NDI®|HX2 opcional.
- Description
- Características
- Garantia
Description
Câmera Box 4K para transmissão profissional
A KT-S10DH-BQ é uma câmera Box desenvolvida para aplicações profissionais de transmissão, produção audiovisual, monitoramento e captura de imagens em alta resolução.
O equipamento utiliza um sensor SONY CMOS de 1/2.8″, com 8,59 MP e escaneamento progressivo. Dessa forma, oferece resolução real de até 3840×2160 a 30 FPS.
Além disso, a câmera reúne diferentes interfaces de vídeo, incluindo HDMI, USB 3.0, IP e 3G-SDI. Assim, pode ser integrada a diferentes sistemas de produção e transmissão.
A KT-S10DH-BQ também possui suporte opcional a NDI®|HX2, permitindo sua integração com fluxos de trabalho baseados em IP compatíveis com essa tecnologia.
Imagem 4K Ultra HD
O sensor SONY CMOS de 8,59 MP permite captura de imagens em resolução de até 4K.
Pelas interfaces HDMI, USB e IP, a câmera suporta resolução de até 3840×2160. Já a saída SDI oferece resolução de até 1920×1080.
A taxa de quadros máxima da câmera é de 30 FPS. O sistema utiliza escaneamento progressivo e oferece relação sinal/ruído superior a 50 dB.
Além disso, a KT-S10DH-BQ conta com redução de ruído digital 2D e 3D. Esse processamento auxilia na manutenção da qualidade da imagem em diferentes condições de iluminação.
Zoom óptico de 20X
A câmera possui lente com zoom óptico de 20X e distância focal de 5,2 mm a 94 mm.
O campo de visão horizontal varia de 58,7° no enquadramento amplo até 3,2° no enquadramento fechado. Dessa forma, é possível trabalhar com planos abertos e capturas mais aproximadas.
A câmera também possui zoom digital de 16X.
O sistema de foco pode operar nos modos automático ou manual. A velocidade do obturador varia entre 1/25 e 1/10000 segundos.
A iluminação mínima especificada é de 0,1 Lux, considerando F1.8 e AGC ativado.
HDMI, USB 3.0, IP e 3G-SDI
A KT-S10DH-BQ oferece diferentes interfaces para integração com equipamentos e sistemas profissionais.
O equipamento possui uma saída HDMI 1.4, uma saída USB 3.0 Tipo-B, uma porta RJ45 e uma saída 3G-SDI através de conector BNC.
Pelas interfaces HDMI e LAN, a câmera pode trabalhar com resolução de até 4K. A interface USB 3.0 também suporta resolução de até 4K, conforme a configuração e o fluxo utilizado.
Já a saída 3G-SDI suporta resolução de até 1920×1080.
Essa variedade de conexões permite adaptar a câmera a diferentes arquiteturas de produção, transmissão e captura.
Transmissão IP e NDI®|HX2 opcional
A interface de rede suporta protocolos utilizados em produção e transmissão de vídeo sobre IP.
Entre eles estão ONVIF, RTSP, RTMP, VISCA over IP e NDI®|HX2, sendo o NDI®|HX2 um recurso opcional.
A transmissão utiliza compressão H.264 e H.265.
O Main Stream suporta resoluções de 3840×2160, 1920×1080 e 1280×720. Já o Sub Stream oferece resoluções de 640×480, 640×360, 352×288, 320×240 e 320×180.
O bitrate pode chegar a 30 Mbps no Main Stream e até 12 Mbps no Sub Stream.
O controle da câmera pode ser realizado pela interface Web ou pelo controle remoto.
Tally frontal e traseiro
A KT-S10DH-BQ possui sistema Tally integrado na parte frontal e traseira.
As luzes Tally podem utilizar indicação verde e vermelha para facilitar a identificação do status da câmera durante uma produção.
Esse recurso é especialmente útil em estúdios, ambientes de transmissão e estruturas com múltiplas câmeras.
Controle remoto e joystick 5D
A câmera conta com controle remoto sem fio de 2,4 GHz para operação a longa distância.
Além disso, o sistema é compatível com controle por joystick 5D com tela. O controlador permite acesso aos menus, operação do zoom e gerenciamento de múltiplas câmeras.
Para integração com sistemas profissionais, o equipamento suporta protocolos VISCA, PELCO-P e PELCO-D, além de detecção automática de protocolo.
Presets e controle PTZ
A KT-S10DH-BQ oferece posições predefinidas para facilitar a operação da câmera.
São suportadas até 255 posições predefinidas via comunicação serial e até 200 posições através de joystick ou computador.
A precisão especificada para as posições predefinidas é de 0,2°.
O equipamento também suporta congelamento e inversão de imagem.
Entrada de áudio
A câmera possui uma entrada de áudio através de conector de 3,5 mm.
O sistema utiliza compressão AAC e taxa de bits de 128 Kbps.
Dessa forma, a entrada pode ser integrada ao fluxo de produção conforme a estrutura utilizada.
Instalação flexível
A KT-S10DH-BQ pode ser instalada em diferentes posições conforme as necessidades do ambiente.
O equipamento pode ser montado sobre mesa, parede ou teto. O suporte de parede é oferecido como opcional.
Seu formato compacto, com dimensões de 150 × 92 × 92 mm, facilita a integração em diferentes estruturas de produção.
Aplicações da KT-S10DH-BQ
A câmera Box 4K pode ser utilizada em diferentes aplicações profissionais, incluindo:
- Estúdios de televisão;
- Emissoras e ambientes de broadcast;
- Transmissões ao vivo;
- Streaming profissional;
- Produção audiovisual;
- Sistemas de vídeo sobre IP;
- Auditórios;
- Salas de aula;
- Igrejas;
- Eventos;
- Palestras e apresentações;
- Videoconferências;
- Produção de conteúdo;
- Sistemas com infraestrutura SDI;
- Sistemas compatíveis com NDI®|HX2.
Alimentação e características gerais
A KT-S10DH-BQ utiliza alimentação DC 12V, com corrente máxima de 1,2 A e consumo máximo de 15 W.
A câmera possui dimensões de 150 × 92 × 92 mm e peso aproximado de 0,5 kg.
A temperatura de operação é de 0 a 40 °C, com umidade de operação entre 10% e 90%.
Para armazenamento, a temperatura especificada varia de -10 a 60 °C.
O equipamento possui acabamento na cor preta.
Acessórios inclusos
A KT-S10DH-BQ acompanha:
- Fonte de alimentação 12V;
- Controle remoto IR;
- Manual;
- Cabo de rede curto;
- Suporte de parede opcional.
A KT-S10DH-BQ combina captura 4K a 30 FPS, zoom óptico de 20X, HDMI, USB 3.0, IP e 3G-SDI em um formato compacto de câmera Box.
Além disso, o equipamento oferece transmissão IP com H.264 e H.265, suporte a ONVIF, RTSP, RTMP e VISCA over IP. O NDI®|HX2 está disponível como recurso opcional.
Com Tally frontal e traseiro, controle remoto, suporte a joystick 5D e diferentes opções de instalação, a câmera pode ser integrada a diversas estruturas profissionais de produção e transmissão.
Características principais
- Modelo: KT-S10DH-BQ
- Tipo: Câmera Box de transmissão
- Resolução máxima: 4K
- Taxa de quadros máxima: 30 FPS
- Zoom óptico: 20X
- Zoom digital: 16X
- Sensor: SONY 1/2.8″ CMOS
- Resolução do sensor: 8,59 MP
- Escaneamento: Progressivo
- NDI®|HX2: Opcional
- Tally frontal: Suportado
- Tally traseiro: Suportado
- Controle remoto: 2,4 GHz
- Controle por joystick 5D: Suportado
Parâmetros de imagem
- Resolução HDMI/USB/IP: Até 3840×2160
- Resolução SDI: Até 1920×1080
- Foco: Automático / Manual
- Campo de visão horizontal: 58,7° (W) ~ 3,2° (T)
- Velocidade do obturador: 1/25 ~ 1/10000s
- Iluminação mínima: 0,1 Lux (F1.8, AGC ON)
- Relação sinal/ruído: >50 dB
- Redução de ruído: 2D e 3D
- Imagem invertida: Suportada
Lente
- Zoom óptico: 20X
- Distância focal: f=5,2 mm ~ 94 mm
- Zoom digital: 16X
- Campo de visão horizontal: 58,7° (W) ~ 3,2° (T)
- Foco: Automático / Manual
Exposição
- Automática
- Manual
- Prioridade de obturador
- Prioridade de abertura
- Brilho
Balanço de branco
- Automático
- Interior
- Exterior
- Um toque
- Manual
- Temperatura de cor
- Rastreamento
Rede / LAN
- Protocolos:
- ONVIF
- RTSP
- RTMP
- VISCA over IP
- NDI®|HX2 — opcional
- Compressão de vídeo:
- H.264
- H.265
- Main Stream:
- 3840×2160
- 1920×1080
- 1280×720
- Sub Stream:
- 640×480
- 640×360
- 352×288
- 320×240
- 320×180
- Bitrate Main Stream: Até 30 Mbps
- Bitrate Sub Stream: Até 12 Mbps
- Controle: Web / CRL
USB 3.0
- Protocolo: UVC 1.1
- Interface: USB 3.0 Tipo-B
- Compatibilidade:
- Windows
- macOS
- Linux
- Android
- Compressão:
- YUV
- MJPEG
- H.264
- Resolução máxima: Até 3840×2160
- Taxa de quadros: Até 30 FPS
- Controle PTZ via UVC: Suportado

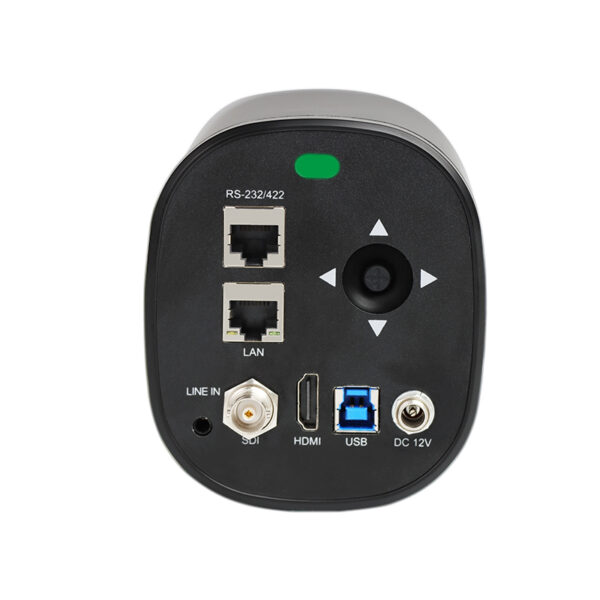

Interfaces
- HDMI: 1 × HDMI v1.4
- USB: 1 × USB 3.0 Tipo-B
- Rede: 1 × RJ45
- SDI: 1 × 3G-SDI, BNC
- Serial: 1 × RS-232
- Serial: 1 × RS-485
- Áudio: 1 × Audio IN, 3,5 mm
- Energia: DC 12V, padrão JEITA
Áudio
- Entrada de áudio: 1 × Audio IN, 3,5 mm
- Compressão: AAC
- Taxa de bits: 128 Kbps
Controle PTZ
- Protocolos de controle:
- VISCA
- PELCO-P
- PELCO-D
- Detecção automática de protocolo: Suportada
- Posições predefinidas via serial: Até 255
- Posições predefinidas via joystick ou PC: Até 200
- Precisão das predefinições: 0,2°
- Congelamento de imagem: Suportado
- Inversão de imagem: Suportada
- Controle via UVC: Suportado
Tally
- Tally frontal: Suportado
- Tally traseiro: Suportado
- Indicadores: Verde / Vermelho
Alimentação
- Tensão de entrada: DC 12V
- Corrente máxima: 1,2 A
- Consumo máximo: 15 W
- Padrão de alimentação: JEITA
Instalação
- Instalação sobre mesa: Suportada
- Instalação em parede: Suportada
- Instalação no teto: Suportada
- Suporte de parede: Opcional
Características gerais
- Cor: Preto
- Dimensões: 150 × 92 × 92 mm
- Peso: 0,5 kg
- Temperatura de operação: 0 ~ 40 °C
- Umidade de operação: 10% ~ 90%
- Temperatura de armazenamento: -10 ~ 60 °C
Acessórios inclusos
- Fonte de alimentação 12V
- Controle remoto IR
- Manual
- Cabo de rede curto
- Suporte de parede opcional
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
