Description

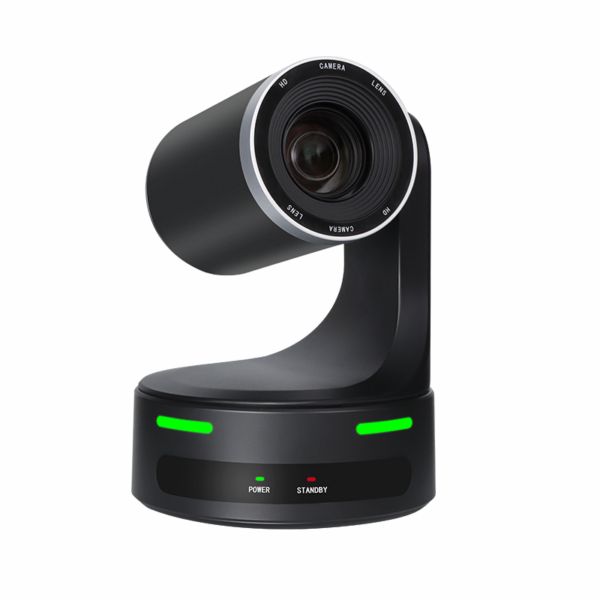

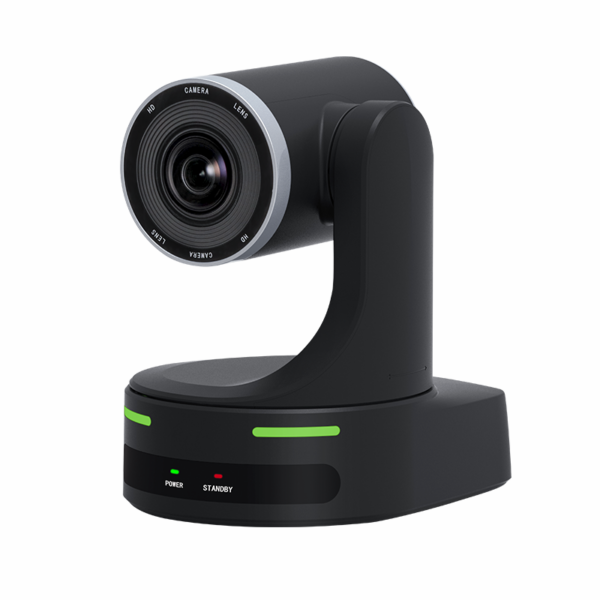

Câmera PTZ Full HD para videoconferência e produção audiovisual

A KT-HD86A-BQ é uma câmera universal para videoconferência e aplicações profissionais de produção audiovisual. O equipamento combina resolução Full HD, zoom óptico de 20X, múltiplas interfaces de vídeo e recursos de Inteligência Artificial.

O modelo utiliza sensor SONY 1/2.8″ CMOS, com 3,10 megapixels e 2,07 megapixels efetivos. A resolução máxima chega a 1920×1080 a 60 FPS.

Além disso, a câmera oferece conexões HDMI, 3G-SDI, USB 3.0 e rede IP. Dessa forma, pode ser integrada a computadores, sistemas de videoconferência, equipamentos de produção e estruturas de transmissão.

Qualidade de imagem Full HD 1080P

A KT-HD86A-BQ suporta resolução Full HD 1080P com taxas de quadros de até 60 FPS. Também oferece formatos 1080p, 1080i e 720p para atender diferentes sistemas de vídeo.

O processamento de imagem conta com redução de ruído digital 2D e 3D. Esse recurso contribui para uma imagem mais limpa em diferentes condições de iluminação.

A câmera possui relação sinal/ruído de ≥50 dB e iluminação mínima especificada de 0,1 Lux @ F1.5, com AGC ativado para o modelo HD86A.

Também estão disponíveis recursos de exposição automática e manual. O usuário pode selecionar prioridade de íris, prioridade de obturador ou prioridade de brilho.

O balanço de branco pode operar nos modos automático, interno, externo, One Push, rastreamento automático e manual.

Zoom óptico de 20X

A lente da KT-HD86A possui zoom óptico de 20X e distância focal de 5,2 mm a 104 mm. Além disso, o equipamento conta com zoom digital de 16X.

O ângulo de visão horizontal varia de 58,7° no enquadramento amplo até 3,2° no enquadramento fechado. Já o ângulo de visão vertical varia de 32,2° a 1,8°.

Esse conjunto permite utilizar a câmera em ambientes com diferentes distâncias de captura. Por isso, o equipamento é adequado para salas de reunião, salas de aula, auditórios, estúdios, videoconferências e apresentações.

O sistema de foco pode ser configurado nos modos automático ou manual. A velocidade do obturador varia de 1/50s a 1/10000s.

HDMI, 3G-SDI, USB 3.0 e IP

A KT-HD86A-BQ oferece múltiplas interfaces para integração com diferentes sistemas profissionais.

A câmera possui uma saída HDMI 1.4, uma saída 3G-SDI, uma porta USB 3.0 Tipo-B e uma interface de rede RJ45.

A conexão USB utiliza o protocolo UVC 1.1. Assim, permite integração com computadores e sistemas compatíveis sem depender de interfaces proprietárias.

A câmera é compatível com Windows 7 ou superior, macOS, Linux e Android.

Pela USB 3.0, são suportados os formatos YUY2 e MJPEG, com taxas de quadros de até 60 FPS.

Transmissão IP e NDI®|HX2 opcional

A interface de rede suporta diferentes protocolos utilizados em transmissão e produção audiovisual.

Entre eles estão TCP/IP, HTTP, RTSP, RTMP, RTMPS, SRT, ONVIF, DHCP e VISCA Over IP.

A câmera utiliza compressão H.264 e H.265 para transmissão pela rede. O sistema disponibiliza um fluxo principal e um subfluxo.

O fluxo principal suporta resoluções de até 1920×1080. Já o subfluxo oferece opções como 640×480, 640×360, 480×360, 352×288, 320×240 e 176×144.

O controle de taxa de bits pode ser configurado em VBR ou CBR.

O suporte a NDI®|HX2 é opcional. Dessa forma, a configuração deve ser especificada conforme a versão adquirida.

Inteligência Artificial para rastreamento e enquadramento

A versão HD86A conta com recursos de Inteligência Artificial para auxiliar no controle automático do enquadramento.

Entre os recursos disponíveis estão rastreamento de IA, enquadramento automático, ajuste do tamanho de rastreamento, sensibilidade de rastreamento e posição de guarda de IA.

O rastreamento automático de rosto permite acompanhar o apresentador ou participante durante uma videoconferência, aula, palestra ou transmissão.

Além disso, o enquadramento automático auxilia na manutenção do sujeito dentro da área de captura, reduzindo a necessidade de ajustes manuais durante a operação.

Movimento PTZ e controle remoto

A câmera possui movimentação Pan de 355° e Tilt de -30° a +90°.

A velocidade de Pan varia entre 1° e 80° por segundo. Já a velocidade de Tilt varia entre 1° e 60° por segundo.

O equipamento oferece 9 posições predefinidas através do controle remoto IR e até 255 posições utilizando joystick ou computador.

A precisão especificada para as posições predefinidas é de 0,1° ±10%.

Também são suportados flip de imagem e congelamento de imagem.

Protocolos de controle

A KT-HD86A-BQ suporta diferentes protocolos para integração com sistemas de controle PTZ.

Entre os protocolos disponíveis estão VISCA, PELCO-P e PELCO-D. O equipamento também possui identificação automática do protocolo.

A câmera conta com interface RS232 In/Out através de conector 8-Pin Mini DIN, com alcance de até 30 metros.

Também possui interface RS422/485 através de conector Phoenix de 5 pinos, com alcance especificado de até 1200 metros.

Tally Light para produção audiovisual

A KT-HD86A-BQ possui luz Tally frontal para indicação visual do status de transmissão.

Esse recurso facilita a identificação da câmera em ambientes com múltiplos equipamentos, como estúdios, salas de produção, auditórios e estruturas de transmissão.

Pass-through IR e videoconferência

A câmera possui recurso de Pass-through IR, permitindo a transmissão de comandos infravermelhos através da porta VISCA-IN.

Além disso, o equipamento é compatível com sistemas de videoconferência. Assim, pode ser utilizado em salas de reunião, ambientes corporativos, instituições de ensino e outras aplicações que necessitem de captura de vídeo com controle PTZ.

Instalação versátil

A KT-HD86A-BQ pode ser instalada em diferentes posições conforme a estrutura do ambiente.

O equipamento é compatível com montagem em parede, teto ou mesa.

O conjunto acompanha suporte de teto e possui suporte de parede como opção.

Entrada de áudio

A câmera possui uma entrada de áudio de linha através de conector de 3,5 mm.

O áudio utiliza compressão AAC e taxa de bits de 128 kbps.

PoE opcional

A KT-HD86A-BQ possui suporte opcional a PoE pelo padrão 802.3af.

Quando disponível na configuração adquirida, esse recurso permite utilizar a infraestrutura de rede compatível para alimentação da câmera, simplificando a instalação.

Aplicações da KT-HD86A-BQ

A câmera pode ser utilizada em diferentes ambientes profissionais, incluindo:

• Salas de videoconferência;
• Reuniões corporativas;
• Estúdios de produção audiovisual;
• Emissoras;
• Transmissões ao vivo;
• Streaming;
• Salas de aula;
• Auditórios;
• Igrejas;
• Palestras;
• Apresentações;
• Eventos corporativos;
• Produção de conteúdo;
• Sistemas de vídeo sobre IP;
• Aplicações com controle PTZ.

Alimentação e características gerais

A KT-HD86A-BQ utiliza alimentação DC 12V, com corrente máxima de 1,5 A e consumo máximo de 18 W.

O equipamento possui dimensões de 134 × 174 × 187 mm e peso aproximado de 1,2 kg.

A temperatura de operação é de 0 a 40 °C. Já a temperatura de armazenamento varia de -10 a 60 °C.

A câmera está disponível na cor preta, com opção branca.

Acessórios inclusos

A KT-HD86A-BQ acompanha:

• Adaptador de energia DC 12V;
• Controle remoto IR;
• Manual do usuário;
• Cabo USB 3.0;
• Cabo RS-232C;
• Suporte de teto;
• Suporte de parede opcional.

A KT-HD86A-BQ combina resolução Full HD 1080P a 60 FPS, zoom óptico de 20X, USB 3.0, HDMI, 3G-SDI e transmissão IP em uma câmera PTZ desenvolvida para videoconferência e produção audiovisual.

Além disso, a versão HD86A conta com recursos de Inteligência Artificial para rastreamento facial e enquadramento automático.

O equipamento também oferece protocolos VISCA, PELCO-P/D, ONVIF, RTSP, RTMP, RTMPS e SRT. O NDI®|HX2 e o PoE são recursos opcionais, conforme a configuração adquirida.

Características principais

• Modelo: KT-HD86A-BQ
• Tipo: Câmera PTZ universal para videoconferência
• Resolução máxima: Full HD 1920×1080
• Taxa de quadros máxima: 60 FPS
• Zoom óptico: 20X
• Zoom digital: 16X
• Sensor: SONY 1/2.8″ CMOS
• Pixels totais: 3,10 MP
• Pixels efetivos: 2,07 MP
• NDI®|HX2: Opcional
• PoE: 802.3af, opcional
• Inteligência Artificial: Suportada
• Rastreamento facial: Suportado
• Enquadramento automático: Suportado
• Reconhecimento de tamanho de rastreamento: Suportado
• Sensibilidade de rastreamento: Suportada
• Posição de guarda de IA: Suportada
• Tally Light: Suportado
• Pass-through IR: Suportado

---

Parâmetros de imagem

• Modo de digitalização: Linha por linha
• Resolução HDMI:
  • 1080p60/59.94/50/30/29.97/25
  • 1080i60/59.94/50
  • 720p60/50
• Resolução SDI:
  • 1080p60/59.94/50/30/29.97/25
  • 1080i60/59.94/50
  • 720p60/50
• Relação S/N: ≥50 dB
• Iluminação mínima HD86A: 0,1 Lux @ F1.5, AGC ON
• Redução de ruído digital: 2D e 3D
• Compensação de luz de fundo: Suportada
• Flip: Suportado
• Congelamento de imagem: Suportado

---

Lente

• Zoom óptico: 20X
• Distância focal: f=5,2 mm (W) ~ 104 mm (T)
• Íris: F1.55 ~ F3.13
• Zoom digital: 16X
• Ângulo de visão horizontal HD86A: 58,7° (W) ~ 3,2° (T)
• Ângulo de visão vertical HD86A: 32,2° (W) ~ 1,8° (T)
• Foco: Automático / Manual
• Velocidade do obturador: 1/50s ~ 1/10000s

---

Exposição

• Automática
• Manual
• Prioridade de íris
• Prioridade de obturador
• Prioridade de brilho

---

Balanço de branco

• Automático
• Interno
• Externo
• One Push
• Rastreamento automático
• Manual

---

Pan / Tilt

• Ângulo Pan: 355°
• Ângulo Tilt: -30° ~ +90°
• Velocidade Pan: 1° ~ 80°/s
• Velocidade Tilt: 1° ~ 60°/s
• Posições predefinidas via controle IR: 9
• Posições predefinidas via joystick ou PC: 255
• Precisão da posição: 0,1° ±10%
• Flip: Suportado
• Congelamento de imagem: Suportado

---

Inteligência Artificial

• Rastreamento de IA: Suportado
• Rastreamento automático de rosto: Suportado
• Enquadramento automático: Suportado
• Tamanho de rastreamento: Suportado
• Sensibilidade de rastreamento: Suportada
• Posição de guarda de IA: Suportada

---

USB 3.0

• Protocolo: UVC 1.1
• Interface: USB 3.0 Tipo-B
• Compatibilidade:
  • Windows 7 ou superior
  • macOS
  • Linux
  • Android
• Compatibilidade USB 2.0: Suportada
• Compressão de vídeo:
  • YUY2
  • MJPEG
• Resoluções:
  • 1920×1080
  • 1280×720
  • 960×540
  • 800×600
  • 720×576
  • 720×480
  • 640×480
  • 640×360
  • 352×288
  • 320×240
• Taxa de quadros: Até 60 FPS
• Controle UVC: Suportado

---

Rede / LAN

• Interface: RJ45
• Velocidade: Ethernet adaptável 10M/100M
• Protocolos:
  • TCP/IP
  • HTTP
  • RTSP
  • RTMP
  • RTMPS
  • SRT
  • ONVIF
  • DHCP
  • VISCA Over IP
  • NDI®|HX2 — opcional
• Compressão de vídeo:
  • H.264
  • H.265
• Fluxos: 1 fluxo principal + 1 subfluxo
• Resolução do fluxo principal:
  • 1920×1080
  • 1280×960
  • 1280×720
  • 720×576
  • 720×480
  • 640×480
• Resolução do subfluxo:
  • 640×480
  • 640×360
  • 480×360
  • 352×288
  • 320×240
  • 176×144
• Controle de taxa de bits:
  • VBR
  • CBR

---

Áudio

• Entrada: Linha 3,5 mm
• Compressão: AAC
• Taxa de bits: 128 kbps

---

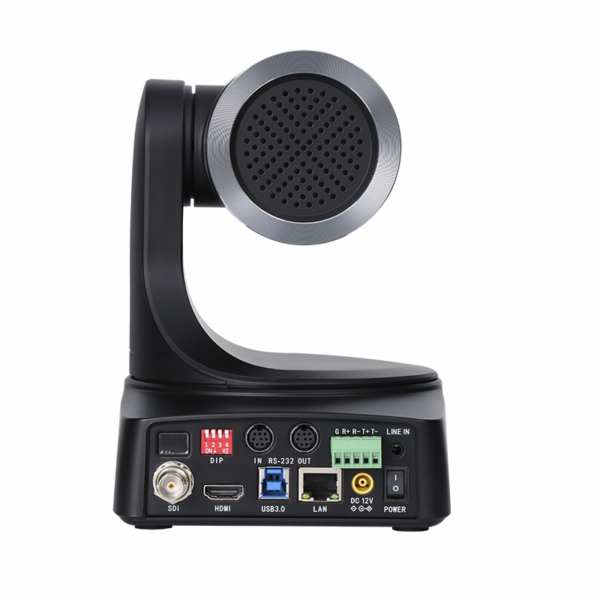

Interfaces

• HDMI: 1 saída, versão 1.4
• SDI: 1 saída, 3G-SDI
• USB: 1 × USB 3.0 Tipo-B
• Rede: 1 × RJ45, Ethernet 10M/100M
• Áudio: 1 × entrada de linha, 3,5 mm
• RS232 IN/OUT: 1 × 8-Pin Mini DIN
• RS232: Até 30 m
• RS422/485: 1 × interface Phoenix de 5 pinos
• RS422/485: Até 1200 m
• Alimentação: JEITA RC-5320A Tipo 4

---

Protocolos de controle

• VISCA
• VISCA Over IP
• PELCO-P
• PELCO-D
• Identificação automática de protocolo
• Pass-through IR via VISCA-IN

---

Tally Light

• Luz Tally frontal
• Indicador de status da transmissão

---

Alimentação

• Tensão de entrada: DC 12V
• Corrente máxima: 1,5 A
• Consumo máximo: 18 W
• PoE: 802.3af, opcional
• Conector: JEITA RC-5320A Tipo 4

---

Instalação

• Montagem em mesa: Suportada
• Montagem em parede: Suportada
• Montagem em teto: Suportada
• Suporte de teto: Incluso
• Suporte de parede: Opcional

---

Características gerais

• Cor: Preto
• Cor branca: Opcional
• Dimensões: L134 × P174 × A187 mm
• Peso: 1,2 kg
• Temperatura de operação: 0 ~ 40 °C
• Temperatura de armazenamento: -10 ~ 60 °C

---

Acessórios

• Adaptador de energia DC 12V
• Controle remoto IR
• Manual do usuário
• Cabo USB 3.0
• Cabo RS-232C
• Suporte de teto
• Suporte de parede opcional
