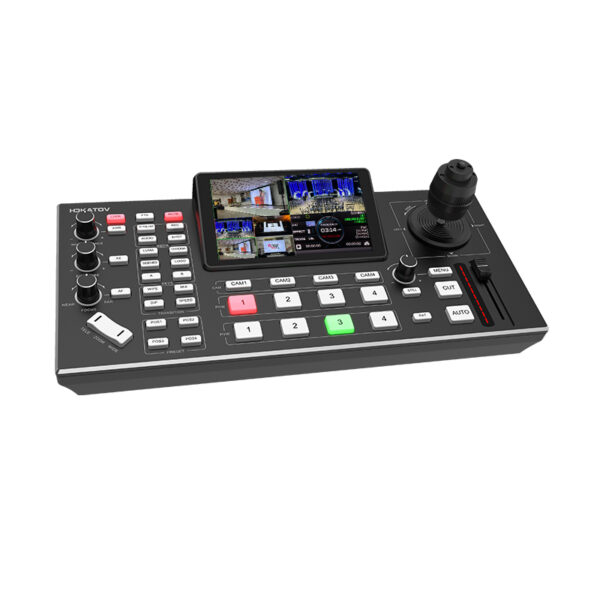

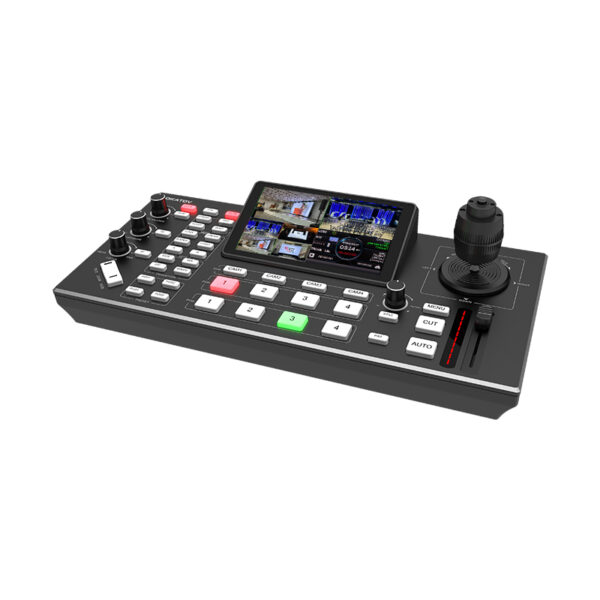

KT-KD51 Controlador PTZ

Description

Switcher de vídeo com monitoramento integrado

O KT-KD51 é um switcher de controle de vídeo ao vivo desenvolvido para produção, monitoramento e transmissão de conteúdo em Full HD.

O equipamento possui quatro entradas HDMI para sinais de vídeo de até 1080P60. Além disso, conta com duas saídas HDMI simultâneas para o sinal PGM e uma saída USB UVC para conexão com computadores.

A tela LCD Full HD de 5 polegadas permite acompanhar a produção diretamente no equipamento. Dessa forma, o operador pode monitorar os sinais e realizar a comutação sem depender exclusivamente de um monitor externo.

O KT-KD51 também reúne funções de produção como PIP, POP, Chroma Key, Luma Key, transições, camadas e efeitos especiais.

4 entradas HDMI para produção Full HD

O switcher possui quatro canais de entrada HDMI. São suportados sinais em diferentes formatos, incluindo 1080p, 1080i, 720p, 576i, 480i, 576p e 480p.

Entre as taxas de quadros disponíveis estão 60, 59.94, 50, 30, 29.97, 25 e 24 FPS, conforme o formato de vídeo utilizado.

As duas saídas HDMI podem fornecer simultaneamente o sinal PGM. Assim, o mesmo programa pode ser direcionado para diferentes equipamentos de exibição ou monitoramento.

O equipamento também possui saída USB UVC. Com ela, o vídeo pode ser reconhecido por computadores e softwares compatíveis para videoconferência, gravação ou transmissão.

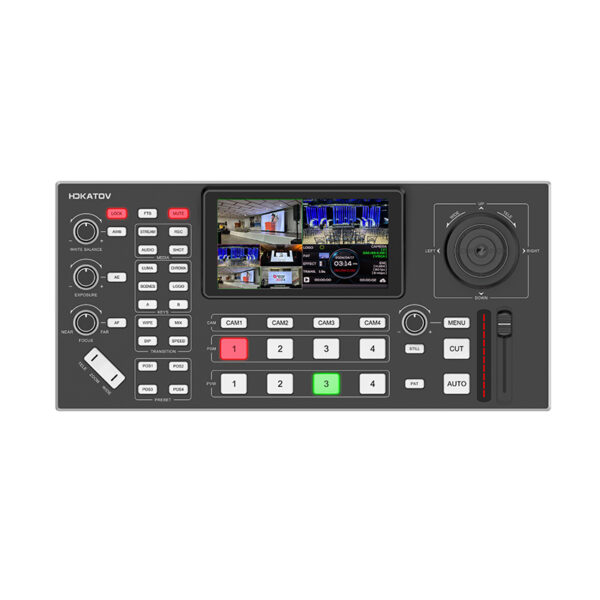

Tela LCD Full HD de 5 polegadas

O KT-KD51 possui tela LCD integrada de 5 polegadas com operação horizontal em proporção 16:9.

A resolução mínima especificada é de 1920×1080 pixels.

A tela integra as funções de monitoramento e operação do switcher. Por isso, facilita o acompanhamento da produção em ambientes onde o espaço para monitores externos é limitado.

Transições e efeitos de vídeo

O switcher oferece diferentes recursos para a realização de cortes e transições durante uma produção ao vivo.

São suportados os modos CUT e AUTO. Além disso, o equipamento possui 36 tipos de efeitos especiais com duração configurável.

A alavanca de transição em formato “T” possui operação amortecida. Dessa maneira, permite controlar manualmente a passagem entre as fontes de vídeo.

O sistema também oferece funções PIP e POP, com suporte a até oito canais de composição.

PIP, POP e gerenciamento de camadas

O KT-KD51 permite combinar diferentes fontes de vídeo na mesma saída.

O sistema suporta até oito canais de PIP/POP. Além disso, trabalha com diferentes camadas, incluindo Fundo, A, B e LOGO.

As camadas podem ser ajustadas em tamanho e posição. Também é possível utilizar máscaras gráficas e máscaras de área.

Esses recursos permitem criar layouts para apresentações, transmissões esportivas, eventos, aulas e outras produções ao vivo.

Chroma Key e Luma Key

O switcher possui recursos de chaveamento por Chroma Key e Luma Key.

O Chroma Key permite substituir uma determinada faixa de cor por outra fonte de vídeo ou composição. Já o Luma Key utiliza informações de luminância para realizar o chaveamento.

Esses recursos podem ser utilizados em cenários de produção com fundos virtuais, sobreposições e composição de imagens.

Streaming por IP e RTMP/RTMPS

O KT-KD51 possui conexão Ethernet RJ45 com velocidade de 10/100/1000 BaseT.

A interface de rede pode ser utilizada para transmissão ao vivo, configuração do equipamento e atualização de software.

O switcher suporta os protocolos RTMP e RTMPS para streaming. Além disso, permite configuração de resolução e transmissão simultânea para dois endereços.

A saída IP pode trabalhar simultaneamente com a saída UVC, permitindo utilizar o equipamento em diferentes fluxos de produção.

Gravação e reprodução de vídeo

O KT-KD51 possui função integrada de gravação em formato MP4.

A gravação pode ser realizada em dispositivos USB externos conectados à porta USB Tipo A. São suportados sistemas de arquivos FAT32, NTFS e exFAT.

A resolução máxima de gravação é de 1920×1080.

Além da gravação, o equipamento suporta reprodução de arquivos MP4 e reprodução em tempo real.

Para arquivos de imagem, são suportados os formatos PNG, JPG e BMP.

Controle PTZ integrado

O KT-KD51 permite controlar câmeras PTZ compatíveis através do protocolo VISCA Over IP.

O sistema suporta até quatro canais de controle PTZ. A operação pode ser realizada por meio do joystick 4D integrado.

O controle inclui funções de abertura, foco manual e automático e exposição manual e automática.

Também é possível realizar ajustes de ganho de vermelho e azul para controle da imagem.

Controle remoto via WEB e celular

O switcher possui interface de controle via WEB. Dessa forma, parâmetros e funções da produção podem ser configurados remotamente.

Também há suporte ao controle por celular.

A interface WEB permite ainda realizar procedimentos de atualização de firmware através da conexão Ethernet com um computador Windows.

Controle de áudio integrado

O KT-KD51 possui mixer virtual com quatro canais e controles individuais.

Além do áudio incorporado nas quatro entradas HDMI, o equipamento possui duas entradas analógicas MIC IN de 3,5 mm.

O ganho das entradas analógicas pode ser ajustado entre -60 e 24 dB. Também é possível configurar atraso de entrada entre 0 e 500 ms.

Para monitoramento, o equipamento possui saída para fone de ouvido. Há também uma saída de linha estéreo não balanceada.

O processamento de áudio utiliza amostragem de 48 kHz e codificação AAC de dois canais e 16 bits.

Tally para operação multicâmera

O KT-KD51 possui suporte ao sistema Tally.

Com o controlador de Tally, vendido separadamente, é possível realizar a comutação e sincronizar a indicação luminosa das câmeras conectadas ao sistema.

Esse recurso facilita a identificação da câmera que está no ar durante produções multicâmera.

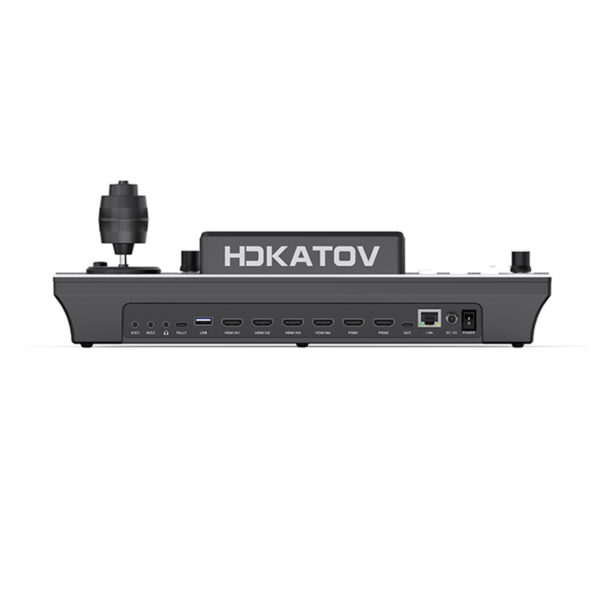

Conectividade e armazenamento

O equipamento possui uma porta USB Tipo C destinada à saída de vídeo UVC.

A porta USB Tipo A é utilizada para armazenamento externo.

O sistema suporta dispositivos formatados em FAT32, NTFS e exFAT.

A conexão Ethernet utiliza RJ45 Gigabit e pode ser empregada para streaming, configuração, controle remoto e atualização de firmware.

Aplicações do KT-KD51

O switcher pode ser utilizado em diferentes cenários de produção e transmissão, incluindo:

• E-sports profissionais;
• Igrejas;
• Transmissões ao vivo;
• Performances ao vivo;
• Eventos esportivos;
• Seminários acadêmicos;
• Aulas e apresentações;
• Produção de conteúdo;
• Videoconferências;
• Streaming;
• Eventos corporativos;
• Produções multicâmera.

Alimentação e características gerais

O KT-KD51 utiliza fonte externa de 12V e 2A. A corrente máxima especificada é de 0,8 A, com potência nominal máxima de 10 W.

O equipamento não possui suporte a PoE.

O uso recomendado é em ambientes internos. A temperatura de operação é de 0 °C a 40 °C, enquanto a temperatura de armazenamento varia de -10 °C a 60 °C.

O switcher possui acabamento na cor preta, dimensões de 354 × 165 × 121 mm e peso aproximado de 2,0 kg.

O KT-KD51 reúne comutação de vídeo Full HD, monitoramento em tela LCD de 5 polegadas, streaming IP, gravação MP4, processamento de áudio, composição PIP/POP, Chroma Key, Luma Key e controle PTZ em um único equipamento.

Com quatro entradas HDMI, duas saídas HDMI PGM, USB UVC, Ethernet Gigabit e controle VISCA Over IP, o switcher pode ser integrado a diferentes estruturas de produção audiovisual e transmissão ao vivo.

Características principais

• Modelo: KT-KD51
• Tipo: Switcher de controle de vídeo ao vivo
• Sistema de vídeo: Full HD
• Entradas de vídeo: 4 × HDMI
• Saídas HDMI: 2 × HDMI com PGM
• Saída USB: UVC
• Saída IP: RTMP / RTMPS
• Tela integrada: LCD de 5″
• Resolução da tela: 1920×1080 pixels
• Proporção da tela: 16:9
• PIP/POP: Até 8 canais
• Chroma Key: Suportado
• Luma Key: Suportado
• Efeitos especiais: 36 tipos
• Transições: CUT / AUTO
• Tally: Suportado, controlador vendido separadamente
• Controle PTZ: Suportado
• Controle remoto: WEB / celular
• Gravação: MP4
• Reprodução: MP4
• Logo: 1 conjunto
• Relógio: Suportado

Interfaces de vídeo

Entrada de vídeo

• 4 × HDMI
• Resolução máxima de entrada: 1080P60

Saída de vídeo

• 2 × HDMI simultâneos
• Suporte a PGM
• 1 × USB Tipo C para saída UVC
• 1 × saída IP
• RTMP
• RTMPS
• Saída UVC e IP simultâneas: Suportada

Formatos de entrada de vídeo

• 1080p:
  • 60
  • 59.94
  • 50
  • 30
  • 29.97
  • 25
  • 24
  • 23.98
• 1080i:
  • 50
  • 60
• 720p:
  • 60
  • 59.94
  • 50
  • 30
  • 29.97
  • 25
  • 24
  • 23.98
• 576i
• 480i
• 576p
• 480p

Formatos de saída de vídeo

• 1080p:
  • 60
  • 50
  • 30
  • 25
  • 24
• 1080i:
  • 50
  • 60

Processamento HDMI

• Espaço de cor: RGB / YUV

Saída USB

• Resolução máxima: 1080P60
• Áudio via USB: Suportado

Transições e efeitos

• CUT: Suportado
• AUTO: Suportado
• Efeitos especiais: 36 tipos
• Duração dos efeitos: Configurável
• Alavanca de transição: Tipo T
• Operação da alavanca: Amortecida

PIP / POP

• PIP/POP: Suportado
• Canais PIP/POP: Até 8
• Camadas:
  • Fundo
  • A
  • B
  • LOGO
• Quantidade de camadas: Múltiplas
• Ajuste de tamanho: Suportado
• Ajuste de posição: Suportado
• Máscara gráfica: Suportada
• Máscara de área: Suportada

Chroma Key e Luma Key

• Chroma Key: Suportado
• Luma Key: Suportado

Reprodução e gravação

• Formato de reprodução de vídeo: MP4
• Formatos de imagem:
  • PNG
  • JPG
  • BMP
• Formato de gravação: MP4
• Resolução de gravação: 1920×1080
• Reprodução em tempo real: Suportada
• Armazenamento externo: Suportado
• Mídias compatíveis: Pen drive / HD externo USB
• Sistemas de arquivos:
  • FAT32
  • NTFS
  • exFAT

Rede / Ethernet

• Interface: RJ45
• Velocidade: 10/100/1000 BaseT
• Aplicações:
  • Streaming
  • Configuração
  • Controle remoto
  • Atualização de firmware
• Protocolos de streaming:
  • RTMP
  • RTMPS
• Transmissão simultânea: Até 2 endereços
• Saída UVC + IP simultânea: Suportada

USB

USB Tipo C

• Quantidade: 1
• Função: Saída de vídeo UVC

USB Tipo A

• Quantidade: 1
• Função: Armazenamento externo
• Sistemas de arquivos:
  • FAT32
  • NTFS
  • exFAT

Áudio

Entradas

• Áudio HDMI: 4 canais
• Entradas analógicas: 2 × MIC IN
• Conector: 3,5 mm
• Ganho: -60 a 24 dB
• Atraso de entrada: 0 ~ 500 ms
• Nível de entrada: 0 dB a 60 dB

Saídas

• 1 × saída de linha estéreo não balanceada
• 1 × saída para fone de ouvido

Processamento

• Mixer virtual: 4 canais
• Controles individuais: Suportados
• Taxa de amostragem: 48 kHz
• Codificação: AAC
• Canais: 2
• Profundidade: 16 bits
• Taxas de compressão:
  • 48 kbps
  • 64 kbps
  • 96 kbps
  • 128 kbps — padrão

Controle PTZ

• Protocolo: VISCA Over IP
• Canais suportados: 4
• Controle: Joystick 4D
• Controle de abertura: Suportado
• Foco manual: Suportado
• Foco automático: Suportado
• Exposição manual: Suportada
• Exposição automática: Suportada
• Ajuste de ganho vermelho: Suportado
• Ajuste de ganho azul: Suportado

Tally

• Sistema Tally: Suportado
• Controlador Tally: Vendido separadamente
• Sincronização com câmeras: Suportada através do controlador

Controle remoto

• Controle via celular: Suportado
• Controle via WEB: Suportado
• Configuração remota: Suportada
• Controle de transmissão: Suportado

Atualização de software

• Atualização de firmware: Suportada
• Interface: Ethernet
• Sistema recomendado para atualização: Windows
• Conexão: Direta ao computador através da porta Ethernet

Tela LCD

• Tipo: LCD
• Tamanho: 5 polegadas
• Resolução mínima: 1920×1080 pixels
• Orientação: Horizontal
• Proporção: 16:9

Alimentação

• Tensão de entrada: 12V DC
• Fonte: Externa
• Fonte especificada: 12V / 2A
• Corrente máxima: 0,8 A
• Potência nominal máxima: 10 W
• PoE: Não suportado

Características gerais

• Uso recomendado: Ambiente interno
• Temperatura de operação: 0 °C ~ 40 °C
• Temperatura de armazenamento: -10 °C ~ 60 °C
• Cor: Preto
• Dimensões: 354 × 165 × 121 mm
• Dimensões com joystick: Altura de 121 mm
• Peso: 2,0 kg

Aplicações

• E-sports profissional
• Igrejas
• Transmissão ao vivo
• Performances ao vivo
• Eventos esportivos
• Seminários acadêmicos
• Produção audiovisual
• Streaming
• Eventos corporativos
• Produção multicâmera
• Videoconferência
