Axel Oxygen 2000
Axel Oxygen 2000 é um console digital de broadcast para rádio, ideal para On Air e Produção, com DSP avançado, Automix, Telco e opção Dante™.
- Description
- CARACTERÍSTICAS
- Garantia
Description
Visão geral do Axel Oxygen 2000
O Axel Oxygen 2000 é um console de broadcast totalmente digital.
Ele foi projetado para aplicações On Air e de Produção em emissoras de rádio que exigem alto desempenho técnico, confiabilidade operacional e ampla flexibilidade de integração.
Além disso, com 12 faders físicos, chassi metálico robusto e design compacto, o equipamento combina operação intuitiva com recursos avançados de áudio profissional.
Dessa forma, atende com eficiência estúdios modernos e fluxos de trabalho exigentes.
Processamento de áudio e desempenho do Axel Oxygen 2000
O processamento DSP de alto desempenho do Oxygen 2000 garante baixa latência e qualidade sonora consistente.
Assim, o operador obtém controle preciso do áudio em todas as situações de operação.
Além disso, o console oferece equalização paramétrica de cinco bandas, bem como compressores e expanders em todas as entradas de microfone.
Com isso, torna-se possível ajustar timbre, dinâmica e inteligibilidade de forma precisa e padronizada.
Adicionalmente, o equipamento disponibiliza presets e snapshots configuráveis.
Dessa maneira, a padronização de operações é facilitada, permitindo repetibilidade de ajustes e rápida adaptação a diferentes formatos de programação ao vivo ou gravada.
Processamento de áudio e desempenho do Axel Oxygen 2000
O recurso Automix inteligente simplifica a mixagem em ambientes com múltiplos microfones.
Nesse contexto, o sistema cria uma fonte dedicada que reúne automaticamente todos os canais ativos.
Assim, é possível gerenciar todos os microfones do estúdio utilizando apenas um fader.
Além disso, o Automix mantém controle automático de ganho, atenuação eficiente de microfones ociosos e nivelamento final estável do sinal transmitido.
Como resultado, a operação se torna mais segura, consistente e eficiente, mesmo em situações ao vivo com alta demanda operacional.
Conectividade e integração broadcast
Em termos de conectividade, o Oxygen 2000 oferece uma arquitetura ampla e flexível.
O console inclui entradas e saídas analógicas balanceadas, interfaces USB, conectividade Bluetooth e saída digital AES EBU.
Além disso, há suporte opcional ao protocolo Dante AoIP, compatível com os padrões AES67 e SMPTE ST 2110 30.
Dessa forma, o equipamento se integra facilmente a infraestruturas modernas de áudio em rede.
Para aplicações de telefonia broadcast, o console incorpora híbrido telefônico POTS PSTN, múltiplas interfaces Telco e gerenciamento completo de GPI e GPO.
Assim, garante integração eficiente com sistemas externos e automações de estúdio.
Monitoramento e controle remoto
Adicionalmente, a saída HDMI possibilita monitoramento em tempo real.
Com isso, são exibidos o status do console, níveis de áudio, fontes ativas, temporizadores e informações operacionais.
Por fim, o controle remoto por aplicação dedicada e interface Web permite configuração, operação e manutenção à distância.
Consequentemente, a eficiência operacional é ampliada e os tempos de intervenção técnica são reduzidos.
Solução profissional para rádio moderno
Dessa forma, o Axel Oxygen 2000 se consolida como uma solução profissional, robusta e versátil.
Ele é ideal para operações broadcast que buscam qualidade sonora consistente, flexibilidade de integração e máxima eficiência operacional.
Por fim, saiba mais sobre como o Axel Oxygen 2000 pode otimizar operações profissionais de radiodifusão com alto padrão técnico e confiabilidade contínua.
Arquitetura e Processamento
-
Console de transmissão totalmente digital
-
Superfície com 12 faders físicos
-
Controle de ON/OFF dos faders configurável
-
Processamento DSP dedicado de alta performance
-
Latência ultrabaixa: < 0,7 ms (I/O)
-
Presets e snapshots definidos pelo usuário
-
Algoritmo de equalização em tempo real com visualização gráfica
Entradas de Microfone
-
5 entradas de microfone com recurso Automix
-
Microfone 1 em XLR; Microfones 2 a 5 em RJ45
-
Entradas balanceadas com phantom power +48 V
-
GPIO individual por entrada
-
Equalizador paramétrico de 5 bandas por canal
-
Compressores e expanders paramétricos
-
Inversão de fase por entrada
-
Ducking / AutoFader atribuível
-
Função TalkBack configurável
-
Indicadores ON AIR independentes
-
PFL para conversação privada
-
Presets individuais por microfone
Mistura automática
-
Soma automática de microfones em uma única fonte
-
AGC dedicado por microfone
-
Atenuação automática de microfones ociosos
-
Compressor final dedicado à fonte Automix
-
Uso individual ou combinado dos microfones
-
Parâmetros ajustáveis de ataque, release, threshold, ratio e autogain
Entradas Analógicas
-
3 entradas de linha estéreo
-
4 entradas quando configurado para 3 microfones
-
Line 1 em XLR balanceado
-
Line 2–4 em RJ45 balanceado
-
Modos de canal: Estéreo, Mono, L, R, INV-L, INV-R, INV
-
Entradas configuráveis para uso Telco

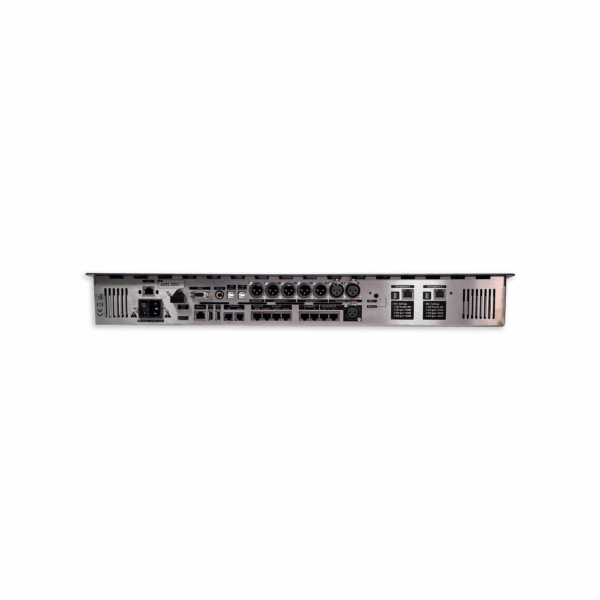

Saídas Analógicas
-
4 saídas analógicas balanceadas
-
OUT-1 (XLR): PGM fixo
-
OUT-2 (XLR): SUB configurável
-
OUT-3 (RJ45): AUX-1
-
OUT-4 (RJ45): AUX-2
-
GPO disponível em OUT-1 e OUT-2
-
OUT-2 configurável como N-1
Saída Digital
-
1 saída digital AES/EBU balanceada em XLR
USB – Áudio I/O
-
2 interfaces estéreo USB tipo B
-
Reconhecimento como placas de som independentes
-
Reprodução e gravação simultâneas
-
Interfaces USB desativadas quando a opção Dante™ está instalada
Telefonia – Hybrid e Telco
-
1 híbrido telefônico POTS/PSTN integrado
-
Até 5 interfaces Telco (1 integrada + até 4 configuráveis)
-
N-1 disponível em todos os barramentos
-
Gerenciamento completo de GPI/GPO
-
Comandos RING e HOOK por tecla dedicada
Fones e Monitoramento
-
Saídas configuráveis para fones de apresentador e convidados
-
2 saídas P10 não balanceadas para o controle
-
Ajuste independente de volume máximo
-
Modos de corte ou atenuação (-10 a -40 dB)
-
Seleção independente de fontes
-
TalkBack independente via software
GPI / GPO
-
9 entradas GPI
-
9 saídas GPO
-
Totalmente configuráveis pelo usuário
-
Controle de luzes ON AIR e automações externas
Superfície e Gerenciamento
-
Botões RGB totalmente personalizáveis
-
Knobs de ganho com velocidade adaptativa
-
Iluminação ajustável dos botões
-
Barras de medição de alta resolução (120 LEDs)
-
Atualização de firmware via Internet
-
Interface Web para configuração e manutenção
-
Salvamento de configurações em microSD, USB ou PC

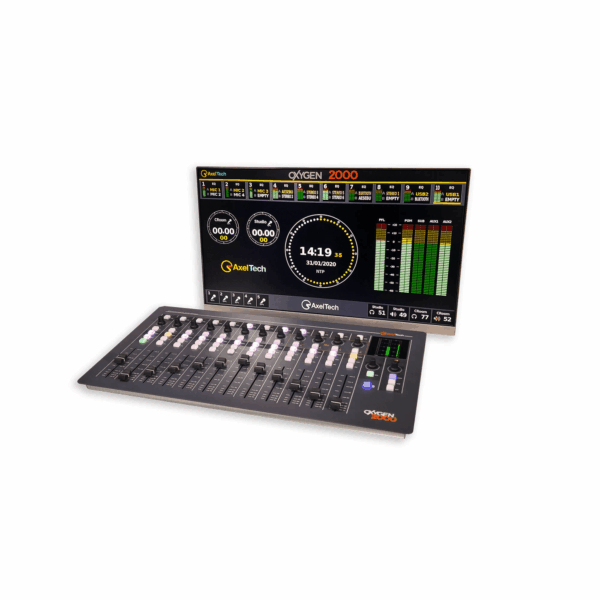

HDMI
-
Saída HDMI para monitoramento em tempo real
-
Exibição de níveis, barramentos e fontes A/B
-
Indicação de microfones ON AIR
-
Dois temporizadores independentes (Estúdio e Controle)
-
Relógio e interface gráfica configurável
-
Personalização com logotipo do cliente
Bluetooth
-
Interface Bluetooth integrada
-
Modo bidirecional para chamadas
-
Suporte a A2DP para áudio estéreo
-
Conversação privada via PFL
Dante™ AoIP (Opcional)
-
8 entradas estéreo + 8 saídas estéreo
-
Porta Ethernet dedicada
-
Conversão independente de taxa de amostragem
-
Compatibilidade com AES67 e SMPTE ST 2110-30
-
Interfaces USB desativadas nas versões Dante™
Especificações Técnicas
-
DSP: Analog Devices ADAU1452 – 32 bits / 294 MHz
-
CODECs: Cirrus CS42448 – 24 bits / 192 kHz
-
Processador do sistema: Dual Core com 1 GB de RAM
-
Latência nominal: 0,7 ms
-
Alimentação: 90–260 VAC / 30 W
-
Dimensões: 614 × 80 × 343 mm
-
Peso: 7,1 kg
