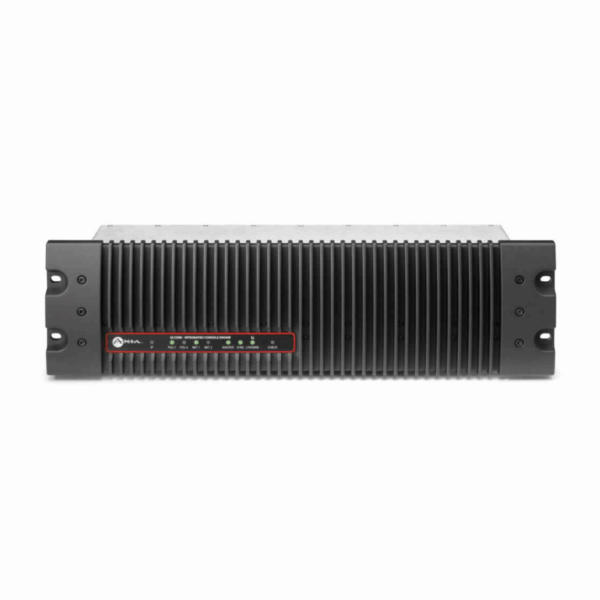

Axia QOR 32
O Axia QOR.32 é um engine de console IP integrado que reúne mixagem, áudio I/O, fonte e switch AoIP em um único equipamento broadcast profissional.
- Description
- CARACTERÍSTICAS
- Garantia
Description
Engine de console IP integrado para estúdios de broadcast profissionais
O Axia QOR.32 é um engine de console desenvolvido para operar com superfícies de mixagem Axia iQ, reunindo em um único chassi o motor de mixagem, interfaces de áudio analógicas e digitais, fonte de alimentação de nível telecom e um switch de rede AoIP dedicado. Dessa forma, o QOR.32 reduz drasticamente a complexidade de instalação e manutenção de estúdios profissionais.
Além disso, o equipamento foi projetado para ambientes críticos de radiodifusão, oferecendo operação contínua, baixa latência e confiabilidade elevada. Seu design fanless, com dissipadores de calor usinados, garante funcionamento totalmente silencioso, sendo ideal para instalação diretamente dentro do estúdio.
Conectividade completa e flexível

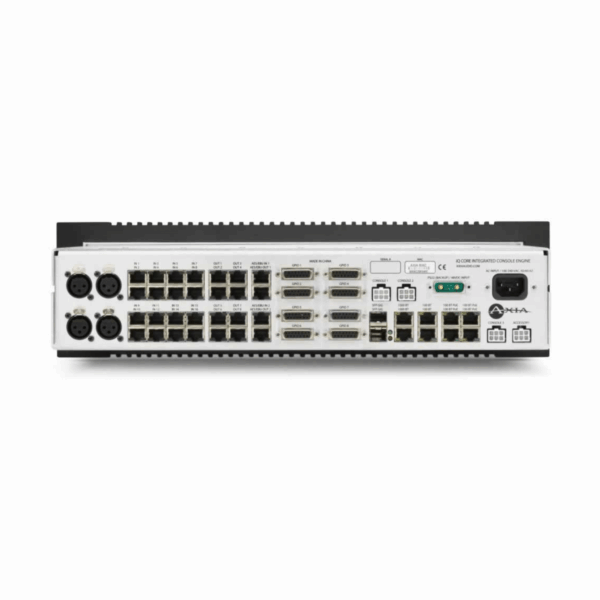

O QOR.32 disponibiliza 16 entradas analógicas, 8 saídas analógicas, 4 entradas de microfone balanceadas com phantom power selecionável, além de 2 entradas e 2 saídas AES/EBU. Assim, é possível conectar microfones, fontes analógicas, equipamentos digitais e periféricos externos com total compatibilidade broadcast.
Para controle lógico, o engine conta com 8 portas GPIO, cada uma equipada com 5 entradas e 5 saídas, permitindo integração direta com automações, sistemas de luz de aviso, relés e equipamentos auxiliares.
Arquitetura AoIP do Axia QOR.32 para estúdios broadcast
O switch de rede integrado oferece portas Livewire® 100BASE-T com PoE, portas Gigabit e conexões SFP, possibilitando enlaces de longa distância via fibra óptica. Além disso, a tecnologia Simple Networking permite a interligação em cadeia de até quatro estúdios QOR sem a necessidade de um switch externo.
A expansão de entradas e saídas é simples e modular, podendo ser realizada através dos Axia xNodes. Adicionalmente, o suporte a Livewire+™ AES67 pode ser habilitado via atualização de software, garantindo interoperabilidade com redes AoIP padronizadas.
Confiabilidade, redundância e automix

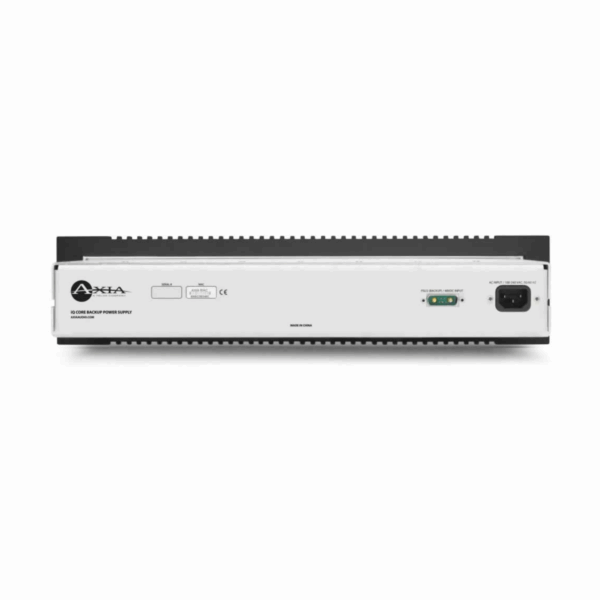

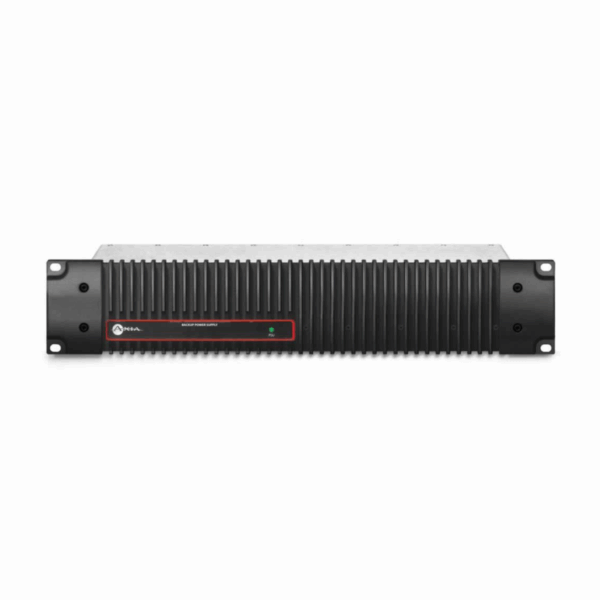

O QOR.32 utiliza uma fonte de alimentação de padrão telecom, projetada para máxima disponibilidade. É possível adicionar a Axia Console Power Supply Backup para redundância total com comutação automática e contínua. Além disso, o recurso Automix equilibra automaticamente os níveis de múltiplas fontes abertas, otimizando a operação on-air.
O Axia QOR.32 é a solução ideal para estúdios de rádio e broadcast que exigem desempenho técnico elevado, confiabilidade contínua e infraestrutura IP moderna.
Arquitetura e Aplicação
-
Engine de console IP integrado para superfícies Axia iQ
-
Operação standalone ou em redes AoIP de grande porte
-
Compatível com Livewire® e Livewire+™ AES67 (via atualização de software)
-
Expansão de I/O via Axia xNodes
-
Tecnologia Simple Networking para interligação de até 4 estúdios sem switch externo
Entradas de Microfone
-
4 × entradas de microfone balanceadas XLR-F
-
Phantom power +48 V selecionável individualmente
-
Impedância de entrada: ≥ 4 kΩ balanceado
-
Faixa de nível nominal ajustável: -75 dBu a -20 dBu
-
Headroom de entrada: >20 dB acima do nível nominal
-
EIN (ruído equivalente de entrada): -128 dBu (fonte 150 Ω)
Entradas Analógicas de Linha
-
16 × entradas analógicas via RJ-45 (StudioHub+)
-
Impedância de entrada: 20 kΩ
-
Nível nominal selecionável: +4 dBu ou -10 dBV
-
Headroom: 20 dB acima do nível nominal
Saídas Analógicas de Linha
-
8 × saídas analógicas via RJ-45 (StudioHub+)
-
Impedância de saída: <50 Ω balanceado
-
Impedância de carga mínima: 600 Ω
-
Nível nominal: +4 dBu
-
Nível máximo de saída: +24 dBu
Áudio Digital AES/EBU
-
2 × entradas AES/EBU RJ-45 (StudioHub+)
-
2 × saídas AES/EBU RJ-45 (StudioHub+)
-
Formato: AES-3 (AES/EBU)
-
Resolução: 24 bits
-
Conversão de taxa de amostragem selecionável (20 kHz a 216 kHz)
-
Taxa de amostragem interna e de saída: 48 kHz
-
Referência digital interna (network timebase) ou externa 48 kHz ±2 ppm
Rede e Conectividade AoIP
-
Switch AoIP integrado de configuração automática
-
4 × portas Livewire® 100BASE-T com PoE (RJ-45)
-
2 × portas 100BASE-T (RJ-45)
-
2 × portas 1000BASE-T Gigabit (RJ-45)
-
2 × portas Gigabit SFP para conexões em fibra óptica
-
Suporte a enlaces de longa distância via SFP
Controle Lógico (GPIO)
-
8 × portas GPIO DB-15
-
Cada porta com:
-
5 entradas opto-isoladas
-
5 saídas de controle lógico
-
-
Integração direta com automação, relés, luzes de aviso e periféricos
Processamento de Áudio
-
Automix para balanceamento automático de fontes simultâneas
-
Equalizador de microfone disponível em até 6 faders
-
Bandas de EQ:
-
20 Hz – 320 Hz
-
125 Hz – 2 kHz
-
1,25 kHz – 20 kHz
-
-
Ganho por banda: -25 dB a +15 dB
-
Q automático com largura de banda variável
Desempenho de Áudio
-
Resposta de frequência: 20 Hz a 20 kHz (±0,5 dB)
-
Latência total: <3 ms (microfone para monitor, incluindo rede e DSP)
-
Faixa dinâmica:
-
102 dB (analógico-analógico)
-
105 dB (analógico-digital)
-
103 dB (digital-analógico)
-
125 dB (digital-digital)
-
-
THD+N:
-
<0,005% (mic para analógico)
-
<0,008% (analógico-analógico)
-
<0,0003% (digital-digital)
-
Alimentação e Confiabilidade
-
Fonte interna padrão telecom
-
Alimentação AC autosensing: 100–240 VAC, 50/60 Hz
-
Consumo de energia: 100 W
-
Suporte a fonte redundante Axia Console Power Supply Backup
-
Comutação automática e contínua em modo redundante
Construção e Operação
-
Design fanless com refrigeração por convecção
-
Operação totalmente silenciosa para uso em estúdio
-
Display LED frontal para status de energia e rede
-
CPU de grau industrial para ambientes severos
-
Temperatura de operação: -10 °C a +40 °C
-
Umidade relativa: <90% sem condensação
