Axia QOR.16
O Axia QOR.16 é um engine de console AoIP integrado que combina mixagem, áudio I/O e switch de rede para estúdios broadcast profissionais.
- Description
- CARACTERÍSTICAS
- Garantia
Description

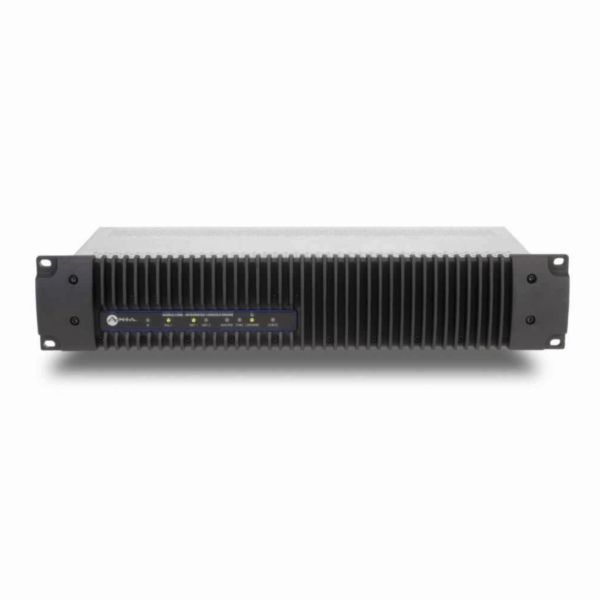

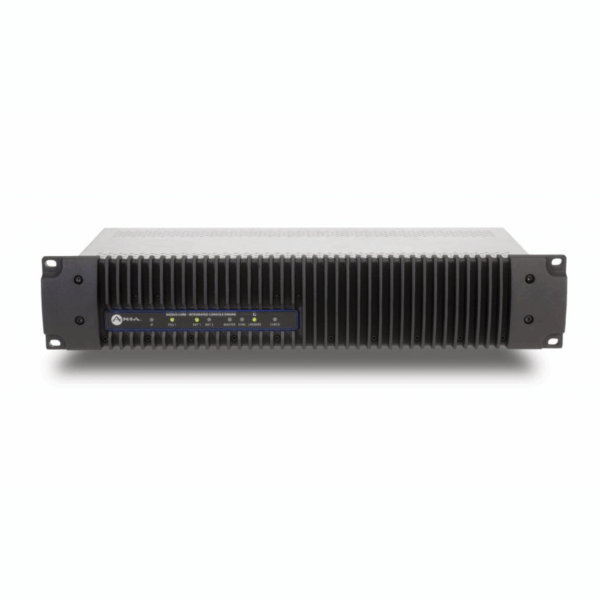

Axia QOR.16 como engine de console AoIP integrado
O Axia QOR.16 é um engine de console AoIP integrado desenvolvido para operar com as superfícies de mixagem Radius, DESQ e RAQ. Em um único chassi compacto, o equipamento reúne engine de mixagem, interfaces de áudio analógicas e digitais, fonte de alimentação e um switch de rede projetado especificamente para aplicações de broadcast profissional.
Dessa forma, o QOR.16 simplifica a infraestrutura de estúdios ao reduzir a quantidade de equipamentos externos, cabos e pontos de falha. Além disso, sua arquitetura baseada em Livewire+™ permite integração direta com redes AoIP modernas, oferecendo baixa latência, alta confiabilidade e flexibilidade operacional.
Integração de áudio, rede e controle no Axia QOR.16
O sistema disponibiliza 8 entradas analógicas, 4 saídas analógicas, 2 entradas de microfone com phantom power comutável, além de 1 entrada e 1 saída AES/EBU. Assim, torna-se adequado tanto para estúdios de rádio quanto para ambientes híbridos que exigem integração entre sinais analógicos e digitais.
Além disso, o QOR.16 incorpora 4 portas GPIO, cada uma com 5 entradas e 5 saídas. Isso permite controle lógico de equipamentos periféricos, como automação, luzes de estúdio e sistemas de sinalização, de forma precisa e confiável.
Switch de rede integrado e escalabilidade AoIP no Axia QOR.16
Outro diferencial importante é o switch de rede integrado, que oferece portas Livewire 100BASE-T, conexões Gigabit Ethernet e slots SFP para enlaces em fibra óptica. Portanto, o QOR.16 pode operar tanto em redes locais quanto em conexões de longa distância.
Graças ao recurso Simple Networking, é possível interligar até quatro estúdios baseados em QOR sem a necessidade de um switch externo. Caso seja necessário expandir o sistema, o áudio I/O pode ser facilmente ampliado por meio dos Axia xNodes.
Confiabilidade, silêncio e desempenho de áudio do Axia QOR.16
Projetado para operação contínua, o Axia QOR.16 utiliza uma fonte de alimentação telecom-grade e um sistema de resfriamento totalmente fanless, garantindo operação silenciosa dentro do estúdio. Como resultado, o equipamento oferece elevada confiabilidade mesmo em ambientes críticos.
Além disso, o engine entrega especificações de áudio em nível de estúdio, com ampla faixa dinâmica, baixíssima distorção e latência inferior a 3 ms do microfone ao monitor.
Recursos avançados de operação do Axia QOR.16
O QOR.16 conta ainda com recurso de Automix, que ajusta automaticamente os níveis de fontes abertas simultaneamente. Dessa maneira, o operador mantém clareza e equilíbrio sonoro durante transmissões ao vivo.
Por fim, atualizações de software permitem adicionar suporte a AES67, ampliando a interoperabilidade com outros sistemas AoIP do mercado.
Sobre o Axia QOR.16 e leve seu estúdio para um novo nível de eficiência, confiabilidade e qualidade sonora.
Compatibilidade e Aplicação
-
Compatível com consoles Axia Radius, DESQ e RAQ
-
Operação standalone ou integrada a redes AoIP
-
Suporte a Livewire+™ e AES67 (via upgrade)

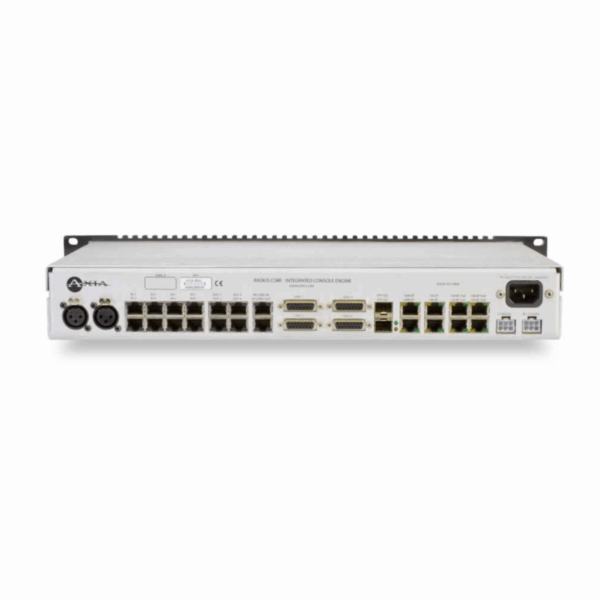

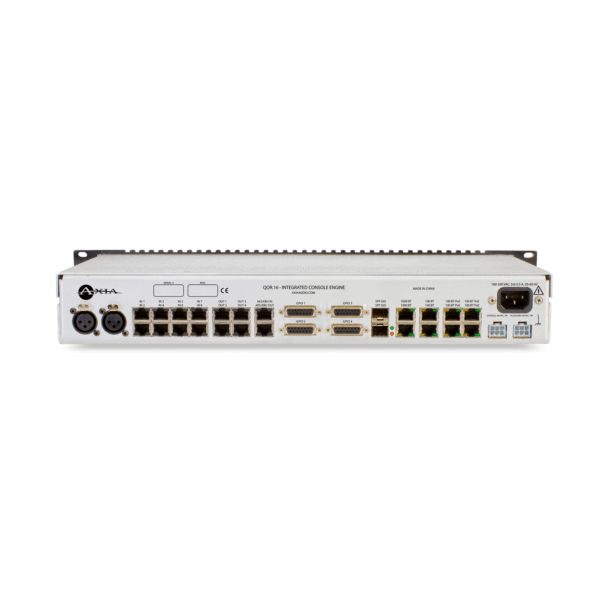

Entradas e Saídas de Áudio
-
2 entradas de microfone balanceadas XLR-F
-
Phantom power +48 V comutável
-
8 entradas analógicas RJ-45 (StudioHub+)
-
4 saídas analógicas RJ-45 (StudioHub+)
-
1 entrada AES/EBU RJ-45
-
1 saída AES/EBU RJ-45
Rede e Conectividade
-
Switch de rede integrado zero-configuração
-
4 portas 100BASE-T com PoE
-
2 portas 100BASE-T
-
2 portas 1000BASE-T
-
2 slots SFP Gigabit para fibra óptica
-
Conexão dedicada para console Axia (latch and lock)
GPIO e Controle Lógico
-
4 portas GPIO DB-15
-
5 entradas e 5 saídas por porta
Desempenho de Áudio
-
Resolução de conversão A/D e D/A: 24 bits
-
Taxa de amostragem interna: 48 kHz
-
Latência: < 3 ms
-
Resposta de frequência: 20 Hz a 20 kHz ±0,5 dB
-
THD+N digital < 0,0003%
-
Faixa dinâmica digital até 125 dB
Alimentação e Construção
-
Fonte de alimentação AC autosensing (100–240 VAC)
-
Consumo máximo: 100 W
-
Design fanless com dissipadores usinados
-
Operação silenciosa para uso em estúdio
Condições Ambientais
-
Temperatura de operação: -10 °C a +40 °C
-
Umidade relativa: <90%, sem condensação
