Jupiter 4 Symetrix

Jupiter 4 Symetrix

O Symetrix Jupiter 4 é um processador DSP compacto com 4 entradas mic/line e 4 saídas, projetado para oferecer processamento de áudio profissional com alta qualidade, baixa latência e fluxo operacional simplificado. Conta com 85 aplicativos pré-configurados e opções avançadas de controle remoto.

  • Description
  • CARACTERÍSTICAS
  • Garantia

Description

O Symetrix Jupiter 4 é um processador DSP de arquitetura fixa flexível desenvolvido para instalações profissionais que exigem alto desempenho em um formato compacto. Com 4 entradas mic/line e 4 saídas de linha, o equipamento oferece processamento robusto, operação estável e grande versatilidade para ambientes corporativos, salas de reunião, templos, auditórios e sistemas de áudio distribuído.

Com 85 aplicativos DSP pré-configurados, o Jupiter 4 permite implementar soluções completas sem programação complexa, garantindo configuração rápida e eficiente. Seus pré-amplificadores Symetrix entregam alto headroom, baixo ruído e excelente desempenho dinâmico, assegurando clareza e precisão no processamento do sinal.

O equipamento oferece diversas opções de controle, incluindo ARC remotes, ARC-WEB e comandos TCP/UDP, além de interface web integrada com monitoramento remoto e diagnóstico do sistema. A porta Ethernet facilita a programação via software Jupiter para Windows, mantendo um fluxo de trabalho prático e confiável.

Construído em formato de rack 1U com alimentação universal, certificações internacionais e requisitos de ventilação otimizados, o Jupiter 4 é ideal para projetos que demandam estabilidade, qualidade sonora e operação descomplicada.

Principais Recursos

  • DSP de arquitetura fixa flexível com 85 aplicativos pré-configurados

  • 4 entradas mic/line

  • 4 saídas de linha

  • Pré-amplificadores Symetrix de alta performance

  • GPIO 4×4

  • Porta ARC Remote

  • Ethernet para programação via software Jupiter (Windows)

  • Servidor web incorporado com medição remota, diagnóstico e controle ARC-WEB configurável

  • Controle via ARC remotes, ARC-WEB e TCP/UDP

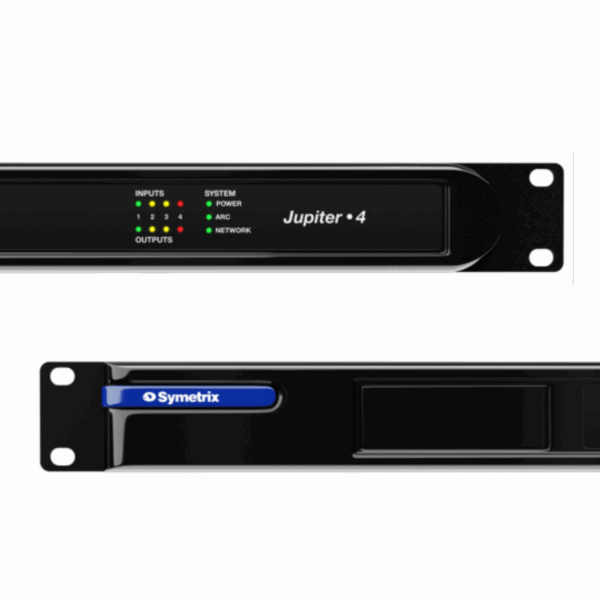

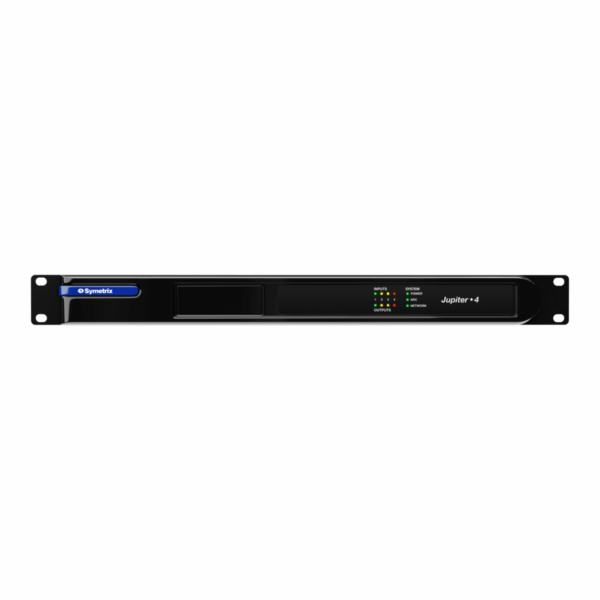

  • LEDs frontais para níveis de áudio e status

  • Fonte de alimentação externa

Especificações do Sistema

  • Latência: < 1,6 ms (entrada → saída com DSP inativo)

  • THD + Noise: < -85 dB (não ponderado), 1 kHz @ +22 dBu

  • Crosstalk: < -90 dB @ 1 kHz

  • Dynamic Range: > 110 dB (A-weighted)

  • Resposta de frequência: 20 Hz – 20 kHz (±0,5 dB)

  • Taxa de amostragem: 48 kHz

Especificações Mecânicas

  • Alimentação: 100–240 VAC, 50/60 Hz

  • Consumo máximo: 25 W

  • Formato: Rack 1U (48,02 × 19,05 × 4,37 cm)

  • Peso de envio: 3,63 kg (8 lbs)

  • Ventilação:

    • Temperatura máxima recomendada: 30°C

    • Laterais desobstruídas

  • Certificações: UL 60065, cUL, IEC 60065, EN 55103-1/2, FCC Part 15, RoHS

Entradas e Saídas

  • Ajuste de entrada: ±24 dB

  • Phantom power: +20 VDC / 20 mA

  • Nível máximo de entrada: +23 dBu

  • Nível máximo de saída: +24 dBu

  • Nível nominal de entrada: +4 dBu (line) ou -36 dBu (mic)

  • Nível nominal de saída: +4 dBu

  • Ganho do pré-amplificador: +40 dB

  • EIN do pré: < -125 dBu

  • Impedância de entrada: > 18 kΩ (balanceado)

  • Impedância de saída: 200 Ω (balanceado)

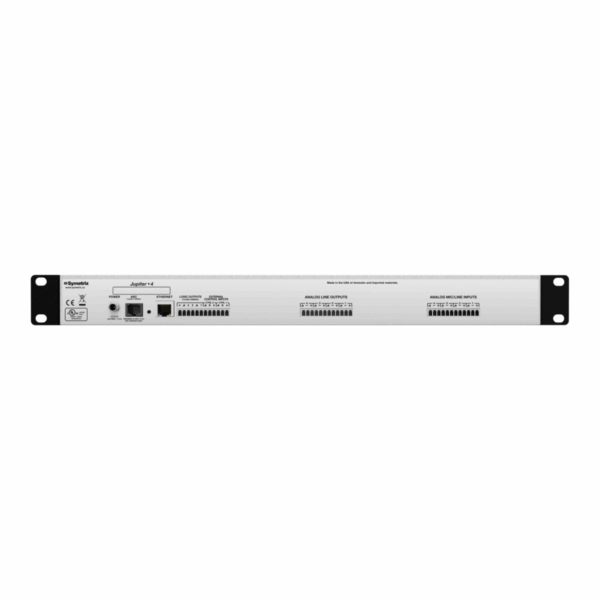

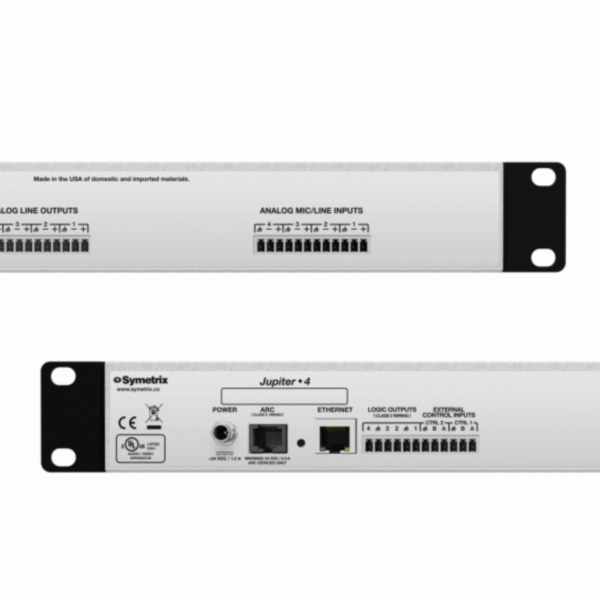

  • Conectores: blocos terminais de 3,81 mm
