SM7B Shure
O Shure SM7B é um microfone dinâmico cardioide de uso profissional, desenvolvido para captura vocal e instrumental com resposta plana e ampla. Oferece blindagem eletromagnética superior, controles de resposta e acessórios para fala próxima.
- Description
- CARACTERÍSTICAS
- Garantia
Description

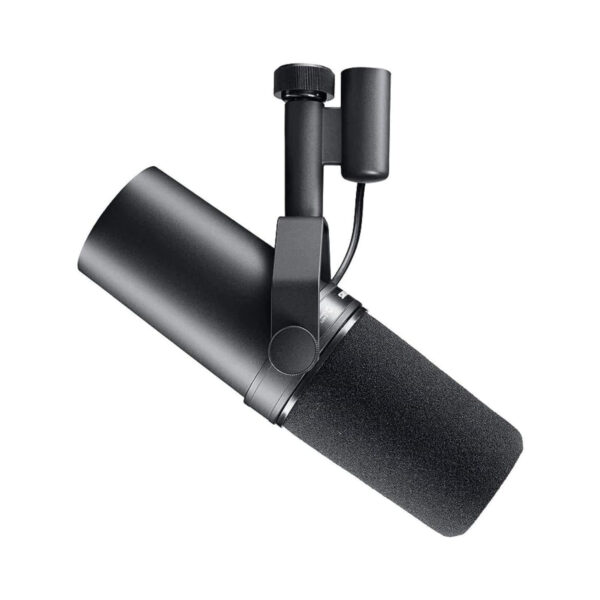

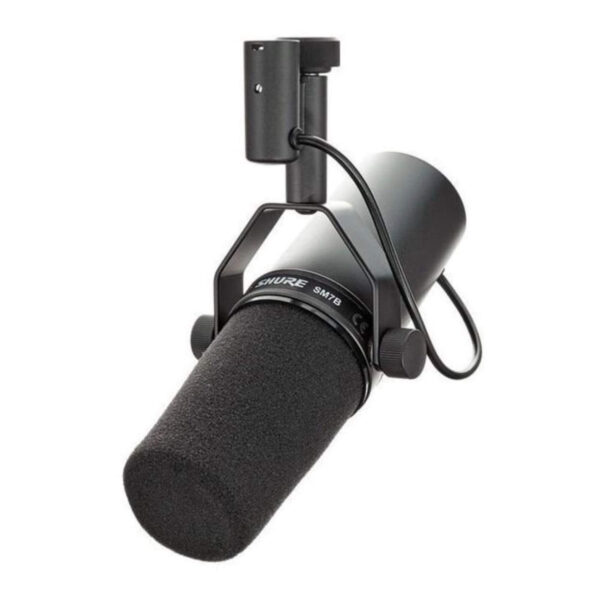

O Shure SM7B é um microfone dinâmico de padrão cardioide projetado para aplicações profissionais de áudio que exigem resposta de frequência suave, plana e ampla. A construção avançada proporciona desempenho confiável em música, fala e gravações diversas, mantendo alta inteligibilidade em diferentes cenários.
O modelo conta com blindagem aprimorada contra ruídos eletromagnéticos, reduzindo interferências geradas por monitores de computador, lâmpadas de neon e outros dispositivos elétricos. Acompanha windscreen padrão e o windscreen grande A7WS, indicado para aplicações de fala próxima, minimizando estalos vocais e ruído de vento provenientes de sons consonantais oclusivos.
É recomendado para:
• Estúdio de gravação, instrumental e vocal
• Gravação em locações
• Trilhas de cinema e televisão
• Televisão, programas de entrevista e telejornais
• Anúncio e produção de rádio
• Narração
Posicionamento do microfone: recomenda-se falar diretamente no microfone, mantendo distância entre 2,54 e 15 cm para bloquear ruídos fora do eixo. A aproximação aumenta a presença de graves; afastar reduz o efeito de proximidade.
Possui braçadeira de velcro embutida para fixação do cabo.

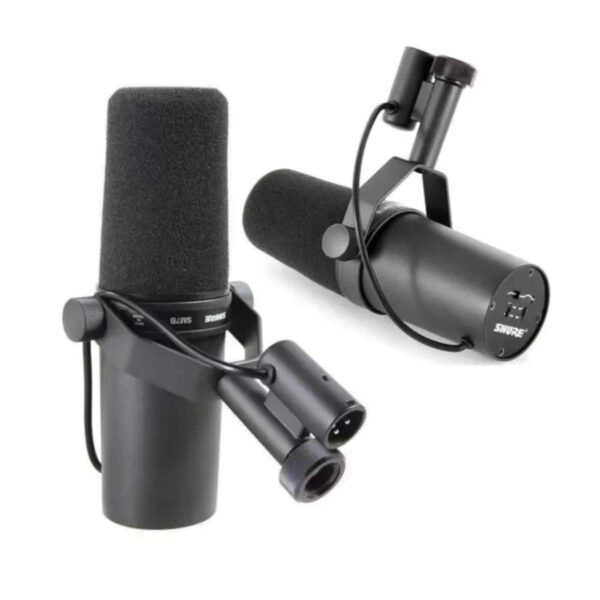

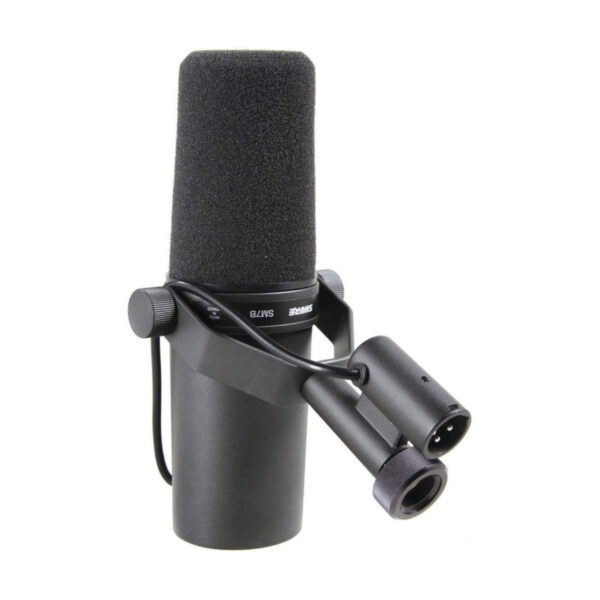

A configuração padrão é a montagem em haste, podendo também ser instalada em pedestal. O processo inclui remoção e reinstalação das porcas, arruelas e buchas de latão, ajuste do suporte e posicionamento correto do conector XLR, conforme o procedimento detalhado abaixo:
-
Remover as porcas de aperto.
-
Remover arruelas fixas, arruelas de pressão, arruelas de latão externas e buchas.
-
Deslizar o suporte para fora, cuidando para não perder as arruelas restantes.
-
Inverter e recolocar o suporte, alinhando o conector XLR para trás.
-
Recolocar buchas de latão, verificando o assentamento.
-
Recolocar arruelas de latão externas, arruelas de pressão e fixas.
-
Recolocar as porcas e ajustar o ângulo.
Observação: caso o suporte não fixe a posição, pode ser necessário reposicionar buchas e arruelas.
O conjunto possui os seguintes componentes:
① Porca de aperto
② Arruela fixa
③ Arruela de pressão
④ Arruelas de latão
⑤ Bucha de latão
⑥ Suporte de montagem
⑦ Arruela de plástico
⑧ Chaves de resposta
⑨ Tampa da chave
⑩ Windscreen
O SM7B possui sensibilidade de –59 dB, exigindo pré-amplificadores com ganho superior a 60 dB ou o uso de amplificadores de reforço em linha. O adaptador de pedestal incluído permite montagem em suportes de 3/8”, devendo ser apertado com moeda ou chave de fenda.

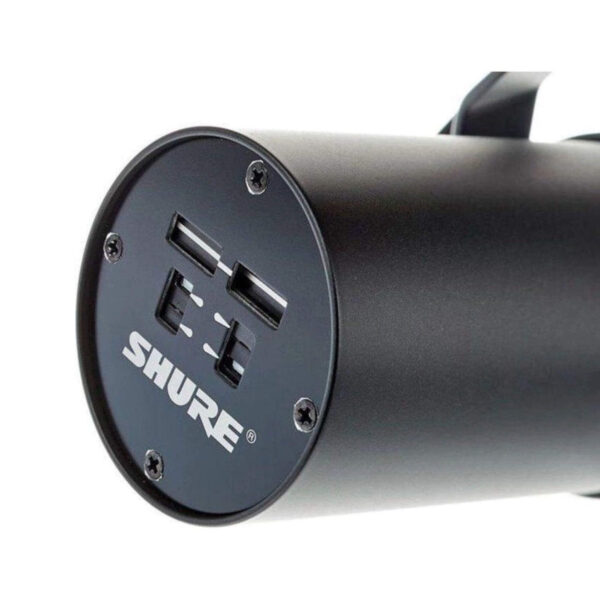

As chaves de resposta de frequência, localizadas no painel traseiro, podem ser ajustadas mesmo com o microfone em uso, utilizando unha, lápis ou chave de fenda:
-
Resposta plana (padrão): adequado para a maioria das aplicações.
-
Atenuação de graves: reduz ruídos de sistemas de ar-condicionado, ventilação e trânsito.
-
Reforço de presença: realça frequências médias, aumentando clareza vocal.
Para orientações adicionais sobre técnicas de gravação, recomenda-se consultar os artigos educacionais da Shure.
-
Tipo: Dinâmico (bobina móvel)
-
Resposta de frequência: 50 Hz a 20.000 Hz
-
Padrão polar: Cardioide
-
Impedância de saída: 150 Ω
-
Sensibilidade: –59 dBV/Pa (1,12 mV) a 1 kHz (tensão de circuito aberto)
-
Nível de ruído típico: 11 dB (a 60 Hz, SPL/mOe equivalente)
-
Polaridade: Pressão positiva no diafragma produz tensão positiva no pino 2 em relação ao pino 3
-
Blindagem eletromagnética: Integrada
-
Ajustes de resposta (painel traseiro):
-
Resposta plana
-
Atenuação de graves
-
Reforço de presença
-
-
Posicionamento recomendado: 2,54 a 15 cm de distância da fonte
-
Windscreens incluídos:
-
Windscreen padrão
-
Windscreen grande A7WS
-
-
Braçadeira de cabo: Velcro embutido para fixação de cabo
-
Instruções de montagem: Inclui processo completo de remoção e reinstalação de porcas, arruelas e suporte de montagem
-
Construção: Caixa de aço e alumínio esmaltado cinza-escuro com tela protetora de espuma cinza-escuro
-
Peso líquido: 0,764 kg (1,69 lbs)
-
Conector: XLR
-
Instalação em pedestal: Adaptador de rosca 5/8″ para 3/8″ (31A1856) incluído
-

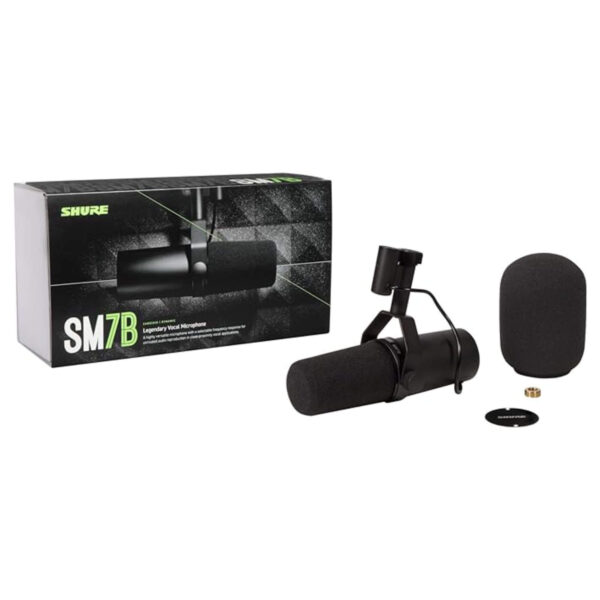

Acessórios incluídos:
-
Tampa da chave (RPM602)
-
Windscreen grande A7WS
-
Adaptador de rosca 5/8” para 3/8” (31A1856)
-
-
Acessórios opcionais:
-
Cabo Triple-Flex™ 25′ com conectores XLR Cromo (C25F)
-
-
Peças de reposição:
-
Cápsula RPM106
-
Windscreen preta RK345 (compatível com SM7 e A7WS)
-
Conjunto de porca/arruela RPM604
-
-
Diagramas previstos:
-
Resposta de frequência típica
-
Padrão polar típico
-
Conexões internas
-
Dimensões totais
-
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
