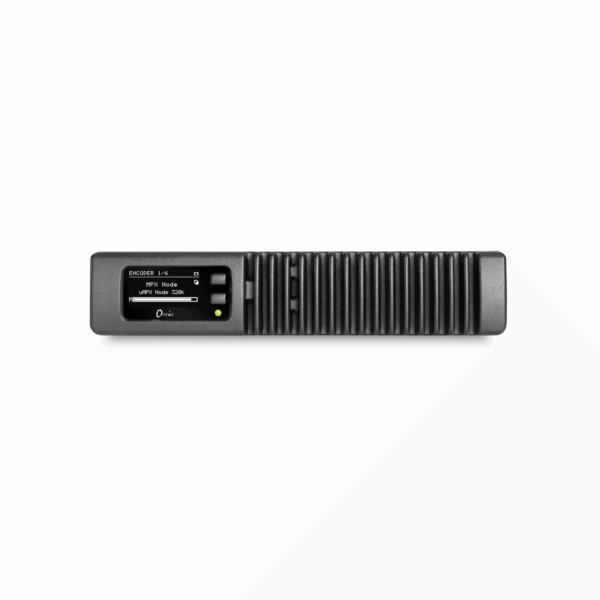

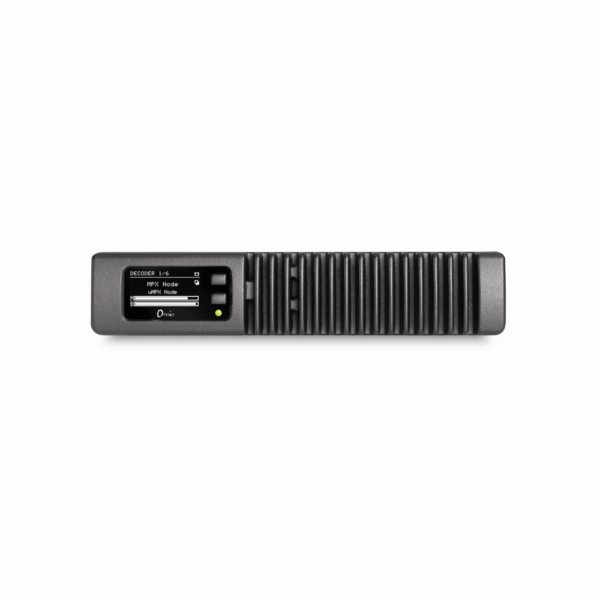

Omnia MPX Node
O Omnia MPX Node é um codec de hardware para transporte de sinal FM composto (MPX) via IP, mantendo processamento, RDS e controle de pico no estúdio.
- Description
- CARACTERÍSTICAS
- Garantia
Description
Transporte FM Profissional com Tecnologia AoIP
O Omnia MPX Node é uma solução profissional desenvolvida para transportar sinais FM completos — incluindo baseband, piloto estéreo e dados RDS/RBDS — através de redes IP com eficiência, confiabilidade e alta qualidade técnica. Além disso, criado pela Telos Alliance, o equipamento estende o conceito de Áudio sobre IP (AoIP) do estúdio até o transmissor, modernizando assim os enlaces STL tradicionais.
Diferentemente do transporte convencional de áudio estéreo L/R, o codec MPX via IP da Telos Alliance transmite o sinal FM composto (MPX). Dessa forma, todo o processamento on-air, a limitação de pico, a geração estéreo e a codificação RDS permanecem centralizados no estúdio. Como resultado, o transmissor recebe um sinal FM multiplexado pronto para transmissão, eliminando assim a necessidade de limitadores de pico ou geradores estéreo no site remoto.
Algoritmo μMPX e Eficiência de Banda
O sistema utiliza o algoritmo proprietário Omnia μMPX, capaz de transportar sinais FM compostos com taxas variáveis entre 320 kbps e 576 kbps. Por esse motivo, torna-se ideal para enlaces IP com largura de banda limitada, como rádios IP, DSL e conexões compartilhadas. Ainda assim, mantém elevada integridade do sinal graças à correção de erros configurável.
Flexibilidade de Arquitetura e Redundância
Disponível nas versões Encoder ou Decoder, o Omnia MPX Node permite a criação de sistemas ponta a ponta altamente flexíveis. Nesse cenário, um único Encoder pode alimentar múltiplos Decoders, suportando redes multifrequência e múltiplos sites de transmissão. Além disso, o equipamento possui duas portas Ethernet independentes, permitindo redundância de rede e envio simultâneo do mesmo stream por dois provedores distintos.
Interface Web e Confiabilidade Operacional
A configuração e o monitoramento são realizados por meio de uma interface web baseada em HTML5, acessível via computador, tablet ou smartphone. Ao mesmo tempo, o design fanless, aliado ao sistema de firmware em banco duplo, garante operação silenciosa, estável e segura para ambientes críticos de radiodifusão.
O Omnia MPX Node é ideal para emissoras que buscam reduzir equipamentos no transmissor, simplificar o STL e aumentar a confiabilidade do sinal FM em infraestruturas IP modernas.
Arquitetura e Funcionamento
-
Disponível nas versões Encoder ou Decoder
-
Transporte de sinal FM composto (MPX) e RDS/RBDS via IP
-
Algoritmo proprietário Omnia μMPX
-
Taxas de transmissão configuráveis de 320 kbps a 576 kbps
-
Correção de erros integrada e ajustável
-
Compatível com qualquer processador FM com gerador estéreo
-
Omnia.9 e OmniaSST™ compatíveis como front-end de processamento
-
Um único Encoder pode alimentar múltiplos Decoders
-
Suporte a até 16 streams simultâneos com licenças adicionais
Conectividade de Rede
-
2 portas Ethernet independentes
-
Net 1: Ethernet 10/100/1000
-
Net 2: Ethernet 10/100
-
-
Suporte a transmissão MPX, controle web e streaming redundante
-
Redundância de rede com envio simultâneo por dois links IP
-
Suporte a distribuição unicast
-
Suporte opcional a multicast (licença adicional)

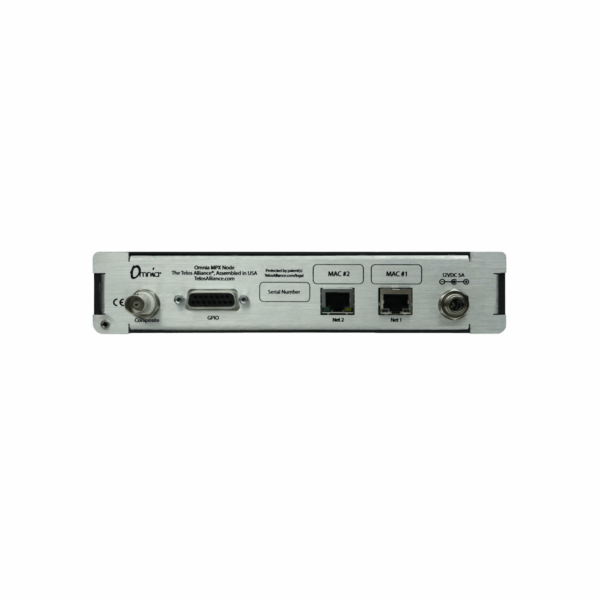

Entradas, Saídas e Interfaces
-
Entrada/saída de sinal FM composto analógico (MPX) em conector BNC
-
Impedância MPX selecionável: 5 ou 75 ohms
-
GPIO: 5 entradas / 5 saídas em conector DB15
-
Saída MPX analógica padrão compatível com transmissores FM
Controle e Gerenciamento
-
Interface web baseada em HTML5
-
Acesso via desktop, tablet ou smartphone
-
Monitoramento em tempo real dos parâmetros
-
Proteção por senha
-
Gerador de sinal de teste integrado
-
Sistema de atualização de firmware em banco duplo
Construção e Operação
-
Design fanless (sem ventoinha)
-
Baixo aquecimento
-
Operação silenciosa
-
Formato Half RU, padrão xNode
-
Duas unidades podem ser montadas em 1RU com kit opcional
Alimentação e Condições Ambientais
-
Alimentação: 100–240 VAC, 50–60 Hz
-
Fonte externa com saída 12 VDC / 3,4 A, conector com trava
-
Temperatura de operação: 0 a +40 °C
-
Umidade relativa: < 90%
Dimensões e Peso
-
Largura: 22 cm (8,5”)
-
Altura: 4,4 cm (1,72”)
-
Profundidade: 30 cm (11,75”)
-
Peso para transporte: 3,2 kg (7 lb)
