Description

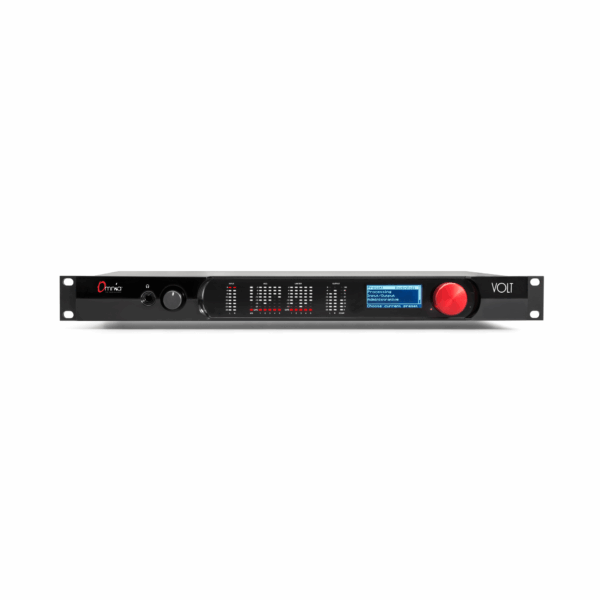

Processamento de áudio Omnia VOLT de alto desempenho em 1RU
Projetado especificamente para radiodifusão profissional, Omnia VOLT atua como processador de áudio broadcast para FM, AM, HD/DAB, streaming e geração de sinal estéreo MPX. Logo, na primeira integração, torna-se possível obter elevada qualidade sonora em apenas 1 unidade de rack (1RU), garantindo eficiência operacional e estabilidade técnica.
Baseado na experiência acumulada pela equipe responsável pelos consagrados Omnia.11, Omnia.9 e Omnia ONE, esse projeto incorpora décadas de evolução em DSP para broadcast. Por isso, o desempenho entregue resulta em maior impacto sonoro, controle rigoroso da dinâmica e comportamento previsível, inclusive em cadeias de transmissão mais complexas.
Com a chegada da Versão 2.0, os algoritmos internos evoluíram de forma relevante. Nesse cenário, a transparência do áudio aumentou significativamente, enquanto a conformidade com normas técnicas internacionais foi mantida. Além disso, o sistema QuickTweak™ passou a facilitar ajustes rápidos, permitindo definir uma assinatura sonora adequada em poucos minutos.
______________________________________________________________________________________________________________________________________
Flexibilidade do Omnia VOLT com módulos DSP Core por firmware
Dentro desse contexto operacional, o sistema DSP|Core permite a reconfiguração completa do equipamento por meio de firmware. Dessa forma, o mesmo processador pode ser reutilizado em diferentes aplicações ao longo do tempo, sem custos adicionais e sem necessidade de substituição de hardware.
Atualmente, encontram-se disponíveis os seguintes módulos DSP Core:
-
VOLT FM
-
VOLT AM
-
VOLT HD PRO
-
VOLT SG (Stereo Generator)
Para cada módulo, algoritmos específicos foram ajustados conforme a aplicação pretendida. Assim, o uso do DSP ocorre de forma eficiente, assegurando controle preciso de loudness, coerência sonora e adaptação a diferentes fluxos de produção e transmissão.
______________________________________________________________________________________________________________________________________
Qualidade sonora e confiabilidade operacional do Omnia VOLT
Quando analisada a arquitetura interna, observa-se a utilização de múltiplas seções independentes de AGC e limitadores multibanda, combinadas com crossovers de alinhamento temporal preciso. Como resultado, o áudio mantém clareza, equilíbrio tonal e presença estável no ar, mesmo sob condições operacionais críticas.
Recursos como Dynamics Engine, Sensus® Processing e o piloto embutido “One Louder” atuam de forma integrada, sem ultrapassar limites legais. Enquanto isso, a conectividade disponível, áudio analógico balanceado, AES/EBU, Livewire® AoIP e sinal MPX composto, facilita a integração com infraestruturas modernas de broadcast.
Reduzir pontos de falha mecânica foi um dos objetivos do projeto. Por essa razão, a construção em chassi 1RU, aliada à operação fanless e silenciosa, contribui para maior confiabilidade operacional. Além disso, o failover automático de sinal e o controle remoto via interface web HTML5 asseguram monitoramento contínuo e estabilidade em ambientes profissionais.
______________________________________________________________________________________________________________________________________
Diante desse conjunto técnico, Omnia VOLT consolida-se como solução indicada para emissoras FM, AM, HD, DAB, DRM, streaming e produção de conteúdo. Assim, torna-se possível alcançar excelência sonora, flexibilidade operacional e alto retorno sobre o investimento em um único processador compacto.
Saiba mais
Características Técnicas Gerais
-
Processador de áudio broadcast digital profissional
-
Arquitetura DSP avançada com alinhamento temporal
-
Sistema QuickTweak™ para ajustes rápidos
-
Módulos DSP|Core via firmware (FM, AM, HD PRO e SG)
-
Operação fanless (silenciosa)
-
Chassi metálico 1RU para rack padrão EIA
Processamento
-
6 seções independentes de AGC
-
5 seções independentes de limitadores multibanda
-
Clipper de baixíssima distorção (FM e AM)
-
Dynamics Engine otimizado
-
Algoritmos Sensus® para áudio digital comprimido
-
Modos de baixa latência (FM)
Conectividade
-
Entradas e saídas analógicas balanceadas em XLR
-
Entradas e saídas digitais AES/EBU (24 bits)
-
Áudio sobre IP via Livewire® AoIP
-
Saídas MPX compostas em BNC (75 Ω)
-
Pontos de insert para Voltair®, watermarking e encoders
Controle e Monitoramento
-
Interface web HTML5 integrada
-
Controle via Ethernet TCP/IP
-
SNMP compatível com MIB-2
-
GPI via conector DB-9
-
Failover automático de sinal
Especificações Elétricas e Físicas
-
Alimentação: 100–250 VAC, 47–63 Hz
-
Consumo típico: 12 W RMS | Máximo: 15 W RMS
-
Resposta de frequência: 30 Hz a 15 kHz (±0,5 dB)
-
THD: < 0,01%
-
Relação S/N: >95 dB (analógico), >120 dB (digital)
-
Dimensões: 19” × 1,75” × 16”
-
Peso para envio: 5,5 kg
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
