PUNCH FULL
Punch Processador de Áudio Digital FM 5 Bandas com processamento DSP, entradas analógicas/digitais, AOIP opcional e stream IP.
- Description
- Características
- Downloads
- Garantia
- Additional information
Description
Processamento digital avançado para emissoras FM
O Punch é um processador de áudio digital profissional desenvolvido para emissoras de rádio FM e aplicações de estúdio que exigem alto desempenho, estabilidade operacional e qualidade sonora. O equipamento utiliza processamento DSP de alta precisão com AGC inteligente e limitadores multibanda independentes, proporcionando maior loudness, definição e equilíbrio sonoro durante a transmissão.
Além disso, o processador conta com arquitetura expansível por meio de cartões opcionais, permitindo futuras implementações de transmissão via streaming e integração AoIP sem necessidade de computadores adicionais. Dessa forma, o equipamento acompanha a evolução tecnológica das emissoras modernas.
Qualidade sonora e controle preciso
O Punch possui processamento FM com cinco bandas independentes, crossover ajustável e algoritmos avançados de mascaramento de distorções. Com isso, o equipamento entrega áudio limpo, potente e com excelente inteligibilidade, mesmo em aplicações contínuas de transmissão.
O sistema trabalha com conversores Delta Sigma de 24 bits e superamostragem de 128x, garantindo maior precisão no processamento do sinal. Além disso, o equipamento oferece baixa distorção harmônica, alta separação estéreo e excelente relação sinal/ruído.
O operador também pode personalizar completamente o comportamento do áudio utilizando o software de controle para PC. O sistema permite criação de presets personalizados, além dos presets pré-configurados de fábrica.
Integração profissional e conectividade
O equipamento possui entradas e saídas analógicas e digitais no padrão AES-3, além de conectividade Ethernet para gerenciamento remoto. Também inclui GPIO, RS232, USB e suporte SNMP para integração com sistemas broadcast profissionais.
Outro destaque é a presença de saída MPX digital AES com resolução de 24 bits / 192 kHz, compatível com excitadores e moduladores RF modernos.
Além disso, o Punch suporta instalação opcional de placas AoIP compatíveis com protocolos AES67, Ravenna, Dante e Livewire. Assim, o equipamento atende às novas demandas de infraestrutura IP para rádio e broadcast.
Construção robusta e operação intuitiva

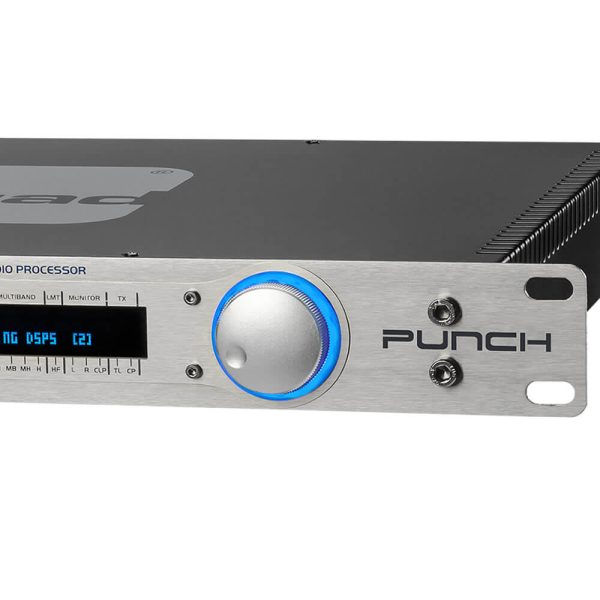

O painel frontal conta com display OLED de alto contraste e encoder dedicado para navegação rápida entre parâmetros e configurações. Já o gabinete padrão rack 19” com altura de 1UR proporciona instalação prática em ambientes profissionais.
Sua fonte Full Range de 90 a 240V oferece maior compatibilidade elétrica e estabilidade operacional em diferentes instalações.
O Punch foi desenvolvido para emissoras que buscam processamento profissional de áudio FM com excelente relação custo-benefício, alta flexibilidade de expansão e integração com tecnologias modernas de transmissão broadcast e áudio sobre IP.
Processamento de Áudio
- Processamento digital DSP para FM e estúdio
- AGC inteligente de entrada
- 05 bandas independentes de processamento
- Limitadores multibanda alinhados por tempo
- Crossover de banda média ajustável
- Limitador de banda larga antecipado
- Gerador estéreo composto integrado
- Algoritmos de mascaramento de distorções
- Processamento com pré-ênfase configurável
- Curvas selecionáveis de 50 μs e 75 μs
Áudio e Conversão
- Conversores Delta Sigma 24 bits
- Superamostragem 128x
- Filtro anti-aliasing de fase linear
- Resposta de frequência: 20 Hz a 15 kHz
- THD inferior a 0,2%
- Relação sinal/ruído superior a 95 dB
- Separação estéreo superior a 70 dB em 1 kHz
- Saída MPX digital AES 24 bits / 192 kHz
- Nível piloto ajustável de 19 kHz
- Saída de sincronismo 19 kHz
Entradas e Saídas
- Entradas analógicas balanceadas
- Saídas analógicas balanceadas
- Entradas e saídas digitais AES-3
- Conector BNC Master Clock / 10 MHz
- Entrada XLR-3 estéreo
- Saídas compostas duplas
- Ajuste individual de polaridade e balanço
- Todas as saídas ativas simultaneamente
Conectividade
- Ethernet 10/100 BaseTX
- GPIO
- RS232
- 02 portas USB
- Controle remoto via rede
- Suporte SNMP
- Comunicação direta com PC
Recursos Opcionais
- Placa Stream integrada
- Transmissão sem PC dedicado
- Encoders MPEG, AAC e OGG Vorbis
- Placa AoIP opcional
- Compatível com AES67
- Compatível com Ravenna
- Compatível com Dante
- Compatível com Livewire
Construção e Alimentação
- Gabinete rack padrão 19”
- Altura 1UR
- Estrutura em aço inox escovado
- Display OLED de alto contraste
- Encoder frontal para navegação
- Alimentação Full Range 90 a 240V
- Frequência operacional: 47 a 63 Hz
- Tecnologia 100% nacional
DATASHEET
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
Additional information
| Weight | 4,25 kg |
|---|---|
| Dimensions | 34 × 52 × 13 cm |
