xNode2 AES/EBU
O AES/EBU xNode2 é uma interface AoIP profissional da Telos Alliance para integrar áudio digital AES/EBU a redes Livewire+ AES67 com alta confiabilidade e baixa latência.
- Description
- CARACTERÍSTICAS
- Garantia
Description
Interface AoIP profissional para estúdios de broadcast modernos
O xNode2 AES/EBU é uma interface de áudio sobre IP (AoIP) de alto desempenho.
Ela foi desenvolvida para integrar equipamentos digitais AES/EBU a redes de áudio IP modernas.
Por isso, é ideal para emissoras de rádio, TV e ambientes profissionais de broadcast.
Além disso, o formato compacto de meia largura de rack permite alta densidade de I/O com excelente aproveitamento de espaço.
O equipamento oferece 4 entradas e 4 saídas AES/EBU.
Os canais Left e Right podem ser separados e roteados de forma independente.
Assim, o xNode2 AES/EBU garante flexibilidade total em projetos técnicos exigentes.
Qualidade de áudio e desempenho de estúdio
Projetado para aplicações críticas, o xNode2 AES/EBU opera com taxa de amostragem interna de 48 kHz.
A conversão é de 24 bits, assegurando áudio limpo, transparente e tecnicamente preciso.
Além disso, a faixa dinâmica atinge até 126 dB.
Como resultado, o desempenho permanece consistente mesmo em cadeias de áudio complexas.
O THD extremamente baixo (< 0,0003%) reforça o padrão profissional de estúdio.
Integração total com redes AoIP
Compatível com Livewire+ AES67 e SAP (Session Announcement Protocol), o xNode2 AES/EBU atua como um verdadeiro tradutor universal.
Dessa forma, integra sinais digitais tradicionais a fluxos de áudio em rede.
Assim, a migração de sistemas legados para arquiteturas AoIP ocorre de maneira gradual e segura.
Ao mesmo tempo, a estabilidade e a qualidade do áudio são totalmente preservadas.
O xNode2 AES/EBU integra-se facilmente a outros equipamentos AoIP utilizados em estúdios de broadcast profissional.
Redundância, confiabilidade e operação contínua
Para ambientes que exigem máximo uptime, o xNode2 AES/EBU conta com duas interfaces Ethernet Gigabit.
Essas portas suportam SMPTE 2022-7, permitindo streaming RTP redundante.
Assim, o failover ocorre de forma automática e contínua.
Além disso, a alimentação é redundante, operando por AC ou PoE+ (IEEE 802.3at).
Dessa forma, o sistema permanece ativo mesmo em caso de falhas elétricas.
Design silencioso e flexibilidade de instalação
O design fanless do xNode2 AES/EBU garante operação totalmente silenciosa.
Por isso, é ideal para instalação direta em estúdios On Air.
Os dissipadores de calor em alumínio fundido asseguram eficiência térmica constante.
Além disso, o equipamento pode ser montado em rack, parede, teto ou sob bancadas.
Isso facilita a adaptação a diferentes projetos técnicos.
Gerenciamento simples e recursos avançados

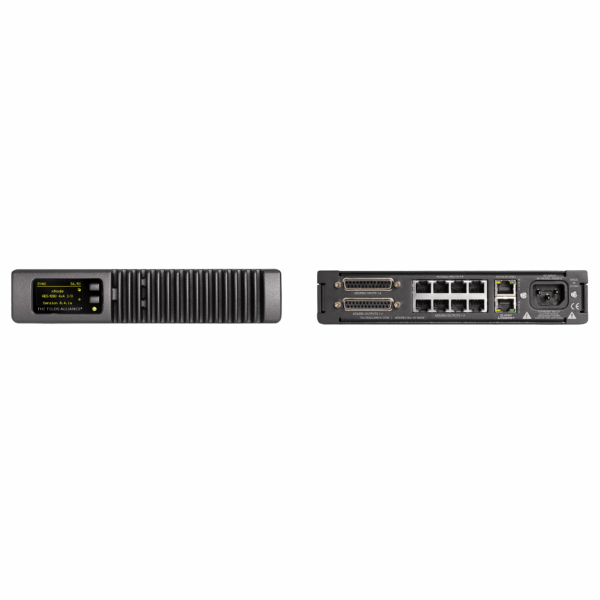

O xNode2 AES/EBU possui display LCD colorido no painel frontal.
Com ele, é possível monitorar entradas, saídas e o status do sistema.
Além disso, a interface web integrada permite configuração e controle remoto.
Recursos como servidor Syslog, sincronismo com house clock e matriz de mixagem configurável ampliam a flexibilidade operacional.
Saiba mais: o xNode2 AES/EBU é a solução ideal para integrar áudio digital profissional a redes AoIP.
Ele combina confiabilidade, desempenho técnico elevado e compatibilidade total com os padrões modernos de broadcast da Telos Alliance.
Áudio Digital (AES/EBU)
-
4 entradas AES/EBU balanceadas
-
4 saídas AES/EBU balanceadas
-
Formato de sinal: AES3 (AES/EBU)
-
Separação independente dos canais Left e Right (roteamento mono)
-
Compatibilidade AES3: 24 bits (entrada com SRC ativo)
-
Conversão de taxa de amostragem (SRC) em todas as entradas
Qualidade e Desempenho de Áudio
-
Taxa de amostragem interna: 48 kHz
-
Conversão A/D e D/A: 24 bits, Delta-Sigma, oversampling 256×
-
Faixa dinâmica (digital → digital): até 126 dB
-
THD+N (digital → digital): < 0,0003%
-
Resposta de frequência: ±0,5 dB de 20 Hz a 20 kHz
-
Latência digital → digital: 3,5 ms
Rede e Protocolos AoIP
-
Compatibilidade total com Livewire+ AES67
-
Suporte a SAP (Session Announcement Protocol)
-
Duas interfaces Ethernet Gigabit (1000 Mb)
-
Suporte a SMPTE 2022-7 para streaming RTP redundante
-
Failover automático entre caminhos de rede independentes
Sincronismo e Clock
-
Clock interno baseado na rede
-
Sincronização externa via house clock AES/EBU
-
Precisão do clock: 48 kHz ±2 ppm
Alimentação e Eficiência Energética
-
Alimentação redundante:
-
Rede elétrica AC: 95 a 260 VAC, 50/60 Hz
-
Power over Ethernet Plus (PoE+, IEEE 802.3at)
-
-
Comutação automática entre fontes de energia
-
Consumo de energia: 16 W
-
LEDs frontais para status de alimentação AC e PoE+
Construção e Design
-
Design fanless (sem ventiladores)
-
Dissipadores de calor em alumínio fundido
-
Operação totalmente silenciosa (ideal para estúdios On Air)
-
Componentes premium de padrão broadcast/telecom
Interface e Gerenciamento
-
Display LCD colorido multifuncional no painel frontal
-
Medição de entradas e saídas em tempo real
-
Indicação de status do sistema e GPIO
-
Interface web integrada para configuração e controle remoto
-
Servidor Syslog interno com filtro de eventos configurável

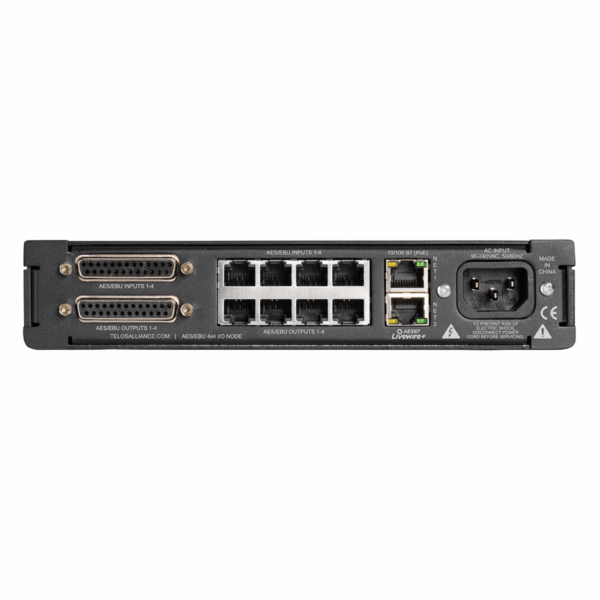

Conectividade Física
-
Conectores de áudio:
-
RJ-45 padrão da indústria ou
-
DB-25 de alta densidade
-
-
Cabos pré-fabricados disponíveis para instalação rápida
Instalação e Montagem
-
Formato de meia largura de rack (½ RU)
-
Duas unidades podem ser montadas lado a lado em 1RU
-
Opções de montagem em rack, parede, teto ou sob bancada
-
Kit de montagem em rack incluso (superfície opcional)
Condições Ambientais e Dimensões
-
Temperatura de operação: 0 °C a +40 °C
-
Umidade relativa: < 90%, sem condensação
-
Dimensões (L × A × P): 22 × 4,4 × 30 cm
