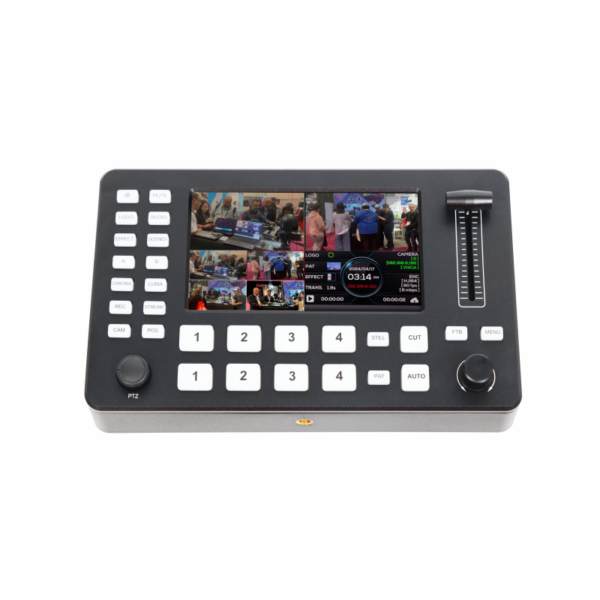

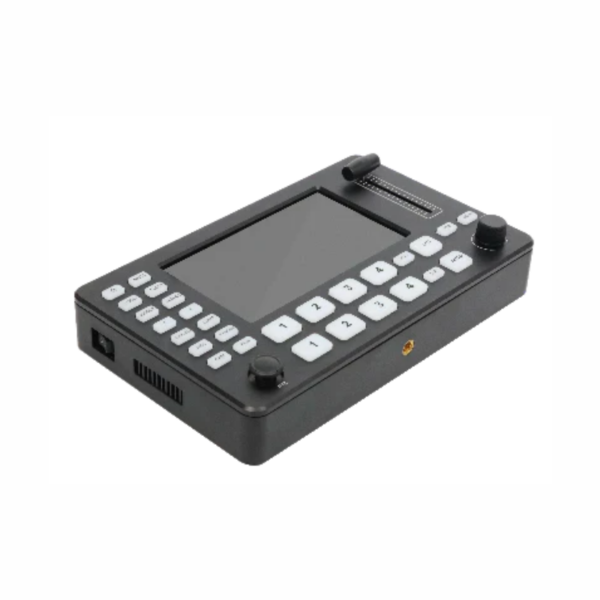

KT-KD10 Controlador PTZ
Switcher de vídeo ao vivo com 4 entradas HDMI, tela LCD FHD 5”, controle PTZ, transmissão RTMP/RTMPS, gravação em MP4 e efeitos de transição.
- Description
- CARACTERÍSTICAS
- Garantia
Description
KT-KD10 – Switcher de Controle de Vídeo ao Vivo
Principais Recursos
- 4 Canais de Vídeo
- Tela LCD Full HD de 5” Integrada
Permite monitoramento e controle direto das transmissões ao vivo. - Chroma Key e Luma Key
- Controle de Câmeras PTZ
- Compatível com Transmissão Ao Vivo
- Fader em T com Efeitos de Transição
Fader com resistência suave e suporte para até 30 efeitos de troca de cena. - 4 Entradas HDMI + 2 Saídas HDMI PGM
Suporta entradas em 1080P60 e múltiplas saídas simultâneas. - Saída de Vídeo via USB (UVC)
- Streaming ao Vivo via RTMP/RTMPS
Suporte para transmissões simultâneas em até dois destinos com configuração personalizada. - Layout PIP/POP e Efeitos Visuais
Vários modelos de janela PIP e efeitos de transição personalizáveis. - Gravação em MP4
Permite salvar gravações diretamente em unidades externas.
KT-KD10 – Funcionalidades Avançadas
- Compatível com Armazenamento USB Externo
Suporta discos rígidos portáteis (FAT32, NTFS, exFAT). - Controle Rápido de Câmeras PTZ via Joystick 2D
Compatível com o protocolo VISCA Over IP. - Interface Web de Gerenciamento
Permite controle remoto, configuração e atualizações via navegador. - Interface Multilíngue
Suporte aos idiomas Chinês Simplificado e Inglês.
Especificações Técnicas
| Interface | Descrição |
| Entradas de Vídeo | 4x HDMI |
| Saídas de Vídeo | 2x HDMI (PGM simultâneo), 1x USB (áudio e vídeo), 1x IP (RTMP/RTMPS), Saídas simultâneas UVC e IP |
| Entradas de Áudio | 4x HDMI, 2x MIC IN 3,5 mm |
| Saídas de Áudio | 1x Fone de ouvido 3,5 mm |
| Ethernet | 1x RJ45 (10/100/1000 BaseT) |
| Conexão com PC | 1x USB Tipo-C (UVC), 1x USB Tipo-A (armazenamento externo) |
Formatos Suportados
- Entrada de vídeo: 1080p/1080i/720p/576i/480i
- Saída de vídeo: até 1080p60
- Espaço de cor: RGB / YUV
- Saída UVC: até 1080p60
- Reprodução de arquivos: MP4 (vídeo), PNG/JPG/BMP (imagens)
- Gravação: MP4 em resolução 1920×1080
Monitor
| Tela Integrada | 5” Full HD (1920×1080) |
Funcionalidades Adicionais
- LOGO Personalizado
- Exibição de Relógio
- Modo de Operação Horizontal (16:9)
- Função Tally
- Comutação CUT e AUTO
- 36 Efeitos Visuais com Controle de Duração
- PIP/POP com até 8 Canais Simultâneos
- Gerenciamento de Camadas (Background, A, B, LOGO)
Com edição de tamanho, posição e máscara - Chroma Key e Luma Key
Áudio
- Mixer virtual de 4 canais
- Entradas analógicas MIC 3,5 mm com ganho ajustável (-60 a +24 dB)
- Delay de entrada: 0–500 ms
- Saída: Linha estéreo e fone de ouvido
- Faixa de entrada: 0–60 dB
- Taxa de amostragem: 48 kHz
- Codificação: AAC (2 canais, 16 bits, 48k/64k/96k/128k)
Controle PTZ
- Suporte para até 4 câmeras com protocolo VISCA Over IP
- Joystick 2D com controle de abertura, foco (manual/automático) e exposição
- Ajuste de ganho de cor (vermelho e azul)
- Tally sincronizado via DB-15
- Suporte a controle remoto via celular ou navegador
Atualizações e Energia
- Atualização de firmware via conexão Ethernet com PC Windows
- Fonte de alimentação externa: 12V 2A (máx. 3A)
Informações Gerais
| Item | Descrição |
| POE | Não compatível |
| Potência Máxima | 36W |
| Ambiente de Uso | Interno |
| Temperatura de Operação | 0°C a 50°C |
| Temperatura de Armazenamento | -10°C a 60°C |
| Cor | Preto |
| Dimensões | 354 mm (L) x 165 mm (P) x 50 mm (A)* |
| Peso | 1 kg |
*Altura sem considerar o joystick.
Cenários de Aplicação
- E-sports profissionais
- Igrejas
- Transmissões ao vivo
- Apresentações em palco
- Eventos esportivos
- Seminários e palestras

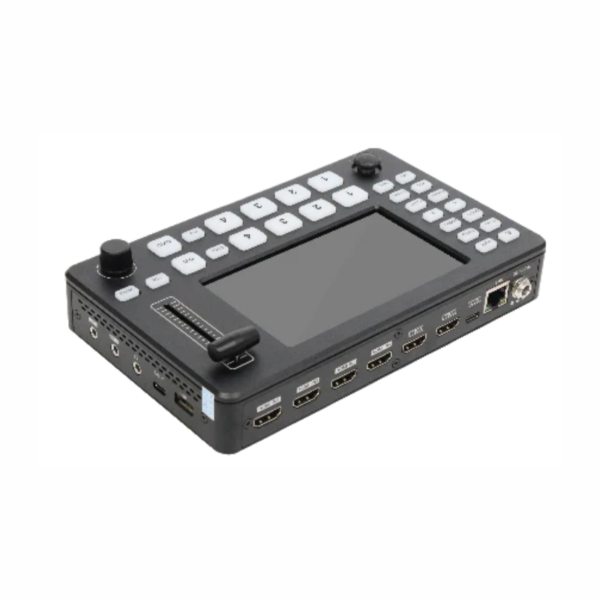

Interfaces de Vídeo e Áudio
-
Entradas: 4x HDMI (vídeo + áudio)
-
Saídas: 2x HDMI PGM, 1x USB UVC, 1x IP (RTMP/RTMPS)
-
Áudio: 2x MIC IN 3,5 mm, saída fone 3,5 mm
Formatos e Processamento
-
Entrada: 1080p/1080i/720p/576i/480i
-
Saída: até 1080p60 (HDMI, USB, IP)
-
Espaço de Cor: RGB/YUV
-
Gravação: MP4 1920×1080 em USB externo (FAT32/NTFS/exFAT)
-
Reprodução: MP4, PNG, JPG, BMP
Monitor e Exibição
-
Tela: 5” Full HD 1920×1080 integrada
-
Modos: CUT/AUTO, 36 efeitos, PIP/POP até 8 canais
-
Camadas: Background, A, B, LOGO com edição de tamanho, posição e máscara
-
Funções: LOGO, relógio, chroma key, luma key
Áudio
-
Mixer virtual de 4 canais
-
Ganho ajustável: -60 a +24 dB
-
Delay: 0–500 ms
-
Saída: Estéreo e fone de ouvido
-
Amostragem: 48 kHz
-
Codificação: AAC 2 canais, 16 bits, 48k/64k/96k/128k
Controle PTZ e Tally
-
Até 4 câmeras via VISCA Over IP
-
Joystick 2D com controle de abertura, foco e exposição
-
Tally sincronizado via DB-15
-
Controle remoto via navegador e celular
Energia e Atualizações
-
Fonte: 12V 2A (máx. 3A)
-
Potência Máxima: 36W
-
Atualização via Ethernet e PC Windows
Especificações Físicas
-
Dimensões: 354 × 165 × 50 mm (sem joystick)
-
Peso: 1 kg
-
Cor: Preto
-
Temperatura de Operação: 0°C a 50°C
-
Temperatura de Armazenamento: -10°C a 60°C
Cenários de Aplicação
-
E-sports profissionais
-
Igrejas
-
Transmissões ao vivo
-
Apresentações em palco
-
Eventos esportivos
-
Seminários e palestras
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
