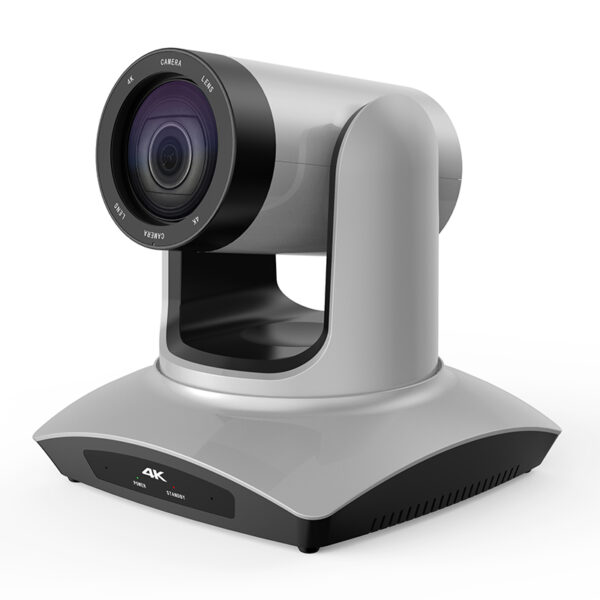

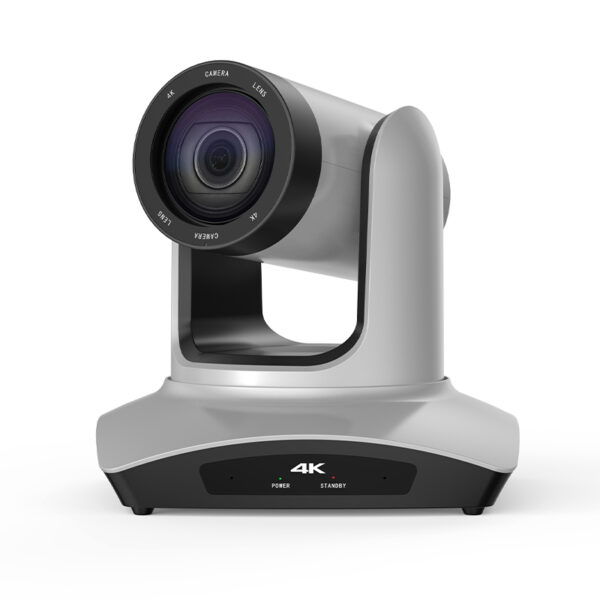

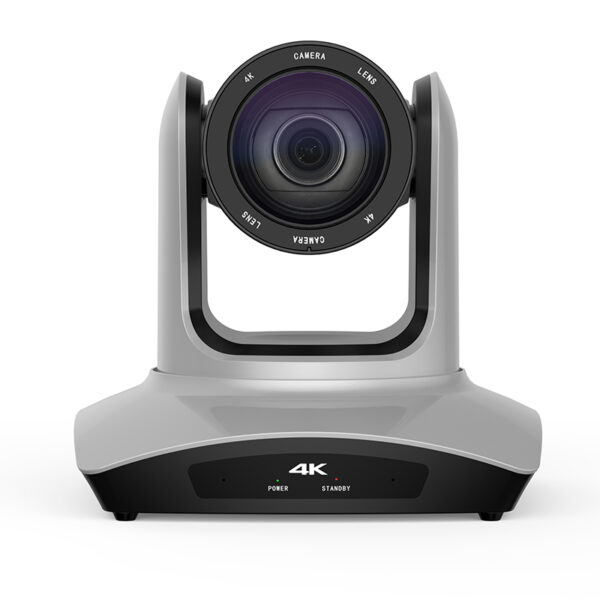

KT-UH40MF Câmera PTZ
Câmera PTZ 4K Ultra HD com zoom óptico 12X, saída simultânea HDMI e USB 3.0, baixo ruído, múltiplos protocolos de controle e instalação flexível.
- Description
- CARACTERÍSTICAS
- Garantia
Description
📷 CÂMERA USB PTZ – KT-UH40MF
📌 Principais Características
- 4K Ultra HD a 30FPS
- Conexões USB 3.0 + HDMI
- Zoom Óptico: 12X (UH40MF)
- Zoom Digital: 16X
- Modelo: PTZ Ultra HD 12X
🔍 Recursos
- Resolução Ultra HD 4K:
Equipado com sensor CMOS progressivo SONY 1/2.8″, 8.5MP, com resolução máxima de 3840×2160 a 30fps. - Zoom Óptico Opcional (12X):
- KT-UH40MF: Zoom óptico 12X + digital 16X
- Saída Simultânea USB 3.0 + HDMI:
Suporte à saída em ultra alta definição 4K pelas duas interfaces. - Desempenho em Baixa Luminosidade:
Sensor CMOS com alta relação sinal-ruído (>50dB), com redução de ruído digital 2D/3D. Mantém a imagem limpa mesmo em ambientes com pouca luz. - Controle Remoto por Porta Serial:
Suporte a controle por RS232 e RS485. - Transmissão Transparente de IR:
Recebe e retransmite sinais de controle remoto infravermelho para terminais de videoconferência via porta VISCA. - Compressão de Vídeo Avançada:
Suporte a YUV2, H.265, MJPEG e H.264. - Protocolos de Controle Compatíveis:
VISCA, PELCO P/D e identificação automática. - Várias Opções de Instalação:
Instalação em mesa, teto ou parede.
📊 Especificações Técnicas
📷 Parâmetros da Imagem
| Item | Detalhes |
| Formato de Vídeo | HDMI: 4096×2160, 3840×2160, 1920×1080, 1280×720, 1024×768, 640×480 |
USB: 3840×2160, 1920×1080, 1280×720, 1024×768, 640×480 |
| Sensor de Imagem | SONY CMOS 1/2.8″ |
| Modo de Escaneamento | Progressivo |
| Lente (KT-UH40MF) | 12X, f=3.9mm ~ 46.1mm |
| Abertura (KT-UH40MF) | F1.8 ~ F2.4 |
| Campo de Visão (MF) | 72.5° (W) ~ 6.9° (T) |
| Foco | Automático / Manual |
| Velocidade do Obturador | 1/25 ~ 1/10000s |
| Iluminação Mínima | 0.5 Lux (F1.8, AGC ON) |
| Compensação de Exposição | Automático, Manual, Prioridade de Obturador, Prioridade de Abertura, Brilho |
| Balanço de Branco | Automático, Interior, Exterior, Um Toque, Manual, Temperatura de Cor |
| Luz de Fundo | Suportado |
| Redução de Ruído | Digital 2D e 3D |
| Inversão de Imagem | Suportado |
| Relação S/N | >50dB |

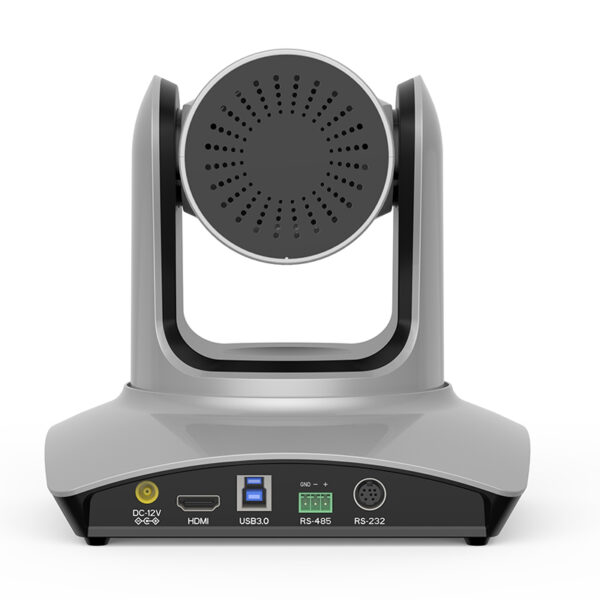

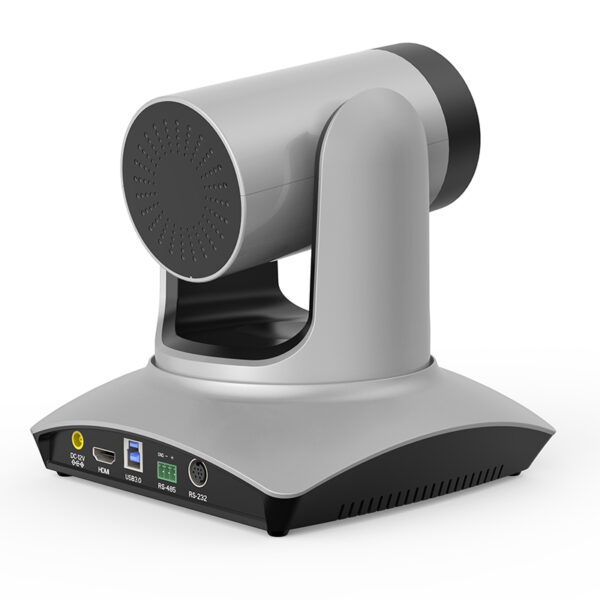

🔌 Interfaces
| Tipo | Descrição |
| HDMI | 1x HDMI (versão 1.4) |
| USB | 1x USB 3.0 (Tipo B) |
| Rede (LAN) | 1x RJ45 (suporte H.264/H.265/MJPEG/YUV420; RTSP, RTMP, ONVIF, VISCA over IP) |
| Comunicação Serial | 1x RS-232, 1x RS-485 |
| Entrada de Áudio | 1x Áudio IN (3.5mm) |
| Alimentação | Entrada JEITA DC 12V |
⚙ Parâmetros Gerais
| Especificações | Valor |
| Tensão de Entrada | DC 12V |
| Corrente de Entrada | Máxima 1.2A |
| Consumo de Energia | Máximo 15W |
| Temperatura de Operação | 0–40°C |
| Umidade de Operação | 10% – 90% |
| Temperatura de Armazenamento | -10 – 60°C |
| Cor | Prata |
| Dimensões (A x L x P) | 187 x 180 x 175 mm |
| Peso | 1,2 kg |
| Acessórios Inclusos | Fonte 12V, cabo serial, cabo USB, controle remoto IR, manual, suporte de parede (opcional) |
🔄 Pan / Tilt / Zoom
| Parâmetro | Valor |
| Ângulo Pan | 355° |
| Ângulo Tilt | -30° ~ +90° |
| Velocidade Pan | 0.1 – 100°/s |
| Velocidade Tilt | 0.1 – 50°/s |
| Presets | Até 255 posições |
| Precisão de Preset | 0.2° |
| Congelamento de Imagem | Suportado |
| Inversão de Imagem | Suportado |
💻 Especificações USB
| Parâmetro | Valor |
| Protocolo | UVC 1.1 |
| Compatibilidade | Windows, MacOS, Linux, Android |
| Compressão de Vídeo | YUV2, MJPEG, H.264 |
| Resoluções Suportadas | 3840×2160, 2560×1440, 1920×1080, 1280×720, 1024×768, 800×600, 720×576, 720×480, 640×480, 320×240 |
| Taxa Máxima de Quadros | Até 30 fps |
| Controle PTZ via UVC | Suportado |
Parâmetros da Imagem
-
Formato HDMI: 4096×2160, 3840×2160, 1920×1080, 1280×720, 1024×768, 640×480
-
Formato USB: 3840×2160, 1920×1080, 1280×720, 1024×768, 640×480
-
Sensor: SONY CMOS 1/2.8″
-
Zoom: Óptico 12X, Digital 16X
-
Campo de Visão: 72.5° (W) ~ 6.9° (T)
-
Obturador: 1/25 ~ 1/10000s
-
Iluminação mínima: 0.5 Lux (F1.8, AGC ON)
-
Exposição: Auto, Manual, Prioridade de Obturador/Abertura, Brilho
-
Balanço de Branco: Auto, Interior, Exterior, Um Toque, Manual, Temperatura de Cor
-
Redução de Ruído: Digital 2D/3D
-
Relação S/N: >50dB
Interfaces e Conectividade
-
HDMI: 1x HDMI (v1.4)
-
USB: 1x USB 3.0 Tipo B
-
Rede: 1x RJ45 (H.264/H.265/MJPEG/YUV420; RTSP, RTMP, ONVIF, VISCA over IP)
-
Serial: 1x RS232, 1x RS485
-
Áudio IN: 3.5mm
-
Alimentação: DC 12V
Pan / Tilt / Zoom
-
Pan: 355°
-
Tilt: -30° ~ +90°
-
Velocidade Pan: 0.1°–100°/s
-
Velocidade Tilt: 0.1°–50°/s
-
Presets: até 255 posições
-
Precisão: 0.2°
-
Congelamento e inversão de imagem: Suportado
USB e Compatibilidade
-
Protocolo: UVC 1.1
-
Sistemas: Windows, macOS, Linux, Android
-
Resoluções: 3840×2160 até 320×240
-
Frame Rate: até 30FPS
-
Controle PTZ via UVC: Suportado
Especificações Gerais
-
Tensão: DC 12V
-
Corrente: 1.2A máx.
-
Consumo: 15W máx.
-
Dimensões: 187 x 180 x 175 mm
-
Peso: 1.2 kg
-
Cor: Prata
-
Temperatura de Operação: 0–40°C
-
Temperatura de Armazenamento: -10–60°C
-
Acessórios: Fonte 12V, cabo serial, cabo USB, controle IR, manual, suporte de parede (opcional)
TERMO DE GARANTIA
Prezado cliente,
Nosso compromisso é manter uma parceria duradoura com nossos clientes. Nesse sentido, apresentamos este termo de garantia, de modo assegurar o período de validade a partir da aquisição dos produtos da Biquad Tecnologia, conforme as condições descritas abaixo:
I. DO PRAZO E DAS CONDIÇÕES DE GARANTIA.
Sobre o prazo:
A Biquad Tecnologia concede pelo período de 12 (doze) meses, a partir da data de emissão da Nota Fiscal, a qualidade dos produtos contra defeitos de fabricação, desde que comprovados pelo nosso Departamento de Engenharia.
Em conformidade com o Código de Defesa do Consumidor, Lei Nº 8078/90, os primeiros 90 (noventa) dias são referentes ao prazo da garantia legal e os 09 (nove) meses restantes à garantia contratual.
Sobre as condições de garantia:
Para a concessão de garantia é imprescindível que o produto tenha sido instalado e utilizado, conforme as orientações contidas no MANUAL DE INSTRUÇÕES.
Durante o período acima estipulado, a garantia cobrirá os custos de mão de obra e peças/componentes utilizadas no reparo do(s) defeito(s) devidamente constatado(s) como sendo oriundos do processo de fabricação.
II. DOS PROCEDIMENTOS PARA SOLICITAÇÃO DE GARANTIA
Para validar o pedido de garantia, o cliente deverá realizar a abertura de uma chamada de manutenção. Para tanto, acessar o site: www.biquadbroadcast.com.br/atendimento.
Em seguida, acessar o vídeo demonstrativo (tutorial) para esclarecimento de eventuais dúvidas sobre a realização deste processo.
Durante o processo de abertura da chamada, é essencial descrever as seguintes informações: número de série do equipamento localizado na etiqueta, parte inferior do chassi, e o modelo do equipamento. Estas informações serão de suma importância para que a Biquad Tecnologia possa efetuar a rastreabilidade dos processos internos, tais como: data da venda e nota fiscal fatura e, assim, verificar a procedência da solicitação de garantia.
Dando sequência à chamada, o cliente deverá descrever o defeito apresentado. Se possível, anexar uma foto, sem realizar a abertura do equipamento.
Findo o processo de abertura da chamada, as mensagens serão automaticamente direcionadas para o Suporte Técnico da Biquad Tecnologia.
A equipe de assistência técnica avaliará a possibilidade de efetuar o acesso remoto para a solução do problema. Caso não seja resolvido, solicitará o envio do produto em sua embalagem original, acompanhado da Nota Fiscal de remessa para conserto.
Em conformidade com as condições desse Termo de Garantia, somente o cliente poderá solicitar a avaliação de defeitos. Além disso, todo o processo da chamada será registrado pelo sistema de manutenção da Biquad Tecnologia.
Caso o cliente solicite o envio do produto para terceiro, deverá informá-lo de todas as condições, conforme o Termo de Garantia da Biquad Tecnologia, além de especificar claramente na chamada o endereço do destinatário.
Os serviços de assistência técnica serão prestados nas dependências da Biquad Tecnologia, não sendo possível a realização de visitas dos técnicos nos locais de instalação para análise do problema relatado e nem para fins de orientação em campo.
III. DOS PRAZOS PARA REPARO OU SUBSTITUIÇÃO DO PRODUTO
O setor de assistência técnica terá o prazo de 30 (dias) úteis, a partir do recebimento do produto para efetuar o reparo ou substituí-lo.
IV. DOS CUSTOS QUE NÃO SÃO COBERTOS PELA GARANTIA
Os custos de envio e devolução do equipamento correrão por conta e risco do cliente, bem como possíveis danos causados durante o transporte, independentemente do meio utilizado. Portanto, o cliente deverá verificar se o produto reparado está em perfeitas condições.
V. GARANTIA PÓS-REPARO
Para equipamento reparado ou substituído, o prazo de garantia continuará sendo contado da data de aquisição do equipamento original, ou seja, a partir da emissão da primeira nota fiscal, ressalvada a hipótese de o prazo residual restante for inferior a 90 (noventa) dias quando da entrega do produto reparado ou substituído. Neste caso específico, a garantia residual será de 90 (noventa) dias.
VI. EXCLUSÃO DA GARANTIA
Não estará coberto pela garantia:
- Produtos enviados para análise com danificações provocadas por terceiros ou pelo próprio cliente.
- O selo de garantia do produto for removido ou alterado.
- Armazenamento incorreto do produto.
- Manuseio inadequado do produto.
- Instalação e/ou utilização sem observância do Manual de Instruções.
- Manutenção feita por terceiros.
- Danos por descargas atmosféricas ou sobrecargas elétricas.
- For objeto de furto ou roubo.
- Nota fiscal adulterada, rasurada.
- O modelo ou o número de série do produto tiver sido apagado, alterado, removido ou ilegível.
- Defeitos ou desempenho insatisfatórios provocados pela utilização de materiais/ferramentas/equipamentos fora das especificações ou pela utilização em rede elétrica imprópria ou sujeita a elevadas flutuações de tensão.
- Falhas humanas para ligar o equipamento.
- Danos causados por fenômenos da natureza.
VII. VIGÊNCIA
Este termo de garantia entra em vigor a partir de novembro de 2019, ficando as compras realizadas anteriormente, amparadas pelo termo de garantia vigente à época da aquisição.
